Регулирующие клапаны для регуляторов давления, перепада давления, расхода и температуры большой серии

Регулирующие клапаны для регуляторов давления, перепада давления, расхода и температуры большой серии: описание и особенности

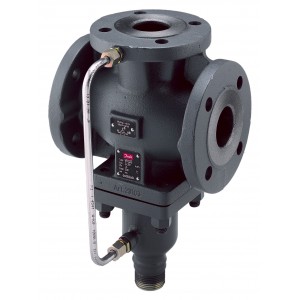

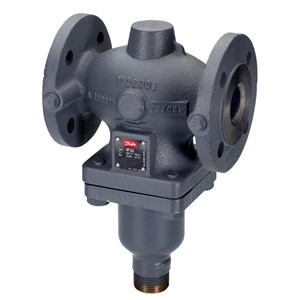

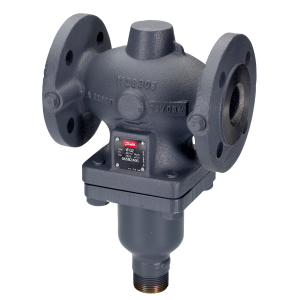

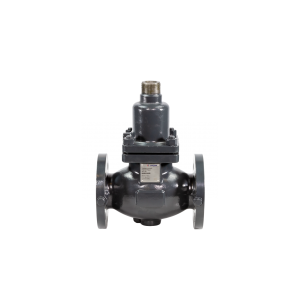

Регулирующие клапаны большой серии работают в паре с приводами и регулирующими блоками на тепловых вводах и промышленных контурах. Здесь представлены Virtus VFG 22, универсальные VFG 2 и VFG-2R, трехходовой VFG33, паровой VFGS 2, а также принадлежности к ним.

Клапаны различаются условным проходом от DN 15 до DN 250, давлением PN 16, 25 или 40 бар и пропускной способностью Kvs: от 12,5 м³/ч до 800 м³/ч. Присоединение фланцевое: по EN 1092-1, EN 1092-2 или ГОСТ 33259, строительная длина от 130 до 730 мм. Корпус отливают из высокопрочного либо серого чугуна, седло делают из нержавеющей стали, уплотнение бывает из EPDM или металлическим. Рабочая среда: вода, 30% раствор гликоля или пар, температура среды лежит в диапазоне 2…350 °C в зависимости от исполнения. Герметичность затвора доходит до ≤0,01%Kvs.

К клапану подбирают привод или регулирующий блок: AFD, AFA, AFT, AFP-R, AFPA-R и электроприводы AME 655 и AME 658 через адаптер. При выборе нужны диаметр, давление, Kvs и среда; сам клапан поставляет DANFOSS.
