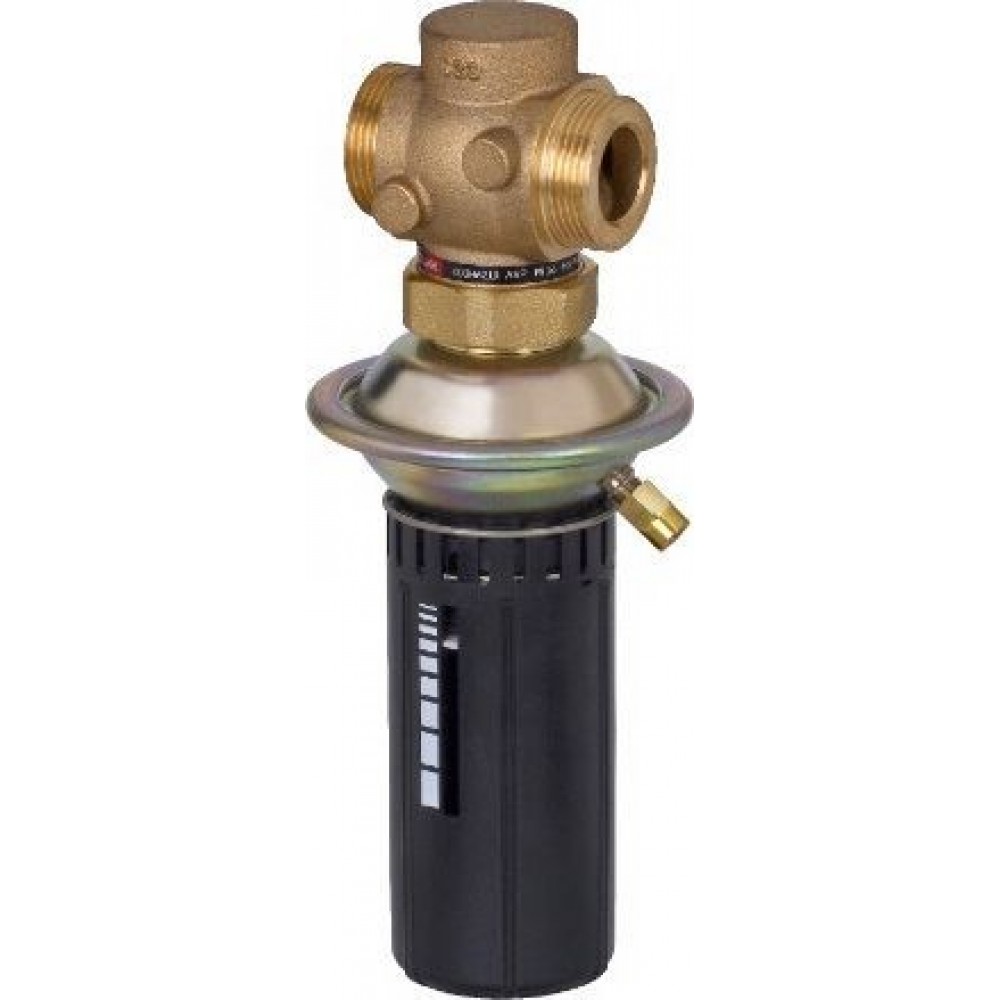

DANFOSS (RIDAN) РПД DPR PN25 15/4/0,2-1,0рез./под. - 003H6102 (ДАНФОСС)

На складе Артикул: 003H6102

Цена по запросу

Характеристики

D, мм21	D2, мм14	H, мм233
H2, мм34	k, мм65	L, мм65
n4	PH среды7–10	R, дюймы½ Наружная коническая трубная резьба по EN 10266-1

Все характеристики

Описание DANFOSS (RIDAN) РПД DPR PN25 15/4/0,2-1,0рез./под. - 003H6102 (ДАНФОСС)

Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора давления типа DPR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления типа DPR;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция по монтажу и эксплуатации.Фитинги и импульсные трубки заказываются отдельно
Назначение изделия	Клапан-регулятор давления типа DPR является моноблочным регулятором прямого действия для поддержания постоянного перепада давлений и предназначены преимущественно для применения в системах централизованного теплоснабжения.
Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	20
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Корпус	Красная бронза CuSn5ZnPb (Rg5)
H2, мм	34
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	3,5
D2, мм	14
Уплотнение	EPDM
L, мм	65
H, мм	233
D, мм	21
Коэффициент начала кавитации	≥ 0,6
Вид привода или регулирующего блока	Встроенный регулятор перепада давления DPR
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
R, дюймы	½ Наружная коническая трубная резьба по EN 10266-1
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
k, мм	65
n	4
Размер резьбы а по ISO 228/1, дюймы	G ¾A
Размер гайки под ключ SW, мм	32
Площадь диафрагмы, см2	54
цвет настроечной пружины	Желтый
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Место установки	подающий трубопровод
Пропускная способность Kvs, м³/ч	4
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0

Технические характеристики DANFOSS (RIDAN) РПД DPR PN25 15/4/0,2-1,0рез./под. - 003H6102 (ДАНФОСС)

Основные характеристики

D, мм	21
D2, мм	14
H, мм	233
H2, мм	34
k, мм	65
L, мм	65
n	4
PH среды	7–10
R, дюймы	½ Наружная коническая трубная резьба по EN 10266-1
Вид привода или регулирующего блока	Встроенный регулятор перепада давления DPR
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,6
Максимально допустимый перепад давлений, бар	20
Масса, кг, не более	3,5
Место установки	подающий трубопровод
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	15
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	4
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	32
Размер резьбы а по ISO 228/1, дюймы	G ¾A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
цвет настроечной пружины	Желтый
