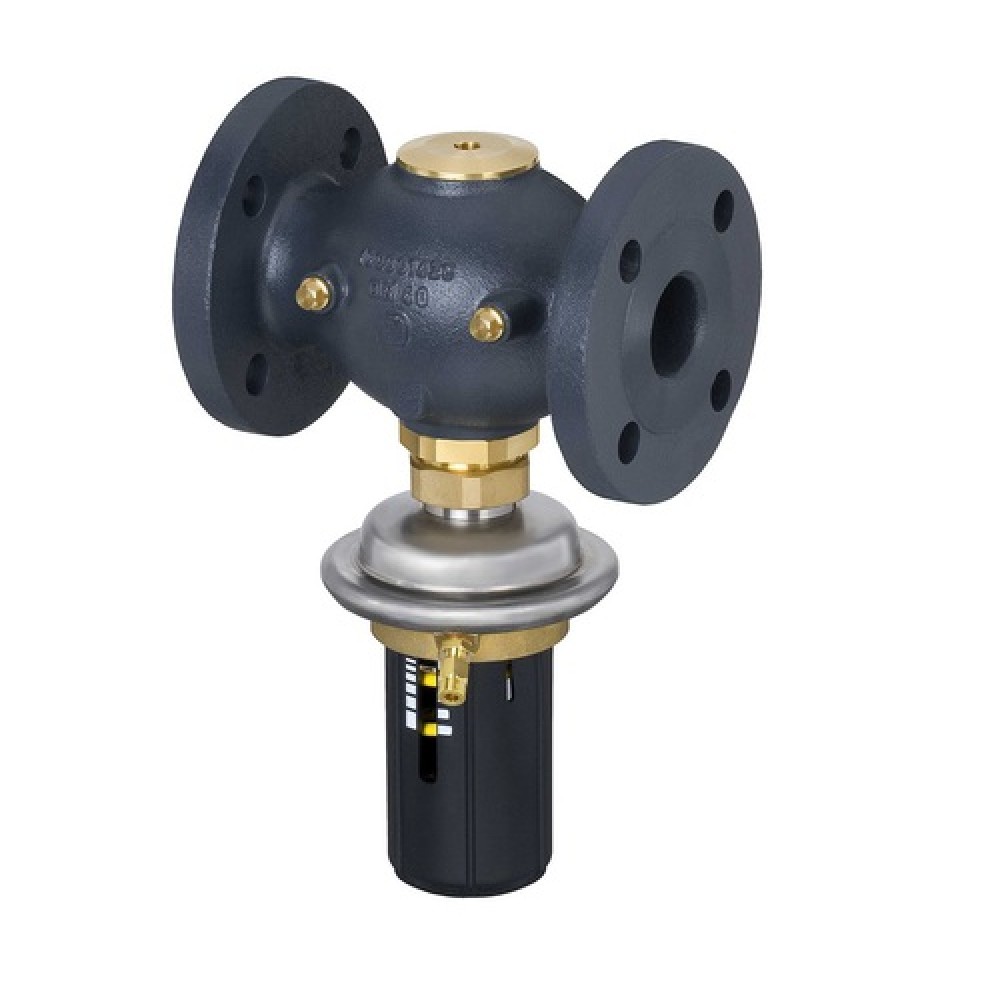

DANFOSS (RIDAN) РПД DPR PN25 40/20/0,2-1,0фл./обр. - 003H6131 (ДАНФОСС)

На складе Артикул: 003H6131

Цена по запросу

Характеристики

H3, мм75	H₁, мм261	L₁, мм200
PH среды7–10	Вид привода или регулирующего блокаВстроенный регулятор перепада давления DPR	Герметичность затвора (объем протечки / класс герметичности)0,05% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар0,2–1,0	ДиафрагмаEPDM	ЗолотникНеобесцинковывающаяся латунь CuZn36Pb2As

Все характеристики

Описание DANFOSS (RIDAN) РПД DPR PN25 40/20/0,2-1,0фл./обр. - 003H6131 (ДАНФОСС)

Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана-регулятора давления типа DPR техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора давления типа DPR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления типа DPR;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция по монтажу и эксплуатации.Фитинги и импульсные трубки заказываются отдельно
Назначение изделия	Клапан-регулятор давления типа DPR является моноблочным регулятором прямого действия для поддержания постоянного перепада давлений и предназначены преимущественно для применения в системах централизованного теплоснабжения.
Номинальный диаметр (DN), мм	40
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	16
Рабочая среда	Вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Тип присоединения к трубопроводу	Фланцы РN 25 по EN 1092-2
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	11,7
H3, мм	75
Уплотнение	EPDM
Коэффициент начала кавитации	≥ 0,5
Вид привода или регулирующего блока	Встроенный регулятор перепада давления DPR
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Площадь диафрагмы, см2	54
цвет настроечной пружины	Желтый
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Место установки	обратный трубопровод
Примечание
L₁, мм	200
H₁, мм	261
Пропускная способность Kvs, м³/ч	20
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0

Технические характеристики DANFOSS (RIDAN) РПД DPR PN25 40/20/0,2-1,0фл./обр. - 003H6131 (ДАНФОСС)

Основные характеристики

H3, мм	75
H₁, мм	261
L₁, мм	200
PH среды	7–10
Вид привода или регулирующего блока	Встроенный регулятор перепада давления DPR
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,5
Максимально допустимый перепад давлений, бар	16
Масса, кг, не более	11,7
Место установки	обратный трубопровод
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	40
Площадь диафрагмы, см2	54
Примечание
Пропускная способность Kvs, м³/ч	20
Рабочая среда	Вода или 30% водный раствор гликоля
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Фланцы РN 25 по EN 1092-2
Уплотнение	EPDM
цвет настроечной пружины	Желтый
