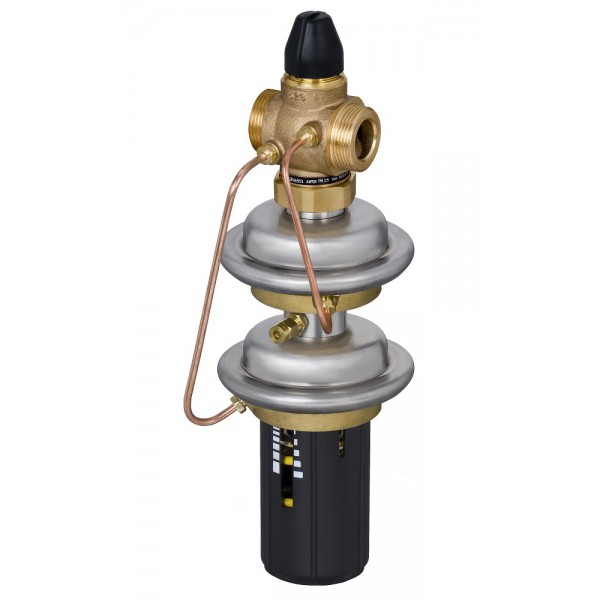

DANFOSS (RIDAN) AVPQ 4 Регулятор перепада давления DN 25 - 003H6551 (ДАНФОСС)

На складе Артикул: 003H6551

Цена по запросу

Характеристики

D, мм33	D2, мм14	H, мм298
H2, мм76	k, мм85	L, мм76
L2, мм160	L3, мм159	L₁, мм160

Все характеристики

Описание DANFOSS (RIDAN) AVPQ 4 Регулятор перепада давления DN 25 - 003H6551 (ДАНФОСС)

Номинальный диаметр (DN), мм	25
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	159
Уплотнение	EPDM
Масса, кг, не более	5,6
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Диафрагма	EPDM
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар	20
Корпус	Красная бронза CuSn5ZnPb (Rg5)
n	4
D2, мм	14
L2, мм	160
k, мм	85
D, мм	33
Размер гайки под ключ SW, мм	50
R, дюймы	1 Наружная коническая трубная резьба по EN 10266-1
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
PH среды	7–10
Площадь диафрагмы, см2	54
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Место установки	подающий трубопровод
цвет настроечной пружины	Желтый
Максимальный расход, м^3/ч	4,5
H2, мм	76
L, мм	76
H, мм	298
Назначение изделия	Клапан-регулятор перепала давления типа AVPQ модификации AVPQ 4 (далее- клапаны регуляторы AVPQ 4) является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя.
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа AVPQ техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления модификации AVPQ 4;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция.В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно.
Пропускная способность Kvs, м³/ч	8
Коэффициент начала кавитации	≥ 0,55
L₁, мм	160
Размер резьбы а по ISO 228/1, дюймы	G 1¼A
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,2 ÷ 3,5

Технические характеристики DANFOSS (RIDAN) AVPQ 4 Регулятор перепада давления DN 25 - 003H6551 (ДАНФОСС)

Основные характеристики

D, мм	33
D2, мм	14
H, мм	298
H2, мм	76
k, мм	85
L, мм	76
L2, мм	160
L3, мм	159
L₁, мм	160
n	4
PH среды	7–10
R, дюймы	1 Наружная коническая трубная резьба по EN 10266-1
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров	0,2 ÷ 3,5
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,55
Максимально допустимый перепад давлений, бар	20
Максимальный расход, м^3/ч	4,5
Масса, кг, не более	5,6
Место установки	подающий трубопровод
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	25
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	8
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	50
Размер резьбы а по ISO 228/1, дюймы	G 1¼A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
цвет настроечной пружины	Желтый
