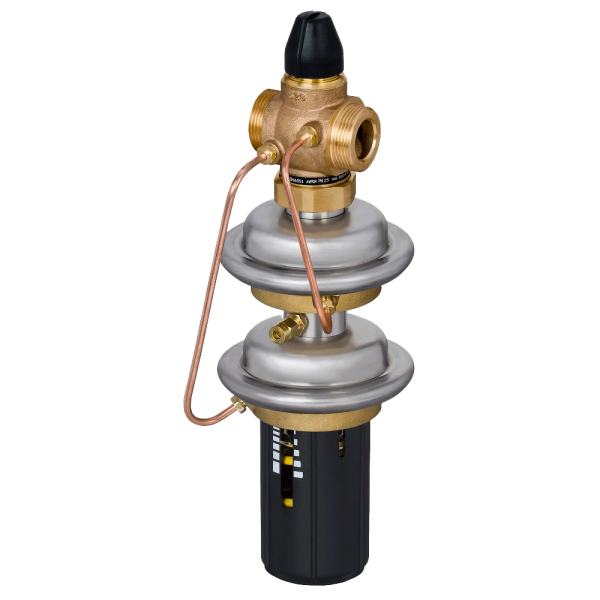

DANFOSS (RIDAN) РПД AVPQ 4PN25 15/2,5/0,3-2,0/0,2/резьб. - 003H6556

Name: DANFOSS (RIDAN) РПД AVPQ 4PN25 15/2,5/0,3-2,0/0,2/резьб. - 003H6556
Brand: DANFOSS
SKU: 003H6556

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	15
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	139
Уплотнение	EPDM
L2, мм	131
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Диафрагма	EPDM
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар	20
Корпус	Красная бронза CuSn5ZnPb (Rg5)
n	4
k, мм	65
D, мм	21
D2, мм	14
Размер гайки под ключ SW, мм	32
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
PH среды	7–10
Площадь диафрагмы, см2	54
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Место установки	подающий трубопровод
цвет настроечной пружины	Красный
H2, мм	73
L, мм	73
Максимальный расход, м^3/ч	1,6
Масса, кг, не более	5,4
H, мм	298
Назначение изделия	Клапан-регулятор перепала давления типа AVPQ модификации AVPQ 4 (далее- клапаны регуляторы AVPQ 4) является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя.
Коэффициент начала кавитации	≥ 0,6
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
L₁, мм	130
Размер резьбы а по ISO 228/1, дюймы	G ¾A
R, дюймы	½ Наружная коническая трубная резьба по EN 10266-1
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа AVPQ техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления модификации AVPQ 4;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция.В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно.
Пропускная способность Kvs, м³/ч	2,5
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,07 ÷ 1,4
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,3–2,0

Технические характеристики 003H6556

Основные характеристики

D, мм: 21
D2, мм: 14
H, мм: 298
H2, мм: 73
k, мм: 65
L, мм: 73
L2, мм: 131
L3, мм: 139
L₁, мм: 130
n: 4
PH среды: 7–10
R, дюймы: ½ Наружная коническая трубная резьба по EN 10266-1
Герметичность затвора (объем протечки / класс герметичности): 0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар: 0,3–2,0
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров: 0,07 ÷ 1,4
Диафрагма: EPDM
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка: Медная трубка Ø 6 × 1 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Красная бронза CuSn5ZnPb (Rg5)

Корпус регулирующей диафрагмы: верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации: ≥ 0,6
Максимально допустимый перепад давлений, бар: 20
Максимальный расход, м^3/ч: 1,6
Масса, кг, не более: 5,4
Место установки: подающий трубопровод
Мин. перепад давлений на клапане ΔР, бар: ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 15
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар: 0,2
Площадь диафрагмы, см2: 54
Пропускная способность Kvs, м³/ч: 2,5
Рабочая среда: Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм: 32
Размер резьбы а по ISO 228/1, дюймы: G ¾A
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение: EPDM
цвет настроечной пружины: Красный
