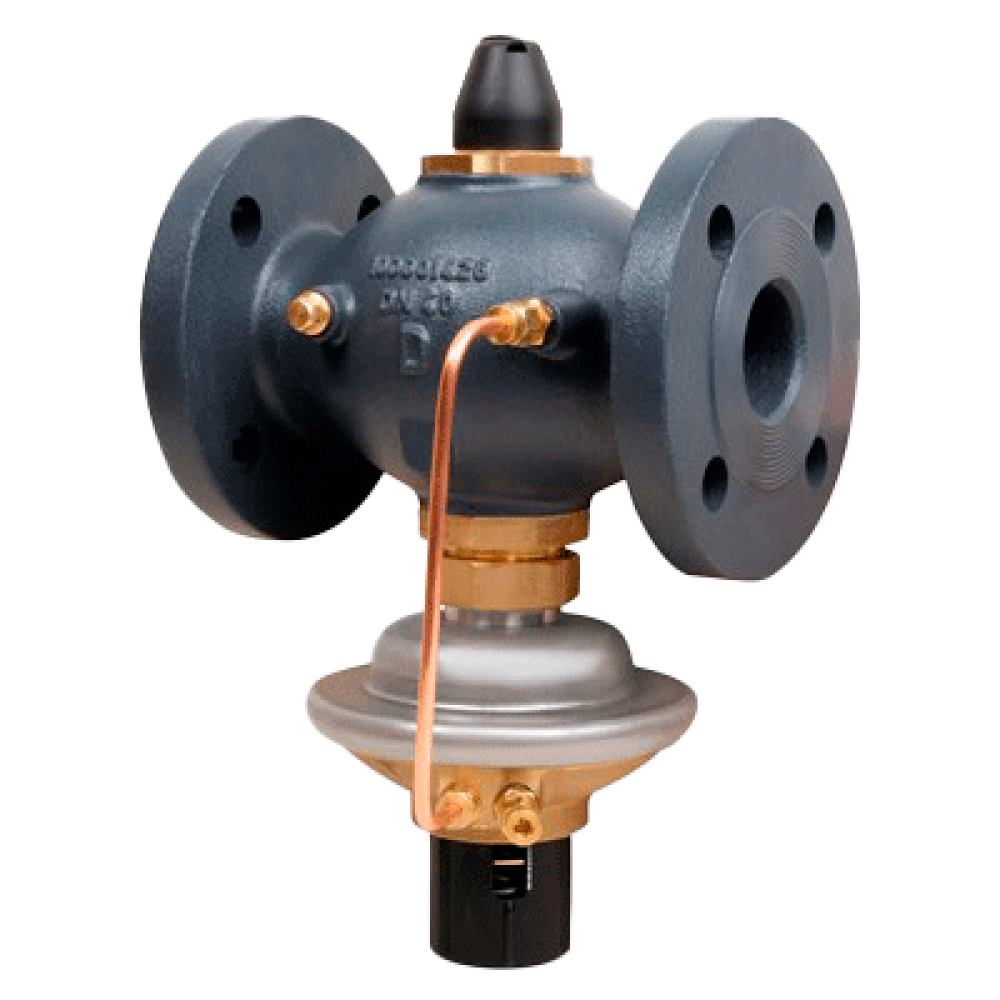

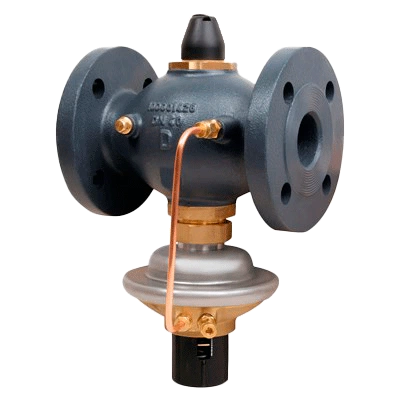

DANFOSS (RIDAN) AVPQ Регулятор перепада давления DN 32 - 003H6566 (ДАНФОСС)
Характеристики
| D2, мм18 | H*, мм | H, мм260 |
| H3, мм103 | k, мм100 | L, мм |
| n4 | PH среды7–10 | Герметичность затвора (объем протечки / класс герметичности)0,05% от Kvs |
Оптовая цена?
Описание DANFOSS (RIDAN) AVPQ Регулятор перепада давления DN 32 - 003H6566 (ДАНФОСС)
| Номинальный диаметр (DN), мм | 32 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Номинальное давление (PN), бар | 25 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Тип присоединения к трубопроводу | Фланцы, Ру 25, по EN 1092-2 |
| Температура рабочей среды, °С | 2–150 |
| Максимально допустимый перепад давлений, бар | 16 |
| n | 4 |
| k, мм | 100 |
| D2, мм | 18 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,05% от Kvs |
| PH среды | 7–10 |
| Место установки | обратный трубопровод |
| Максимальный расход, м^3/ч | 10 |
| Площадь диафрагмы, см2 | 54 |
| цвет настроечной пружины | Красный |
| Масса, кг, не более | 10,4 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Уплотнение | EPDM |
| H*, мм | |
| L, мм | |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| H, мм | 260 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Назначение изделия | Клапан-регулятор давления типа AVPQ является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя. |
| Коэффициент начала кавитации | ≥ 0,55 |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр. |
| Пропускная способность Kvs, м³/ч | 12,5 |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Диафрагма | EPDM |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,4÷8,0 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 0,3–2,0 |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан-регулятор давления типа AVPQ;- упаковочная коробка;- инструкция;- паспорт (предоставляется по запросу в электронной форме).В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно. |
| H3, мм | 103 |
| Корпус | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3) |
Технические характеристики DANFOSS (RIDAN) AVPQ Регулятор перепада давления DN 32 - 003H6566 (ДАНФОСС)
Основные характеристики
| D2, мм | 18 |
|---|---|
| H*, мм | |
| H, мм | 260 |
| H3, мм | 103 |
| k, мм | 100 |
| L, мм | |
| n | 4 |
| PH среды | 7–10 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,05% от Kvs |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 0,3–2,0 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров | 0,4÷8,0 |
| Диафрагма | EPDM |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3) |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Коэффициент начала кавитации | ≥ 0,55 |
| Максимально допустимый перепад давлений, бар | 16 |
| Максимальный расход, м^3/ч | 10 |
| Масса, кг, не более | 10,4 |
| Место установки | обратный трубопровод |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр. |
| Номинальное давление (PN), бар | 25 |
| Номинальный диаметр (DN), мм | 32 |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Площадь диафрагмы, см2 | 54 |
| Пропускная способность Kvs, м³/ч | 12,5 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Температура рабочей среды, °С | 2–150 |
| Тип присоединения к трубопроводу | Фланцы, Ру 25, по EN 1092-2 |
| Уплотнение | EPDM |
| цвет настроечной пружины | Красный |
