Артикул: 003H6568
В наличии

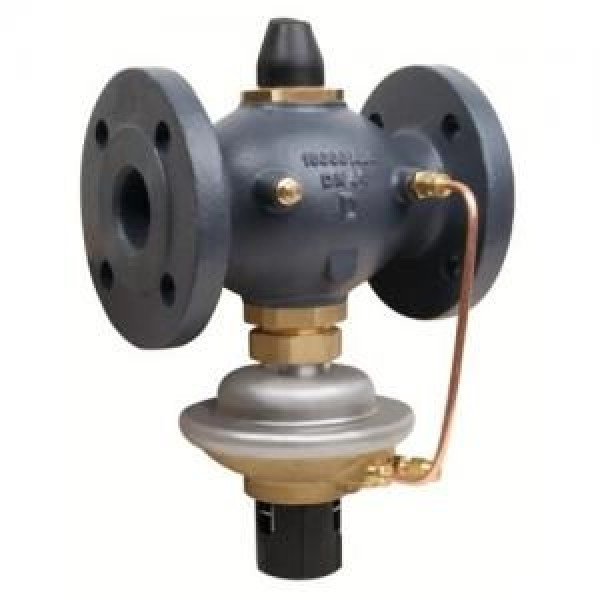

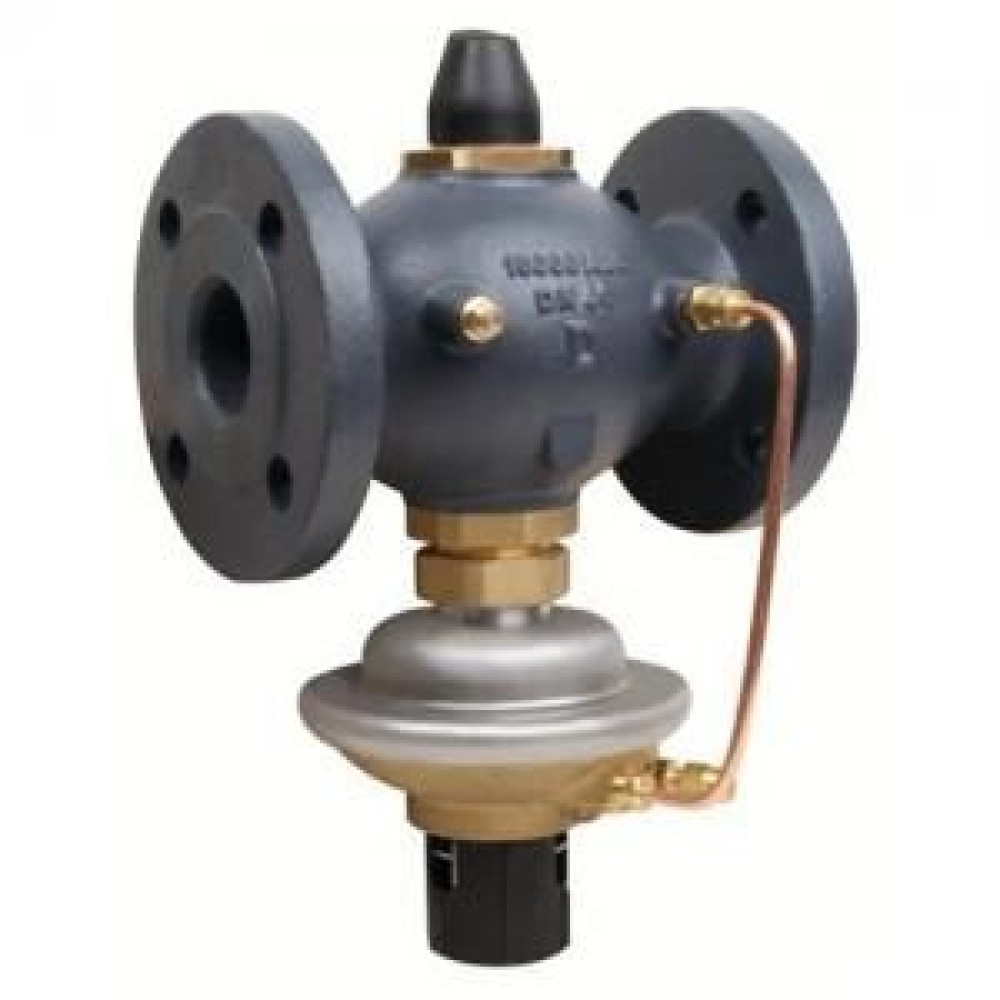

DANFOSS (RIDAN) AVPQ Регулятор перепада давления DN 50 - 003H6568
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
| Номинальный диаметр (DN), мм | 50 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Номинальное давление (PN), бар | 25 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Тип присоединения к трубопроводу | Фланцы, Ру 25, по EN 1092-2 |
| Температура рабочей среды, °С | 2–150 |
| Максимально допустимый перепад давлений, бар | 16 |
| n | 4 |
| k, мм | 125 |
| D2, мм | 18 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,05% от Kvs |
| PH среды | 7–10 |
| Место установки | обратный трубопровод |
| Максимальный расход, м^3/ч | 15 |
| Площадь диафрагмы, см2 | 54 |
| цвет настроечной пружины | Красный |
| Масса, кг, не более | 14,0 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Уплотнение | EPDM |
| H*, мм | |
| L, мм | |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| H, мм | 260 |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Назначение изделия | Клапан-регулятор давления типа AVPQ является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя. |
| Коэффициент начала кавитации | ≥ 0,5 |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр. |
| Пропускная способность Kvs, м³/ч | 20 |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Диафрагма | EPDM |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,8 ÷ 12 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 0,3–2,0 |
| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан-регулятор давления типа AVPQ;- упаковочная коробка;- инструкция;- паспорт (предоставляется по запросу в электронной форме).В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно. |
| H3, мм | 103 |
| Корпус | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3) |
Технические характеристики 003H6568
Основные характеристики
- D2, мм
- 18
- H*, мм
- H, мм
- 260
- H3, мм
- 103
- k, мм
- 125
- L, мм
- n
- 4
- PH среды
- 7–10
- Герметичность затвора (объем протечки / класс герметичности)
- 0,05% от Kvs
- Диапазон (величина)настройки перепада давлений ΔРрег, бар
- 0,3–2,0
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров
- 0,8 ÷ 12
- Диафрагма
- EPDM
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Импульсная трубка
- Медная трубка Ø 6 × 1 мм
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
- Корпус регулирующей диафрагмы
- верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- Коэффициент начала кавитации
- ≥ 0,5
- Максимально допустимый перепад давлений, бар
- 16
- Максимальный расход, м^3/ч
- 15
- Масса, кг, не более
- 14,0
- Место установки
- обратный трубопровод
- Мин. перепад давлений на клапане ΔР, бар
- ΔРmin=(Q/kVS)2 + ΔРдр.
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 50
- Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар
- 0,2
- Площадь диафрагмы, см2
- 54
- Пропускная способность Kvs, м³/ч
- 20
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Фланцы, Ру 25, по EN 1092-2
- Уплотнение
- EPDM
- цвет настроечной пружины
- Красный
