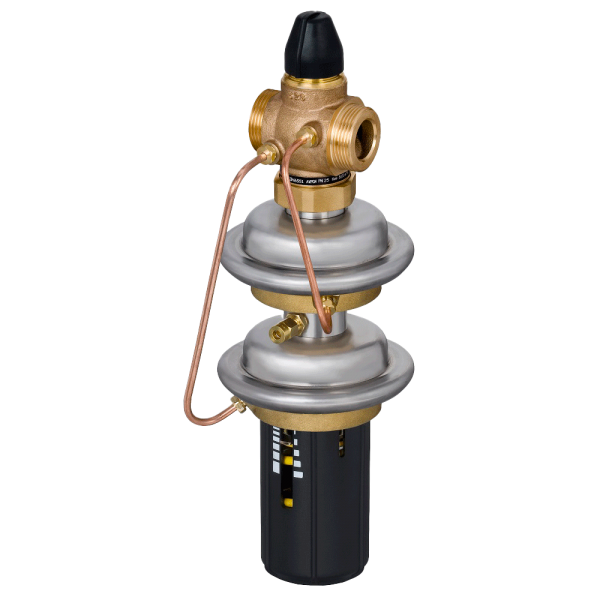

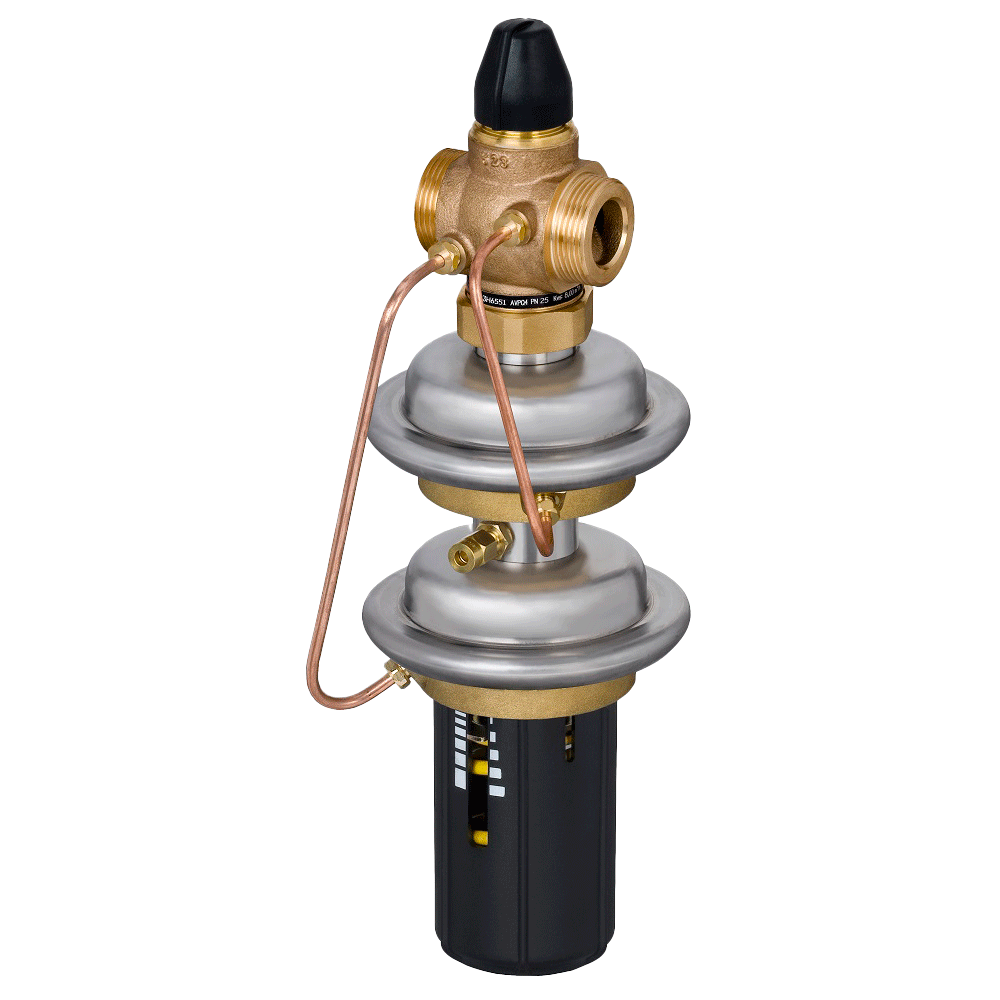

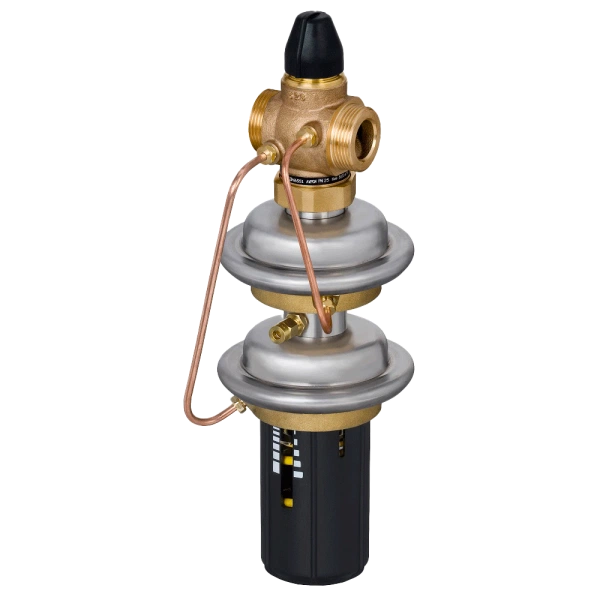

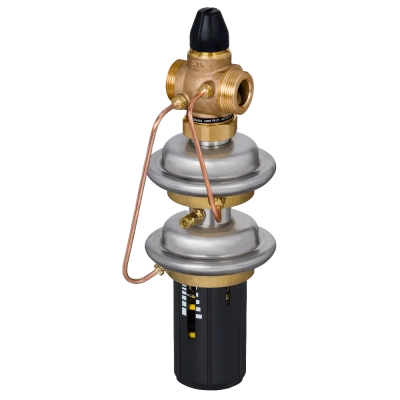

DANFOSS (RIDAN) AVPQ 4 Регулятор перепада давления DN 40 - 003H6573

Name: DANFOSS (RIDAN) AVPQ 4 Регулятор перепада давления DN 40 - 003H6573
Brand: DANFOSS
SKU: 003H6573

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	40
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Диафрагма	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар	16
D2, мм	18
n	4
k, мм	110
PH среды	7–10
Площадь диафрагмы, см2	54
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Место установки	подающий трубопровод
цвет настроечной пружины	Красный
Тип присоединения к трубопроводу	Фланцы, Ру 25, по EN 1092-2
H3, мм	103
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
Максимальный расход, м^3/ч	12
Назначение изделия	Клапан-регулятор давления модификации AVPQ 4 является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя.
Масса, кг, не более	14,1
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Комплектность	В комплект поставки входит:- клапан-регулятор давления модификации AVPQ 4;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция.В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно.
Коэффициент начала кавитации	≥ 0,5
Пропускная способность Kvs, м³/ч	16
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,3–2,0
L₁, мм	200
H₁, мм	340
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,8÷ 10
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа AVPQ техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVPQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.

Технические характеристики 003H6573

Основные характеристики

D2, мм: 18
H3, мм: 103
H₁, мм: 340
k, мм: 110
L₁, мм: 200
n: 4
PH среды: 7–10
Герметичность затвора (объем протечки / класс герметичности): 0,05% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар: 0,3–2,0
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров: 0,8÷ 10
Диафрагма: EPDM
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка: Медная трубка Ø 6 × 1 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
Корпус регулирующей диафрагмы: верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации: ≥ 0,5
