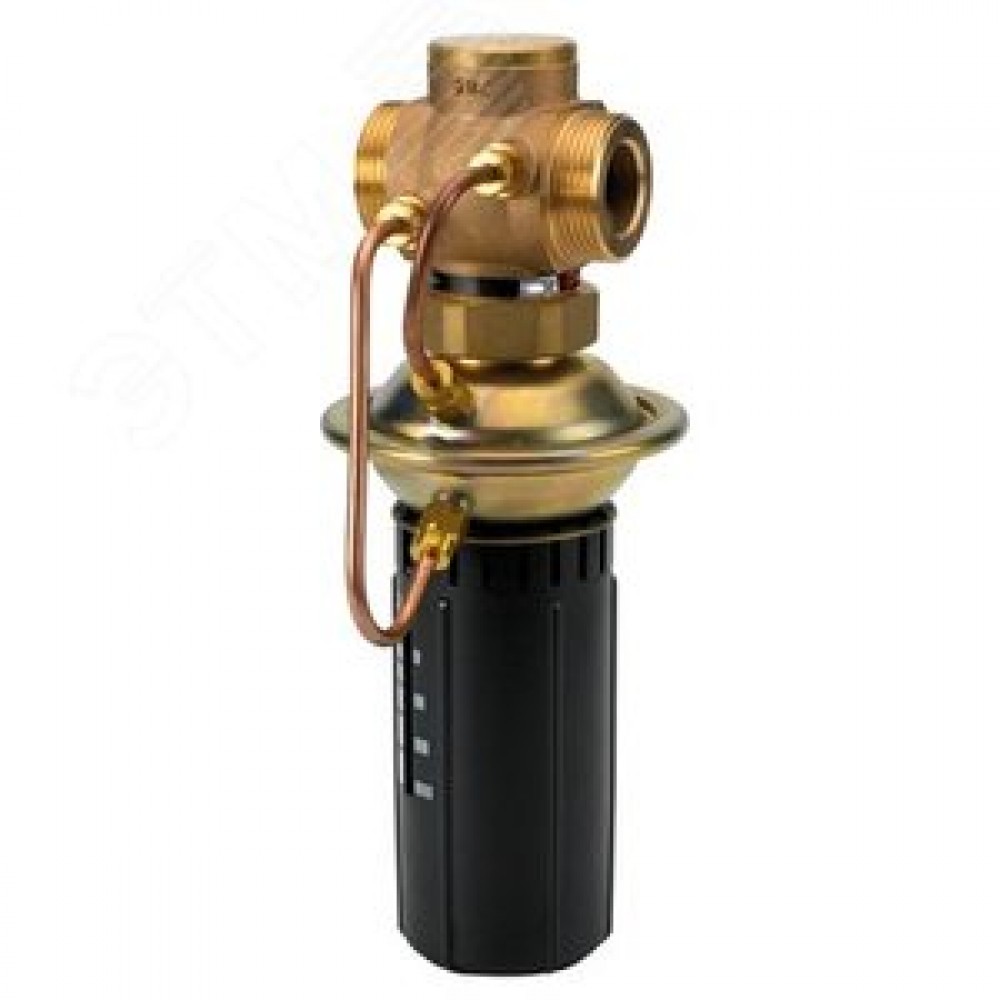

DANFOSS (RIDAN) AVPA Регулятор перепуска DN 20 - 003H6597 (ДАНФОСС)

На складе Артикул: 003H6597

Цена по запросу

Характеристики

D, мм26	D2, мм14	H, мм
H2, мм34	H4, мм232	k, мм75
L, мм70	L2, мм144	L3, мм154

Все характеристики

Описание DANFOSS (RIDAN) AVPA Регулятор перепуска DN 20 - 003H6597 (ДАНФОСС)

D, мм	26
Масса, кг, не более	1,8
L, мм	70
Рабочая среда	Вода или 30% водный раствор гликоля
H2, мм	34
L2, мм	144
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	16
Максимально допустимый перепад давлений, бар	12
Температура рабочей среды, °С	2–150
L3, мм	154
D2, мм	14
H4, мм	232
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Вид привода или регулирующего блока	Встроенный регулятор перепуска AVPA
Уплотнение	EPDM
n	4
PH среды	7–10
Площадь диафрагмы, см2	39
цвет настроечной пружины	Черный
Корпус регулирующей диафрагмы	Оцинкованная сталь по DIN 1624, № 1.0338
Диафрагма	EPDM
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
k, мм	75
Размер гайки под ключ SW, мм	41
Назначение изделия	Клапан- регулятор давления типа AVPA является моноблочным регулятором прямого действия. Применяется для поддержания постоянного перепада давлений в системах централизованного теплоснабжения зданий.
L₁, мм	150
Пропускная способность Kvs, м³/ч	6,3
Коэффициент начала кавитации	≥0,6
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Импульсная трубка	Медная трубка Ø 6 × 1 мм
R, дюймы	¾ Наружная коническая трубная резьба по EN 10266-1
Размер резьбы а по ISO 228/1, дюймы	G 1 A
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана-регулятора давления типа AVPA техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана-регулятора давления типа AVPA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления типа AVPA;- упаковочная коробка;- инструкция по монтажу и эксплуатации;-паспорт (предоставляется по запросу в электронной форме).В комплект поставки клапана-регулятора давления типа AVPA с резьбовым клапаном не входят присоединительные фитинги, которые следует заказывать дополнительно.
H, мм

Технические характеристики DANFOSS (RIDAN) AVPA Регулятор перепуска DN 20 - 003H6597 (ДАНФОСС)

Основные характеристики

D, мм	26
D2, мм	14
H, мм
H2, мм	34
H4, мм	232
k, мм	75
L, мм	70
L2, мм	144
L3, мм	154
L₁, мм	150
n	4
PH среды	7–10
R, дюймы	¾ Наружная коническая трубная резьба по EN 10266-1
Вид привода или регулирующего блока	Встроенный регулятор перепуска AVPA
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы	Оцинкованная сталь по DIN 1624, № 1.0338
Коэффициент начала кавитации	≥0,6
Максимально допустимый перепад давлений, бар	12
Масса, кг, не более	1,8
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	20
Площадь диафрагмы, см2	39
Пропускная способность Kvs, м³/ч	6,3
Рабочая среда	Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	41
Размер резьбы а по ISO 228/1, дюймы	G 1 A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
цвет настроечной пружины	Черный
