Артикул: 003H6650
В наличии

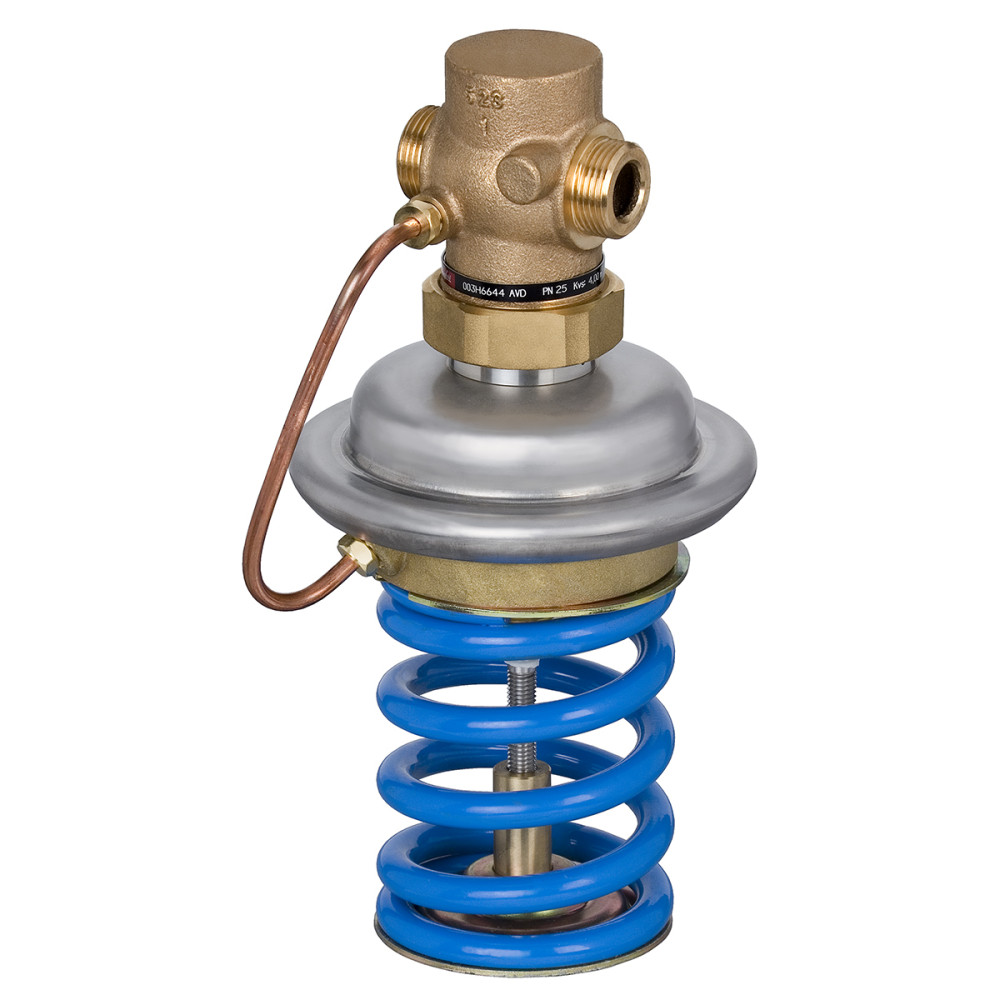

DANFOSS (RIDAN) Р-р "после себя" AVD PN25 15/4 3-12 рез - 003H6650
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа AVD техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVD при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входит:- клапан-регулятор давления типа AVD;- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Назначение изделия | Клапан-регулятор давления типа AVD - клапан-регулятор давления «после себя», предназначеный для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды. |
| Номинальный диаметр (DN), мм | 15 |
| Номинальное давление (PN), бар | 25 |
| Максимально допустимый перепад давлений, бар | 20 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Температура рабочей среды, °С | 2–150 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| L2, мм | 131 |
| L3, мм | 139 |
| H2, мм | 34 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Герметичность затвора (объем протечки / класс герметичности) | 0,02% от Kvs |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Масса, кг, не более | 3,7 |
| D2, мм | 14 |
| Уплотнение | EPDM |
| L, мм | 65 |
| H, мм | - |
| D, мм | 21 |
| Коэффициент начала кавитации | ≥ 0,6 |
| Вид привода или регулирующего блока | Встроенный регулятор давления "после себя" |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| PH среды | 7–10 |
| Диафрагма | EPDM |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| R, дюймы | ½ |
| Корпус регулирующей диафрагмы | верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| k, мм | 65 |
| n | 4 |
| Размер резьбы а по ISO 228/1, дюймы | G ¾ A |
| Размер гайки под ключ SW, мм | 32 |
| Площадь диафрагмы, см2 | 54 |
| цвет настроечной пружины | Черный, зеленый |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| H*, мм | 243 |
| L₁, мм | 130 |
| Пропускная способность Kvs, м³/ч | 4 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 3–12 |
Технические характеристики 003H6650
Основные характеристики
- D, мм
- 21
- D2, мм
- 14
- H*, мм
- 243
- H, мм
- -
- H2, мм
- 34
- k, мм
- 65
- L, мм
- 65
- L2, мм
- 131
- L3, мм
- 139
- L₁, мм
- 130
- n
- 4
- PH среды
- 7–10
- R, дюймы
- ½
- Вид привода или регулирующего блока
- Встроенный регулятор давления после себя
- Герметичность затвора (объем протечки / класс герметичности)
- 0,02% от Kvs
- Диапазон (величина)настройки перепада давлений ΔРрег, бар
- 3–12
- Диафрагма
- EPDM
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Импульсная трубка
- Медная трубка Ø 6 × 1 мм
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Красная бронза CuSn5ZnPb (Rg5)
- Корпус регулирующей диафрагмы
- верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- Коэффициент начала кавитации
- ≥ 0,6
- Максимально допустимый перепад давлений, бар
- 20
- Масса, кг, не более
- 3,7
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 15
- Площадь диафрагмы, см2
- 54
- Пропускная способность Kvs, м³/ч
- 4
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Размер гайки под ключ SW, мм
- 32
- Размер резьбы а по ISO 228/1, дюймы
- G ¾ A
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Цилиндрическая наружная трубная резьба по ISO 228/1
- Уплотнение
- EPDM
- цвет настроечной пружины
- Черный, зеленый
