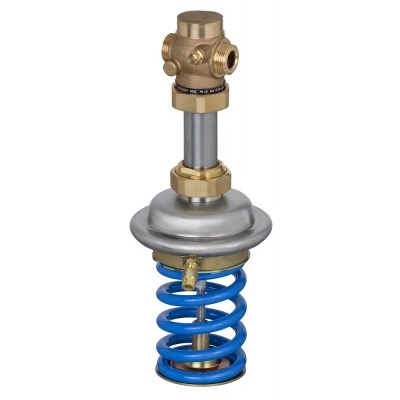

DANFOSS (RIDAN) Регул. давления 'после себя' AVDS DN 25 - 003H6674

Name: DANFOSS (RIDAN) Регул. давления 'после себя' AVDS DN 25 - 003H6674
Brand: DANFOSS
SKU: 003H6674

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа AVDS техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа AVDS при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан-регулятор давления типа AVDS;- упаковочная коробка;- инструкция;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Клапан-регулятор давления типа AVDS - клапан-регулятор «до себя», предназначенный для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды.
Номинальный диаметр (DN), мм	25
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	10
Рабочая среда	Пар
Температура рабочей среды, °С	2–200
Корпус	Красная бронза CuSn5ZnPb (Rg5)
L2, мм	160
L3, мм	159
H2, мм	37
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)	0,05% от Kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	3,9
D2, мм	14
L, мм	75
D, мм	33
Коэффициент начала кавитации	≥ 0,55
Вид привода или регулирующего блока	Встроенный регулятор давления "после себя"
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	7–10
Диафрагма	EPDM
Золотник	Нержавеющая сталь, мат. № 1.4122
R, дюймы	1
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
k, мм	85
n	4
Размер резьбы а по ISO 228/1, дюймы	G 1¼ A
Размер гайки под ключ SW, мм	50
Площадь диафрагмы, см2	54
цвет настроечной пружины	Черный, зеленый
Импульсная трубка	Медная трубка Ø 6 × 1 мм
H*, мм	320
L₁, мм	160
Пропускная способность Kvs, м³/ч	6,3
Диапазон (величина)настройки перепада давлений ΔРрег, бар	3–12

Технические характеристики 003H6674

Основные характеристики

D, мм: 33
D2, мм: 14
H*, мм: 320
H2, мм: 37
k, мм: 85
L, мм: 75
L2, мм: 160
L3, мм: 159
L₁, мм: 160
n: 4
PH среды: 7–10
R, дюймы: 1
Вид привода или регулирующего блока: Встроенный регулятор давления после себя
Герметичность затвора (объем протечки / класс герметичности): 0,05% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар: 3–12
Диафрагма: EPDM
Золотник: Нержавеющая сталь, мат. № 1.4122
Импульсная трубка: Медная трубка Ø 6 × 1 мм

Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Красная бронза CuSn5ZnPb (Rg5)
Корпус регулирующей диафрагмы: верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации: ≥ 0,55
Максимально допустимый перепад давлений, бар: 10
Масса, кг, не более: 3,9
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 25
Площадь диафрагмы, см2: 54
Пропускная способность Kvs, м³/ч: 6,3
Рабочая среда: Пар
Размер гайки под ключ SW, мм: 50
Размер резьбы а по ISO 228/1, дюймы: G 1¼ A
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–200
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
цвет настроечной пружины: Черный, зеленый
