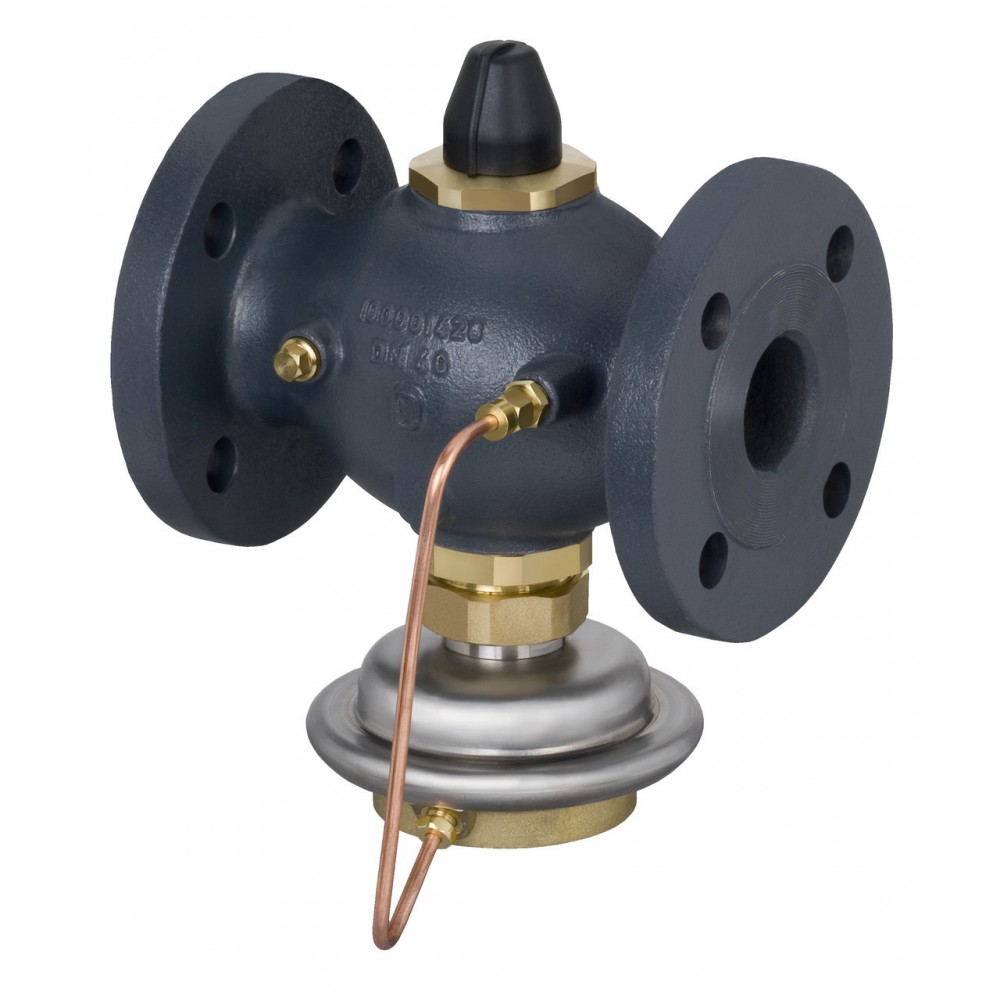

DANFOSS (RIDAN) Р-р расх.AVQ PN25 40/20//0,2/фл. - 003H6731 (ДАНФОСС)

На складе Артикул: 003H6731

Цена по запросу

Характеристики

D2, мм18	H3, мм103	H₁, мм150
k, мм110	L₁, мм200	n4
PH среды7–10	Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров0,8÷ 10	ДиафрагмаEPDM

Все характеристики

Описание DANFOSS (RIDAN) Р-р расх.AVQ PN25 40/20//0,2/фл. - 003H6731 (ДАНФОСС)

Назначение изделия	Клапан регулирующий типа AVQ является регулятором прямого действия с автоматическим ограничением расхода.
Комплектность	В комплект поставки входит:- клапан регулирующий типа AVQ;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- инструкция.
Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа AVQ при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Номинальный диаметр (DN), мм	40
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Диафрагма	EPDM
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар	16
k, мм	110
D2, мм	18
n	4
PH среды	7–10
Площадь диафрагмы, см2	54
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Максимальный расход, м^3/ч	12
H3, мм	103
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
Масса, кг, не более	11,4
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Коэффициент начала кавитации	≥ 0,5
L₁, мм	200
Пропускная способность Kvs, м³/ч	20
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,8÷ 10
H₁, мм	150

Технические характеристики DANFOSS (RIDAN) Р-р расх.AVQ PN25 40/20//0,2/фл. - 003H6731 (ДАНФОСС)

Основные характеристики

D2, мм	18
H3, мм	103
H₁, мм	150
k, мм	110
L₁, мм	200
n	4
PH среды	7–10
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксиров	0,8÷ 10
Диафрагма	EPDM
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
Корпус регулирующей диафрагмы	верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,5
Максимально допустимый перепад давлений, бар	16
Максимальный расход, м^3/ч	12
Масса, кг, не более	11,4
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	40
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Площадь диафрагмы, см2	54
Пропускная способность Kvs, м³/ч	20
Рабочая среда	Вода или 30% водный раствор гликоля
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение	EPDM
