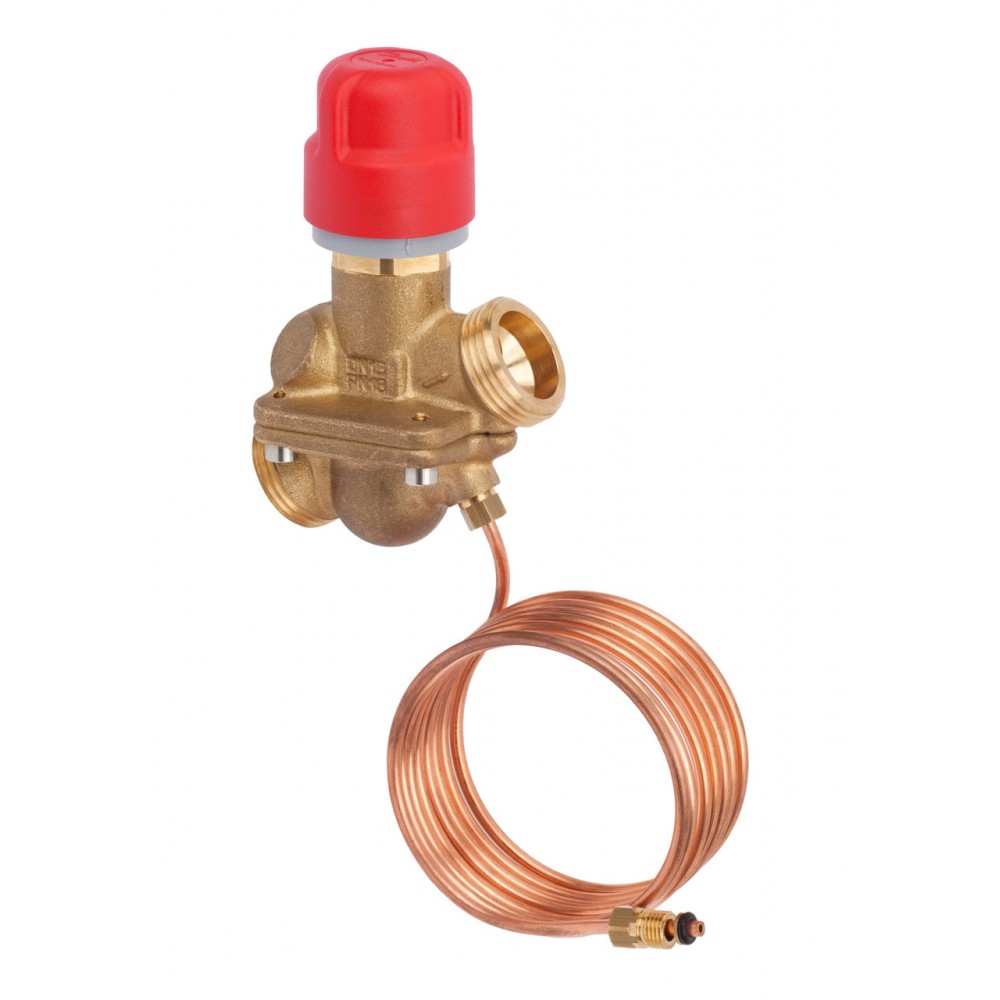

DANFOSS (RIDAN) AB-PM Автоматический комбинированный балансировочный клапан-регулятор перепада давлений Ду 20 - 003Z1403 (ДАНФОСС)
Характеристики
| bG 1 | H2, мм33 | H3, мм105 |
| H₁, мм81 | L2, мм56 | L₁, мм82 |
| Герметичность затвора (объем протечки / класс герметичности)Нет видимой протечки в соответствии с ISO 5208 | Диапазон настроки ΔP, бар0,05-0,15 | Конус клапанаЛатунь |
Оптовая цена?
Описание DANFOSS (RIDAN) AB-PM Автоматический комбинированный балансировочный клапан-регулятор перепада давлений Ду 20 - 003Z1403 (ДАНФОСС)
| Номинальный диаметр (DN), мм | 20 |
| Номинальное давление (PN), бар | 16 |
| Рабочая среда | Вода и водные растворы гликолей для систем отопления и охлаждения |
| Температура рабочей среды, °С | 120 |
| Герметичность затвора (объем протечки / класс герметичности) | Нет видимой протечки в соответствии с ISO 5208 |
| Максимально допустимый перепад давлений, бар | 4 |
| Тип присоединения к трубопроводу | Внешняя резьба ISO 228/1 |
| Корпус | DZR латунь |
| Конус регулятора перепада давлений | Нержавеющая сталь |
| Конус клапана | Латунь |
| L2, мм | 56 |
| H2, мм | 33 |
| H3, мм | 105 |
| b | G 1 |
| L₁, мм | 82 |
| Диапазон настроки ΔP, бар | 0,05-0,15 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие AB-PM техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы AB-PM при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан AB-PM;- инструкция;- паспорт (предоставляется по запросу в электронном виде)- руководство по эксплуатации (предоставляется по запросу в электронном виде) |
| Назначение изделия | Клапаны балансировочные типа AB-PM (далее клапан AB-PM) – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки систем отопления при переменных расходах проходящего через него теплоносителя в диапазоне от 0 до 100%.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны AB-PM, имея компактные габаритные размеры, обладает тремя функциональными возможностями:- поддерживать постоянный перепад давлений;- ограничивать предельный расход теплоносителя;- изменять в двухпозиционном режиме расход теплоносителя при установке на клапан термоэлектропривода (зонное управление). |
| Резьба штуцеров для присоединения к трубопроводу, дюймы | G 1 A |
| H₁, мм | 81 |
| Минимальный перепад требуемый для работы клапана, бар | 0,18 |
Технические характеристики DANFOSS (RIDAN) AB-PM Автоматический комбинированный балансировочный клапан-регулятор перепада давлений Ду 20 - 003Z1403 (ДАНФОСС)
Основные характеристики
| b | G 1 |
|---|---|
| H2, мм | 33 |
| H3, мм | 105 |
| H₁, мм | 81 |
| L2, мм | 56 |
| L₁, мм | 82 |
| Герметичность затвора (объем протечки / класс герметичности) | Нет видимой протечки в соответствии с ISO 5208 |
| Диапазон настроки ΔP, бар | 0,05-0,15 |
| Конус клапана | Латунь |
| Конус регулятора перепада давлений | Нержавеющая сталь |
| Корпус | DZR латунь |
| Максимально допустимый перепад давлений, бар | 4 |
| Минимальный перепад требуемый для работы клапана, бар | 0,18 |
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 20 |
| Рабочая среда | Вода и водные растворы гликолей для систем отопления и охлаждения |
| Резьба штуцеров для присоединения к трубопроводу, дюймы | G 1 A |
| Температура рабочей среды, °С | 120 |
| Тип присоединения к трубопроводу | Внешняя резьба ISO 228/1 |
