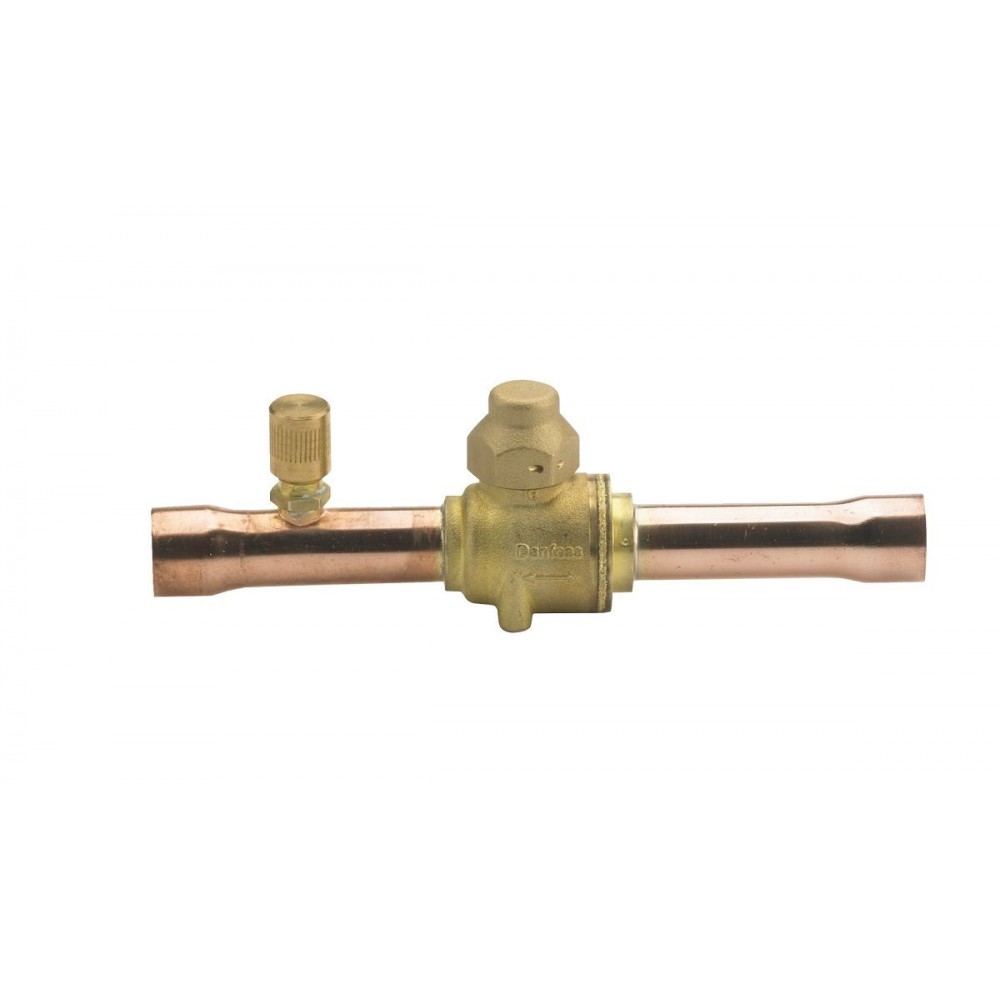

DANFOSS (RIDAN) GBC 18s Клапан запорный 3/4" порт CO2 - 009L7563 (ДАНФОСС)

Нет в наличии Артикул: 009L7563

Характеристики

d, mm1,5	D, мм19	H, мм58
H₁, мм19	L, мм185	L2, мм99
L3, мм96	L4, мм30	L5, мм37

Все характеристики

Описание DANFOSS (RIDAN) GBC 18s Клапан запорный 3/4" порт CO2 - 009L7563 (ДАНФОСС)

D, мм	19
L, мм	185
H, мм	58
Максимальное рабочее давление PB, бар	45
Максимальное испытательное давление PB, бар	65
Диапазон температур рабочей среды, °C	-40→150
d, mm	1,5
L₁, мм	14
Присоединительный штуцер, мм	-
H₁, мм	19
L2, мм	99
Вес, кг	0,4
L3, мм	96
L4, мм	30
M, мм	М4 x 0,7
Присоединительный штуцер, дюйм	3/4"
Пропускная способность Kv, м3/ч	21,93
Класс гермитичности	B
Тип присоединения	Под пайку ODF
Материал деталей изделия	Смотрите в руководстве по эксплуатации
Климатическое исполнение	УХЛ4
Тип хладагента	R744
Сервисный штуцер	да
Фазовое состояние	Газ/жидкость
L5, мм	37
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие кранов шаровых типа GBC техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы кранов шаровых типа GBC при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входит:- кран шаровой типа GBC;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция.
Назначение изделия	Назначение изделияКраны шаровые типа GBC – это запорные краны с ручным управлением, предназначенные для использования в жидкостных и всасывающих линиях, а также трубопроводах горячего газа холодильных и морозильных установок и систем кондиционирования воздуха. Направление движения потока хладагента указано стрелкой на корпусе крана. Краны шаровые типа GBC обеспечивают максимальную герметичность как во внешних соединениях, так и по посадочному седлу. В полностью открытом положении краны пропускают максимальный расход хладагента.

Технические характеристики DANFOSS (RIDAN) GBC 18s Клапан запорный 3/4" порт CO2 - 009L7563 (ДАНФОСС)

Основные характеристики

d, mm	1,5
D, мм	19
H, мм	58
H₁, мм	19
L, мм	185
L2, мм	99
L3, мм	96
L4, мм	30
L5, мм	37
L₁, мм	14
M, мм	М4 x 0,7
Вес, кг	0,4
Диапазон температур рабочей среды, °C	-40→150
Класс гермитичности	B
Климатическое исполнение	УХЛ4
Максимальное испытательное давление PB, бар	65
Максимальное рабочее давление PB, бар	45
Материал деталей изделия	Смотрите в руководстве по эксплуатации
Присоединительный штуцер, дюйм	3/4
Присоединительный штуцер, мм	-
Пропускная способность Kv, м3/ч	21,93
Сервисный штуцер	да
Тип присоединения	Под пайку ODF
Тип хладагента	R744
Фазовое состояние	Газ/жидкость
