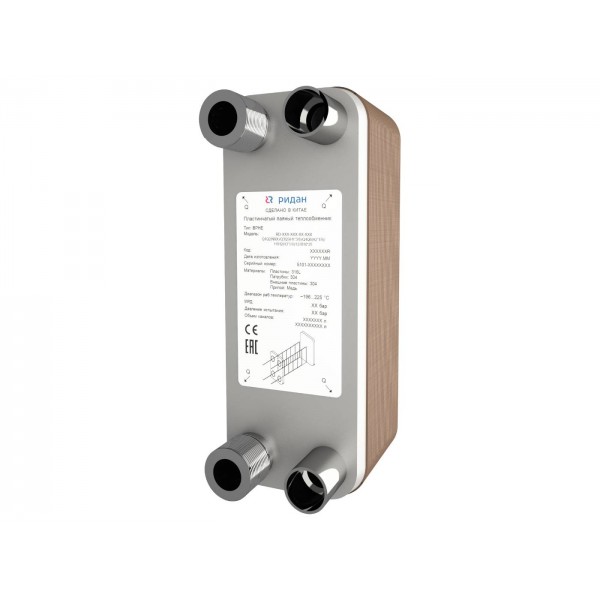

DANFOSS (RIDAN) BPHE_RD-014-40-3,0-H Теплообменник - 021B0040R

Name: DANFOSS (RIDAN) BPHE_RD-014-40-3,0-H Теплообменник - 021B0040R
Brand: DANFOSS
SKU: 021B0040R
Price: 29414 RUB
Availability: InStock

29 414 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Назначение изделия	Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Рис.1 - Внешний вид теплообменников пластинчатых типа BPHEПластинчатые паяные теплообменники типа BPHE доступны с 2-мя различными типами пластин с шевронными гофрами «в ёлочку». Пластины в свою очередь образуют 3 вида каналов, которые определяют тепловые и гидравлические характеристики теплообменника.Теплообменные пластины типа H имеют тупоугольные гофры, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.Теплообменные пластины типа L имеют остроугольные гофры, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.H-каналы образуются с использованием двух H-пластин, характеризуются высоким перепадом давления и высокой теплопередачей. Оптимальны для режимов работы с высоким значением термодинамической длины Θ – снижение температуры, отнесенное к средней разности температур.L-каналы образуются с использованием двух L-пластин, характеризуются более низким коэффициентом теплопередачи и меньшим перепадом давления. Оптимальны для режимов работы с низким значением термодинамической длины Θ.M-каналы образуются с использованием одной H-пластины и одной L-пластины, характеризуются средним коэффициентом теплопередачи и средним перепадом давления. Оптимальны для режимов работы со средним значением термодинамической длины Θ.Рис.2 - Изображение каналов типов H, L, M
Комплектность	В комплект поставки входит:- теплообменник пластинчатый типа BPHE, {{field:Модификация}};- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменников Ридан составляет 12 месяцев с даты отгрузки со склада ООО «Данфосс» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Данфосс», указанной в транспортных документах.
Количество пластин	40
Расчетное давление, бар	30
Рабочее давление, бар	30
Пробное давление, бар	45
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
Климатическое исполнение	УХЛ 4
Количество контуров	один
Наличие дистрибьютора	нет
Модель	RD-014-40-3,0-H
Масса теплообменника (нетто), кг	2,62
Вместимость канала Q1Q2, л	0,54
Вместимость канала Q3Q4, л	0,513
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L3/4“
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L3/4“
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H7/8“
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H7/8“
Диапазон рабочих температур среды/стенки	от-196 до+225C
Габаритные размеры (ВхШхГ), мм	206x76x101
A,мм	101

Технические характеристики 021B0040R

Основные характеристики

A,мм: 101
Вместимость канала Q1Q2, л: 0,54
Вместимость канала Q3Q4, л: 0,513
Габаритные размеры (ВхШхГ), мм: 206x76x101
Диапазон рабочих температур среды/стенки: от-196 до+225C
Климатическое исполнение: УХЛ 4
Количество контуров: один
Количество пластин: 40
Масса теплообменника (нетто), кг: 2,62
Модель: RD-014-40-3,0-H

Наличие дистрибьютора: нет
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутре: L3/4“
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутре: L3/4“
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутре: H7/8“
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутре: H7/8“
Пробное давление, бар: 45
Рабочее давление, бар: 30
Расчетное давление, бар: 30
Тип рабочей среды: негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
