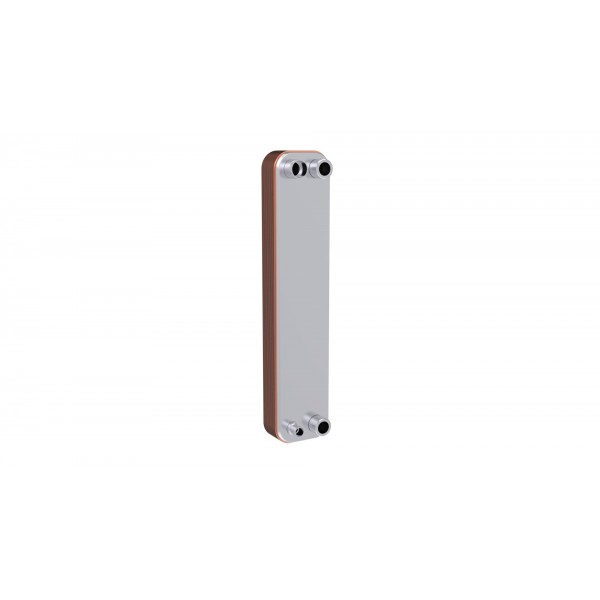

DANFOSS (RIDAN) B3-052-50-3,0-H Теплообменник - 021B4631 (ДАНФОСС)

Нет в наличии Артикул: 021B4631

Все товары DANFOSS

73 724 ₽

Характеристики

Вместимость канала Q1Q2, л2,35	Вместимость канала Q3Q4, л2,26	Габаритные размеры (ВхШхГ), мм527х111х129
Диапазон рабочих температур среды/стенкиот-196 до+200C	Код изоляции021B8039	Количество контуроводин
Количество пластин50	Масса теплообменника (нетто), кг13,3	МодельB3-052-50-3,0-H

Все характеристики

Описание DANFOSS (RIDAN) B3-052-50-3,0-H Теплообменник - 021B4631 (ДАНФОСС)

Количество пластин	50
Расчетное давление, бар	30
Рабочее давление, бар	30
Пробное давление, бар	45
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L1
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L1
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H1"1/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H1"1/8
Диапазон рабочих температур среды/стенки	от-196 до+200C
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменники Данфосс составляет 12 месяцев с даты отгрузки со склада ООО «Данфосс» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Данфосс», указанной в транспортных документах.
Комплектность	В комплект поставки входит:теплообменник пластинчатый типа BPHE;паспорт;инструкция по эксплуатации.
Назначение изделия	Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Внешний вид теплообменников пластинчатых типа BPHEТеплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности. Типы теплообменных пластин представлены ниже.Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.Изображение теплообменных пластин типов H, L, M
Масса теплообменника (нетто), кг	13,3
Вместимость канала Q1Q2, л	2,35
Вместимость канала Q3Q4, л	2,26
Код изоляции	021B8039
Габаритные размеры (ВхШхГ), мм	527х111х129
Модель	B3-052-50-3,0-H
Количество контуров	один
Наличие дистрибьютора	нет

Технические характеристики DANFOSS (RIDAN) B3-052-50-3,0-H Теплообменник - 021B4631 (ДАНФОСС)

Основные характеристики

Вместимость канала Q1Q2, л	2,35
Вместимость канала Q3Q4, л	2,26
Габаритные размеры (ВхШхГ), мм	527х111х129
Диапазон рабочих температур среды/стенки	от-196 до+200C
Код изоляции	021B8039
Количество контуров	один
Количество пластин	50
Масса теплообменника (нетто), кг	13,3
Модель	B3-052-50-3,0-H
Наличие дистрибьютора	нет
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутре	L1
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутре	L1
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутре	H11/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутре	H11/8
Пробное давление, бар	45
Рабочее давление, бар	30
Расчетное давление, бар	30
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
