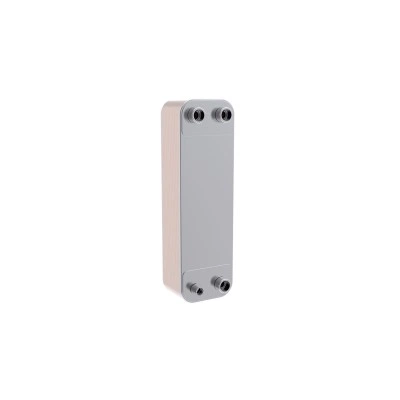

DANFOSS (RIDAN) B3-095B-50-3,0-H Теплообменник - 021B7263

Name: DANFOSS (RIDAN) B3-095B-50-3,0-H Теплообменник - 021B7263
Brand: DANFOSS
SKU: 021B7263
Price: 171207 RUB
Availability: InStock

171 207 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменники Данфосс составляет 12 месяцев с даты отгрузки со склада ООО «Данфосс» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Данфосс», указанной в транспортных документах.
Комплектность	В комплект поставки входит:теплообменник пластинчатый типа BPHE;паспорт;инструкция по эксплуатации.
Назначение изделия	Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Внешний вид теплообменников пластинчатых типа BPHEТеплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности. Типы теплообменных пластин представлены ниже.Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.Изображение теплообменных пластин типов H, L, M
Габаритные размеры (ВхШхГ), мм	617х190х152
Количество пластин	50
Модель	B3-095B-50-3.0-H
Расчетное давление, бар	30
Рабочее давление, бар	30
Пробное давление, бар	45
Масса теплообменника (нетто), кг	26,14
Вместимость канала Q1Q2, л	7,5
Вместимость канала Q3Q4, л	7,2
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L2
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L2
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H2"1/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H2"1/8
Диапазон рабочих температур среды/стенки	от-196 до+200C
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
Наличие дистрибьютора	нет
Количество контуров	один

Технические характеристики 021B7263

Основные характеристики

Вместимость канала Q1Q2, л: 7,5
Вместимость канала Q3Q4, л: 7,2
Габаритные размеры (ВхШхГ), мм: 617х190х152
Диапазон рабочих температур среды/стенки: от-196 до+200C
Количество контуров: один
Количество пластин: 50
Масса теплообменника (нетто), кг: 26,14
Модель: B3-095B-50-3.0-H
Наличие дистрибьютора: нет

Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутре: L2
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутре: L2
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутре: H21/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутре: H21/8
Пробное давление, бар: 45
Рабочее давление, бар: 30
Расчетное давление, бар: 30
Тип рабочей среды: негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
