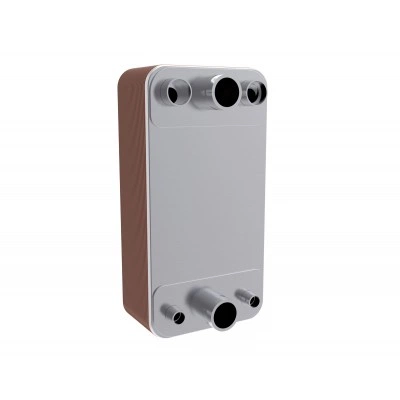

DANFOSS (RIDAN) B3-113-78-3,0-HDQ Теплообменник - 021H2691 (ДАНФОСС)

Нет в наличии Артикул: 021H2691

256 009 ₽

Характеристики

Вместимость канала H1H2, л6,24	Вместимость канала Q3Q6/Q5Q4, л6,08	Габаритные размеры (ВхШхГ), мм490х250х186
Диапазон рабочих температур среды/стенкиот-196 до+200C	Код изоляции021B8512	Количество контуровдва
Количество пластин78	Масса теплообменника (нетто), кг36,61	МодельB3-113-78(39/19+19)-3.0-HDQ

Все характеристики

Описание DANFOSS (RIDAN) B3-113-78-3,0-HDQ Теплообменник - 021H2691 (ДАНФОСС)

Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменники Данфосс составляет 12 месяцев с даты отгрузки со склада ООО «Данфосс» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Данфосс», указанной в транспортных документах.
Комплектность	В комплект поставки входит:теплообменник пластинчатый типа BPHE;паспорт;инструкция по эксплуатации.
Назначение изделия	Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Внешний вид теплообменников пластинчатых типа BPHEТеплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности. Типы теплообменных пластин представлены ниже.Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.Изображение теплообменных пластин типов H, L, M
Габаритные размеры (ВхШхГ), мм	490х250х186
Количество пластин	78
Модель	B3-113-78(39/19+19)-3.0-HDQ
Расчетное давление, бар	30
Рабочее давление, бар	30
Пробное давление, бар	45
Масса теплообменника (нетто), кг	36,61
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	N1/2
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	N1/2
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H7/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H1"1/8
Код изоляции	021B8512
Диапазон рабочих температур среды/стенки	от-196 до+200C
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L2
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L2
Вместимость канала Q3Q6/Q5Q4, л	6,08
Вместимость канала H1H2, л	6,24
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H1"1/8
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H7/8
Наличие дистрибьютора	есть
Количество контуров	два

Технические характеристики DANFOSS (RIDAN) B3-113-78-3,0-HDQ Теплообменник - 021H2691 (ДАНФОСС)

Основные характеристики

Вместимость канала H1H2, л	6,24
Вместимость канала Q3Q6/Q5Q4, л	6,08
Габаритные размеры (ВхШхГ), мм	490х250х186
Диапазон рабочих температур среды/стенки	от-196 до+200C
Код изоляции	021B8512
Количество контуров	два
Количество пластин	78
Масса теплообменника (нетто), кг	36,61
Модель	B3-113-78(39/19+19)-3.0-HDQ
Наличие дистрибьютора	есть
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутре	L2
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутре	L2
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутре	N1/2
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутре	N1/2
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутре	H7/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутре	H11/8
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутре	H7/8
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутре	H11/8
Пробное давление, бар	45
Рабочее давление, бар	30
Расчетное давление, бар	30
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
