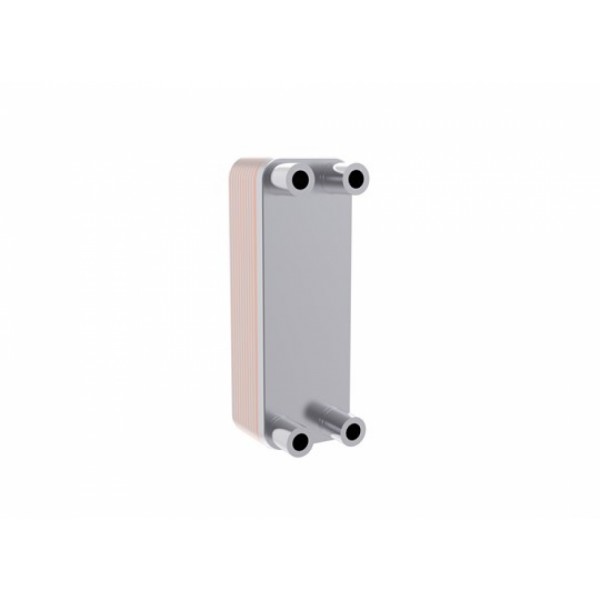

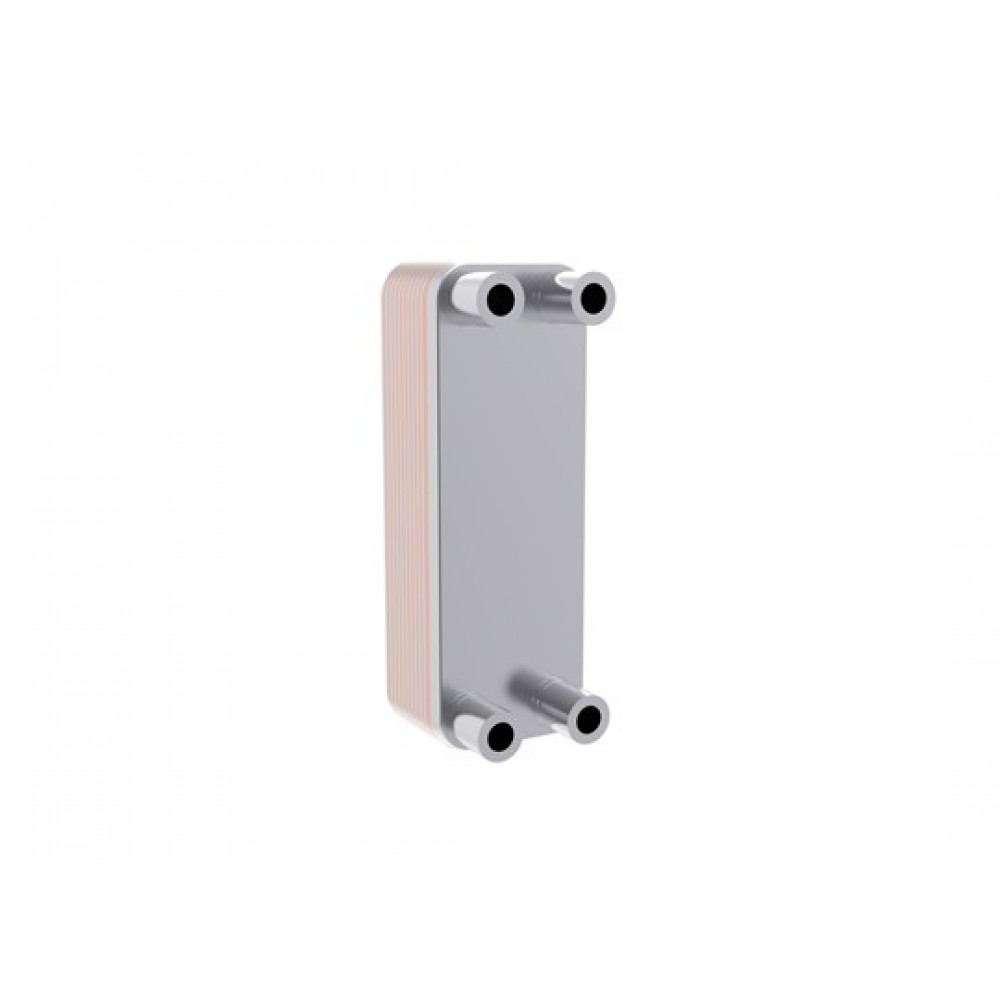

DANFOSS (RIDAN) B3-014-14-3,0-H Теплообменник - 021H4285

Name: DANFOSS (RIDAN) B3-014-14-3,0-H Теплообменник - 021H4285
Brand: DANFOSS
SKU: 021H4285
Price: 9255 RUB
Availability: InStock

9 255 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Расчетное давление, бар	30
Рабочее давление, бар	30
Пробное давление, бар	45
Диапазон рабочих температур среды/стенки	от-196 до+200C
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменники Данфосс составляет 12 месяцев с даты отгрузки со склада ООО «Данфосс» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Данфосс», указанной в транспортных документах.
Назначение изделия	Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Внешний вид теплообменников пластинчатых типа BPHEТеплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности. Типы теплообменных пластин представлены ниже.Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.Изображение теплообменных пластин типов H, L, M
Модель	B3-014-14-3,0-H
Количество пластин	14
Вместимость канала Q1Q2, л	0,14
Вместимость канала Q3Q4, л	0,12
Код изоляции	021B8022
Габаритные размеры (ВхШхГ), мм	207х77х39,2
Масса теплообменника (нетто), кг	1,07
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L3/4
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L3/4
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L3/4
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	L3/4
Количество контуров	один
Наличие дистрибьютора	нет
Комплектность	КомплектностьВ комплект поставки входит:теплообменник пластинчатый типа BPHE;паспорт;инструкция по эксплуатации.

Технические характеристики 021H4285

Основные характеристики

Вместимость канала Q1Q2, л: 0,14
Вместимость канала Q3Q4, л: 0,12
Габаритные размеры (ВхШхГ), мм: 207х77х39,2
Диапазон рабочих температур среды/стенки: от-196 до+200C
Код изоляции: 021B8022
Количество контуров: один
Количество пластин: 14
Масса теплообменника (нетто), кг: 1,07
Модель: B3-014-14-3,0-H

Наличие дистрибьютора: нет
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутре: L3/4
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутре: L3/4
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутре: L3/4
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутре: L3/4
Пробное давление, бар: 45
Рабочее давление, бар: 30
Расчетное давление, бар: 30
Тип рабочей среды: негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
