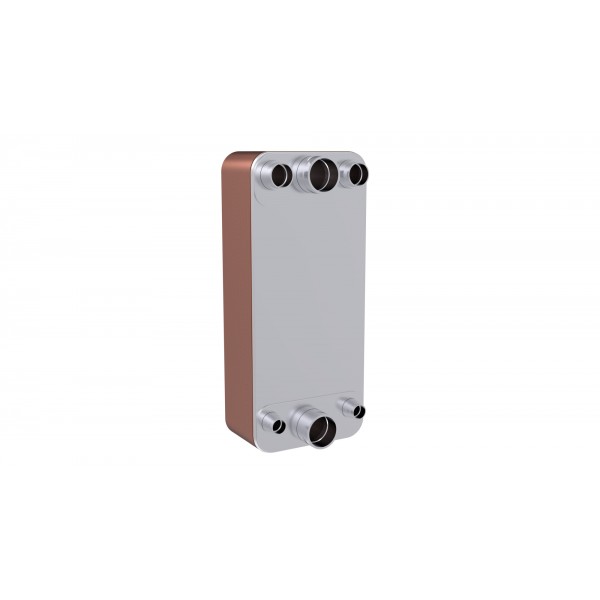

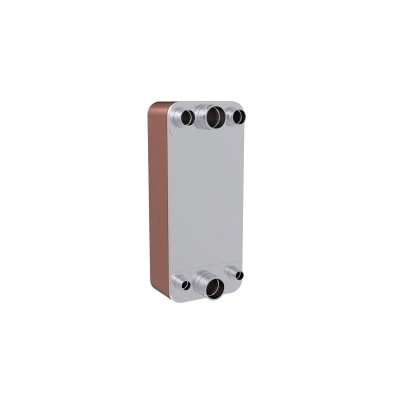

DANFOSS (RIDAN) B3-210-134-3,0-HDQ Теплообменник - 021H8418

Name: DANFOSS (RIDAN) B3-210-134-3,0-HDQ Теплообменник - 021H8418
Brand: DANFOSS
SKU: 021H8418
Price: 779432 RUB
Availability: InStock

779 432 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Расчетное давление, бар	30
Рабочее давление, бар	30
Пробное давление, бар	45
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H1"1/8
Диапазон рабочих температур среды/стенки	от-196 до+200C
Тип рабочей среды	негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H2"1/8
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменники Данфосс составляет 12 месяцев с даты отгрузки со склада ООО «Данфосс» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Данфосс», указанной в транспортных документах.
Комплектность	В комплект поставки входит:теплообменник пластинчатый типа BPHE;паспорт;инструкция по эксплуатации.
Назначение изделия	Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Внешний вид теплообменников пластинчатых типа BPHEТеплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности. Типы теплообменных пластин представлены ниже.Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.Изображение теплообменных пластин типов H, L, M
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H3"1/8
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H3"1/8
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H2"1/8
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)	H1"1/8
Наличие дистрибьютора	есть
Количество контуров	два
Модель	B3-210-134(67/33+33)-3.0-HDQ
Количество пластин	134
Масса теплообменника (нетто), кг	120,2
Вместимость канала Q3Q6/Q5Q4, л	13,2
Вместимость канала H1H2, л	26,8
Габаритные размеры (ВхШхГ), мм	739х322х383

Технические характеристики 021H8418

Основные характеристики

Вместимость канала H1H2, л: 26,8
Вместимость канала Q3Q6/Q5Q4, л: 13,2
Габаритные размеры (ВхШхГ), мм: 739х322х383
Диапазон рабочих температур среды/стенки: от-196 до+200C
Количество контуров: два
Количество пластин: 134
Масса теплообменника (нетто), кг: 120,2
Модель: B3-210-134(67/33+33)-3.0-HDQ
Наличие дистрибьютора: есть
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутре: H31/8

Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутре: H31/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутре: H11/8
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутре: H21/8
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутре: H11/8
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутре: H21/8
Пробное давление, бар: 45
Рабочее давление, бар: 30
Расчетное давление, бар: 30
Тип рабочей среды: негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
