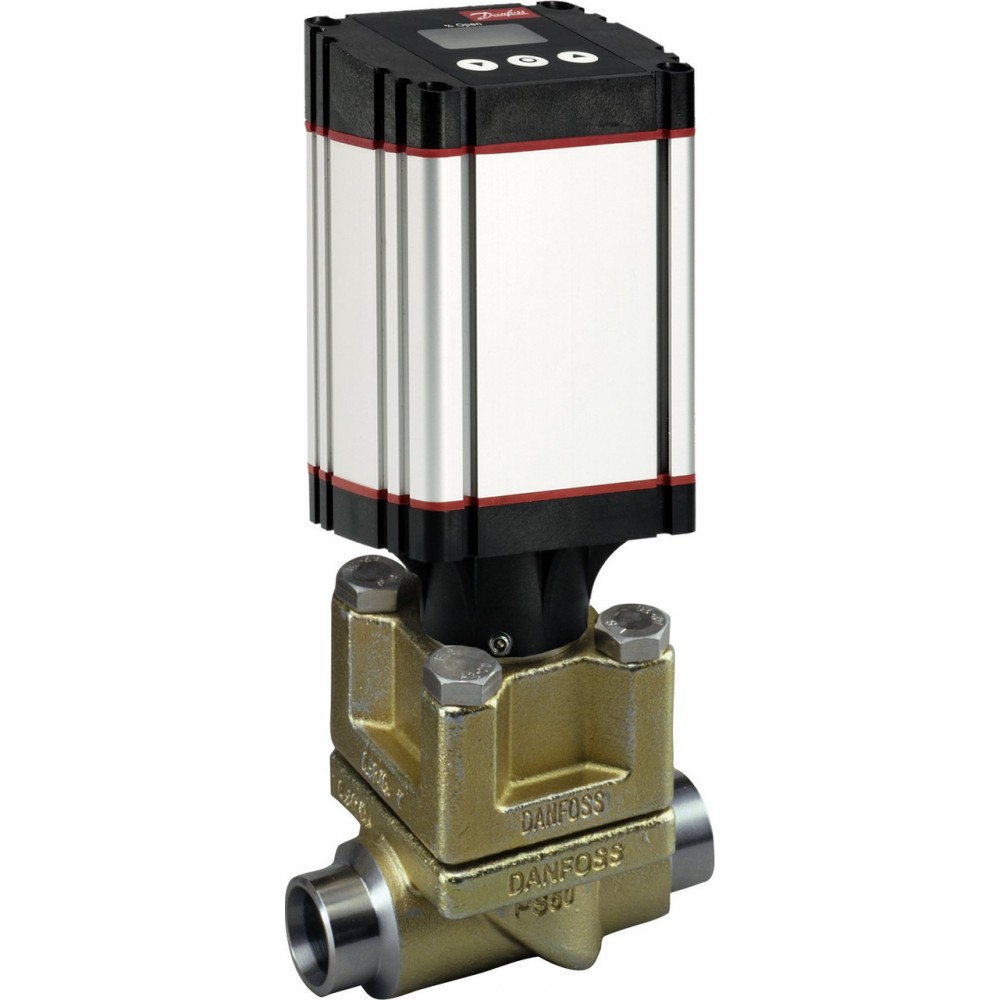

DANFOSS (RIDAN) ICM 20-A (D 25) Клапан универсальный - 027H1020 (ДАНФОСС)
Характеристики
| H, мм40 | H2, мм85 | H₁, мм192 |
| L, мм107 | L2, мм65 | L₁, мм102 |
| Вес (ICM+ICAD), кг3 | Время полного открытия или закрытия клапана при максимальной зада3 | Класс герметичности затвораА (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
Оптовая цена?
Описание DANFOSS (RIDAN) ICM 20-A (D 25) Клапан универсальный - 027H1020 (ДАНФОСС)
| Гарантийные обязательства | Гарантийные обязательствагарантирует соответствие клапана ICM техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICM при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделияКлапаны-регуляторы универсальные типа ICM, (далее - клапаны ICM) – предназначены для регулирования процесса расширения хладагента на жидкостных линиях с фазовым переходом или без него, а также для регулирования давления и температуры на линиях всасывания сухого, влажного пара и на линиях горячего газа.Клапаны ICM сконструированы таким образом, что усилия открытия и закрытия клапана в них уравновешены, поэтому для всего диапазона клапанов (от DN 20 до DN 150) существует всего два типоразмера привода ICAD.Клапаны ICM удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 ... +120 |
| L2, мм | 65 |
| H2, мм | 85 |
| L, мм | 107 |
| H, мм | 40 |
| L₁, мм | 102 |
| H₁, мм | 192 |
| Пропускная способность Kvs, м³/ч | 0,6 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Максимальный открывающий перепад давлений (MOPD), бар | 52 |
| Размер корпуса клапана DN, мм | 20 |
| Тип присоединения, мм | 25 D (1") - под сварку встык, EN 10220 |
| Температура окружающей среды (ICM + ICAD), °С | -30 ... +50 |
| Время полного открытия или закрытия клапана при максимальной заданной скорости привода ICAD, сек. | 3 |
| Привод, (заказывается отдельно) | ICAD 600A |
| Вес (ICM+ICAD), кг | 3 |
| Масса (ICM+ICAD), кг | 3 |
Технические характеристики DANFOSS (RIDAN) ICM 20-A (D 25) Клапан универсальный - 027H1020 (ДАНФОСС)
Основные характеристики
| H, мм | 40 |
|---|---|
| H2, мм | 85 |
| H₁, мм | 192 |
| L, мм | 107 |
| L2, мм | 65 |
| L₁, мм | 102 |
| Вес (ICM+ICAD), кг | 3 |
| Время полного открытия или закрытия клапана при максимальной зада | 3 |
| Класс герметичности затвора | А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Максимальный открывающий перепад давлений (MOPD), бар | 52 |
| Масса (ICM+ICAD), кг | 3 |
| Привод, (заказывается отдельно) | ICAD 600A |
| Пропускная способность Kvs, м³/ч | 0,6 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Размер корпуса клапана DN, мм | 20 |
| Температура окружающей среды (ICM + ICAD), °С | -30 ... +50 |
| Температура рабочей среды, °С | -60 ... +120 |
| Тип присоединения, мм | 25 D (1) - под сварку встык, EN 10220 |
