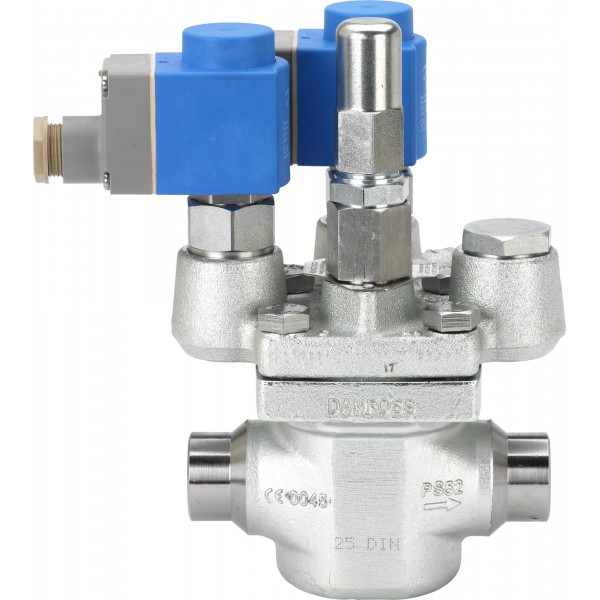

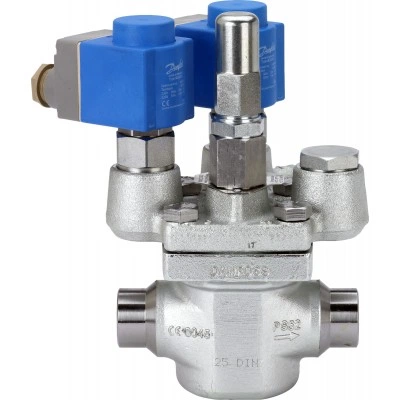

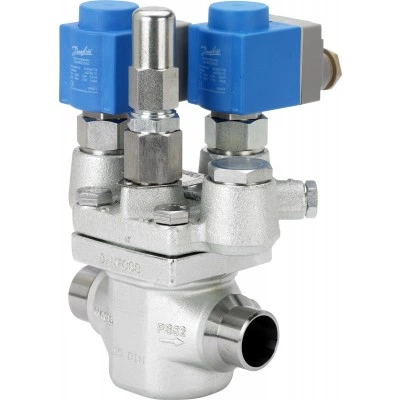

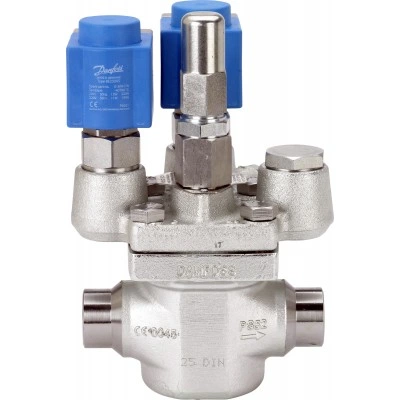

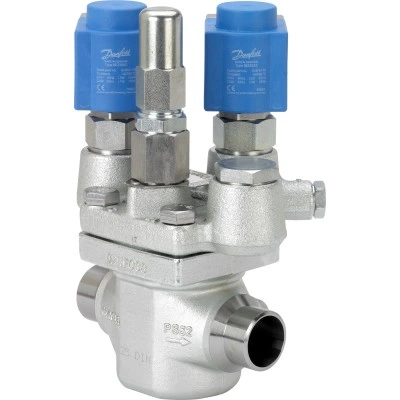

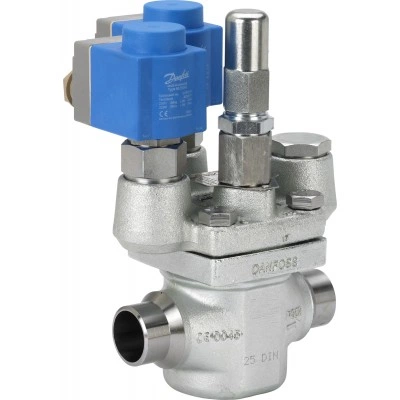

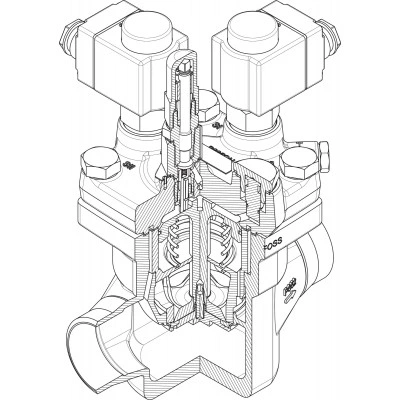

DANFOSS (RIDAN) ICSH 25-25 25D Клапан электромагнитный - 027H2309

Name: DANFOSS (RIDAN) ICSH 25-25 25D Клапан электромагнитный - 027H2309
Brand: DANFOSS
SKU: 027H2309

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

L, мм	135
L₁, мм	65
Температура рабочей среды, °С	-60 ... +120
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Размер корпуса клапана DN, мм	25
L3max (s1), мм	138
L3max (s-2), мм	123
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
L4, мм	100,5
H4, мм	174
Вес, кг	3,8
H3, мм	61
H2, мм	168,5
H₁, мм	39,5
L2, мм	146,5
Тип присоединения, мм	25D (1") - под сварку встык, EN 10220
Пропускная способность Kvs, м³/ч	11,5
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапанов ICSH техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы ICSH при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

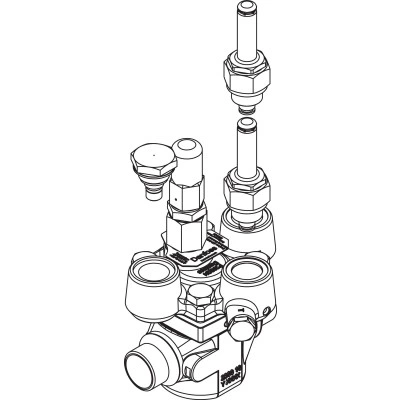

Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·2 пилота EVM NC;·заглушка А+В;·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);

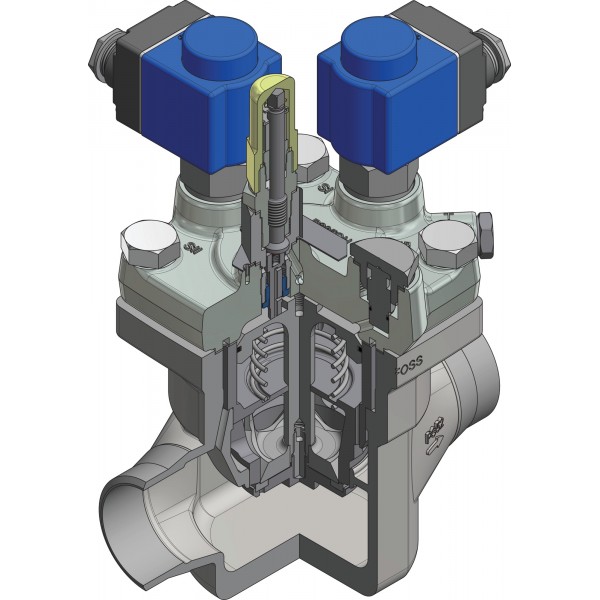

Назначение изделия	Назначение изделия2.1 НазначениеЭлектромагнитные клапаны типа ICSH {{field:Модификация}} (далее – клапаны ICSH) предназначены для установки на линии подачи горячих паров в испарители с оттайкой горячим газом и открываются в 2 этапа (ступени) во избежание гидравлического удара в начальный период оттаивания. Обе ступени активируются сигналом от PLC-контроллера, подающего питание на электромагнитные катушки с определенной временной задержкой.Клапаны ICSH удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалENASTM1КорпусНизкотемпературная стальG20Mn5QT EN 10213-3LCC A3522Верхняя крышкаНизкотемпературная стальP285QH EN-10222-4LF2 A3503УплотнениеБезасбестовый материал4УплотнениеАлюминий5УплотнениеАлюминий6EVM NC7УплотнениеНейлон8КолпачокСталь9СтопорНейлон10Механизм ручного открытияСталь11Корпус направляющейНержавеющая сталь12Пружинная втулкаНержавеющая сталь13ПружинаСталь14НаправляющаяНержавеющая сталь15Втулка направляющейЧугун16ЗаглушкаСталь17ПоршеньСталь18ЦилиндрСталь19ПружинаСталь20Кольцевое уплотнениеХлоропрен (неопрен)21Кольцевое уплотнениеХлоропрен (неопрен)22Конус функционального модуляСталь23Уплотнение конусаPTFE24БолтНержавеющая стальA2-70 EN1515-1A2-70, B1054

Технические характеристики 027H2309

Основные характеристики

H2, мм: 168,5
H3, мм: 61
H4, мм: 174
H₁, мм: 39,5
L, мм: 135
L2, мм: 146,5
L3max (s-2), мм: 123
L3max (s1), мм: 138
L4, мм: 100,5

L₁, мм: 65
Вес, кг: 3,8
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.: 52
Пропускная способность Kvs, м³/ч: 11,5
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 25
Температура рабочей среды, °С: -60 ... +120
Тип присоединения, мм: 25D (1) - под сварку встык, EN 10220
