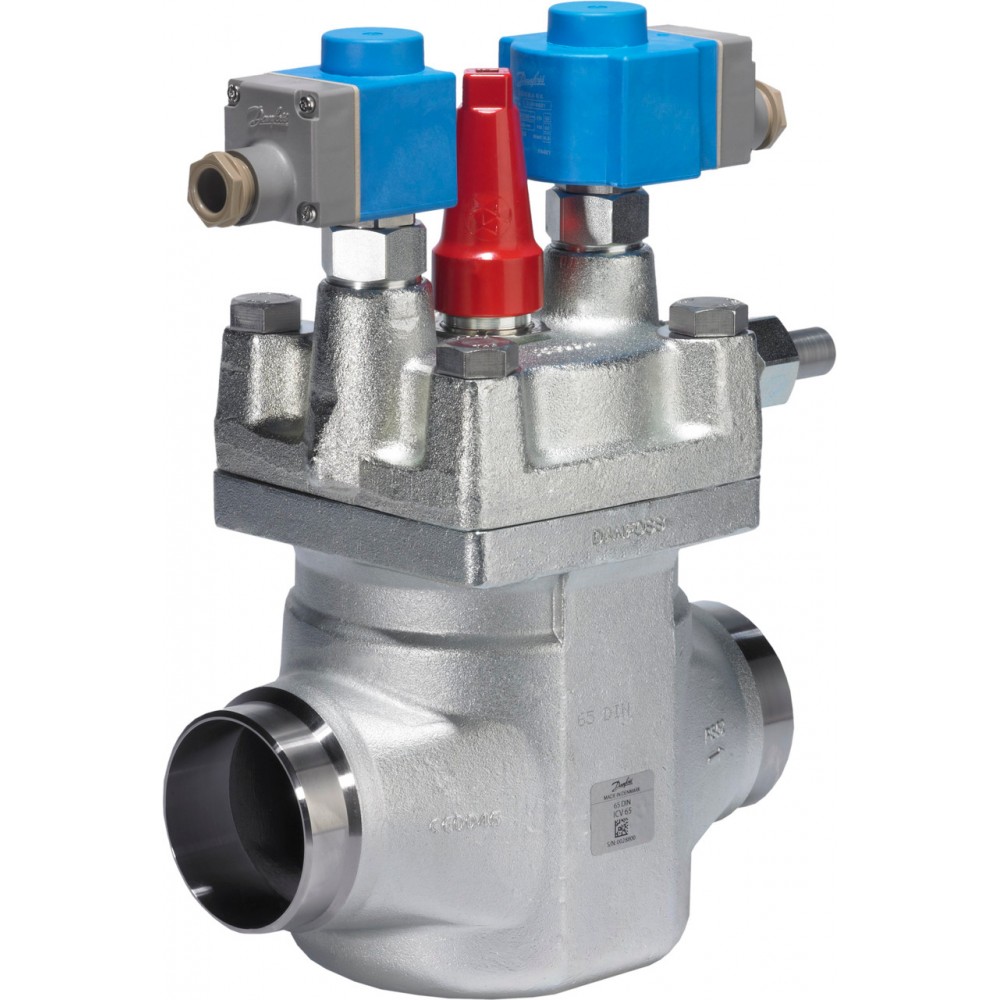

DANFOSS (RIDAN) ICLX 65 (D 65) Клапан соленоидный - 027H6040

Name: DANFOSS (RIDAN) ICLX 65 (D 65) Клапан соленоидный - 027H6040
Brand: DANFOSS
SKU: 027H6040

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

L, мм	230
H2, мм	257
L₁, мм	130
Температура рабочей среды, °С	-60 ... +120
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Размер корпуса клапана DN, мм	65
Тип присоединения, мм	65 D (2 1/2") - под сварку встык, EN 10220
Размер, мм	65
Пропускная способность Kv, м3/ч	82
Пропускная способность Сv, ам. гал/мин	95
Исполнение	Низкотемпературная сталь
3 - Главный поршень	Сталь
4 - Спускной поршень	Сталь
5 - Пластина седла, основная	ПТФЭ
6 - Пластина седла, для выпуска	ПТФЭ
7 - Прокладка	Волокно, без асбеста
8 - Шпиндель ручного управления	Нержавеющая сталь
9 - Сальник	Сталь
Опция D	Сталь
11 - Пружина - главная	Нержавеющая сталь
12 - Выпускная пружина	Нержавеющая сталь
13 - Уплотнительное кольцо	Хлоропрен (неопрен)
14 - Уплотнительное кольцо	Хлоропрен (неопрен)
16 - Уплотнительное кольцо	Хлоропрен (неопрен)
17 - Уплотнительное кольцо	Хлоропрен (неопрен)
18 - Уплотнительное кольцо	Хлоропрен (неопрен)
19 - Уплотнительное кольцо	Хлоропрен (неопрен)
20 - Уплотнение	ПТФЭ
21 - Уплотнение	ПТФЭ
22 - Болт	Нержавеющая сталь
23 - Пилотный клапан EVM, NC (нормально)	-
24 - заиклроыттныыйй) клапан EVM, NO (нормально)	-
25 - Впуск внешнего давления	-
L, мм (дюйм)	-
L1, мм(дюйм)	130(5,1)
L2, мм(дюйм)	141(5,6)
L3max 10Вт, мм(дюйм)	125(4,9)
Температура рабочей среды	от –60°С до +120°С
Максимальное рабочее давление Ру, бар	52
L3max 20Вт, мм(дюйм)	135(5,3)
L4, мм(дюйм)	163(6,4)
H1, мм(дюйм)	69(2,7)
H2, мм(дюйм)	257(10,1)
H3, мм(дюйм)	123(4,8)
H4, мм(дюйм)	234(9,2)
Масса, кг, не более	20,3
H₁, мм	69
H3, мм	123
H4, мм	234
L2, мм	141
Вес, кг	20,3
L4, мм	163
L3max, мм	135
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Максимальный открывающий перепад давлений (MOPD), бар	21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Требования к катушкам:	Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
2 - Верхняя крышка	ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь
15 - Уплотнительное кольцо	только ICLX 100-150,Хлоропрен (неопрен)
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов типа ICLX техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов типа ICLX – 12 месяцев с даты продажи или 18 месяцев с даты производства.Срок службы клапанов типа ICLX при соблюдении рабочих параметров согласно паспортупроведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входят:· клапан типа ICLX;· упаковочная коробка;· инструкция на изделие;- паспорт (предоставляется по запросу в электронной форме);-руководство по эксплуатации (предоставляется по запросу в электронном виде);· дополнительный монтажный комплект.
Назначение изделия	Клапаны электромагнитные (соленоидные) типа ICLX (далее – клапаны типа ICLX) – это двухступенчатые основные клапаны с установленными на них управляющими соленоидными клапанами. Они используют для своего открытия внешнее давление, поэтому наличие перепада давления на клапане при этом не обязательно.Клапаны типа ICLX исключают появление гидроудара благодаря тому, что способны открываться в 2 этапа. На первом этапе клапан открывается примерно на 10% от его пропускной способности. После этого происходит постепенное выравнивание давления. На втором этапе, при понижении перепада давлений на клапане до Δp<1.25 клапан автоматически открывается полностью.С помощью простой процедуры можно настроить клапан на одноступенчатое открытие –все необходимое поставляется в комплекте.Клапаны типа ICLX устанавливаются на всасывающих линиях холодильных установок исистем кондиционирования воздуха.Клапан типа ICLX можно использовать в качестве запорного клапана для открытия линийвсасывания после оттаивания испарителя горячим газом.
Тип присоединения	Под сварку встык DIN(EN 10220)
Пропускная способность Kvs, м³/ч	82

Технические характеристики 027H6040

Основные характеристики

11 - Пружина - главная: Нержавеющая сталь
12 - Выпускная пружина: Нержавеющая сталь
13 - Уплотнительное кольцо: Хлоропрен (неопрен)
14 - Уплотнительное кольцо: Хлоропрен (неопрен)
15 - Уплотнительное кольцо: только ICLX 100-150,Хлоропрен (неопрен)
16 - Уплотнительное кольцо: Хлоропрен (неопрен)
17 - Уплотнительное кольцо: Хлоропрен (неопрен)
18 - Уплотнительное кольцо: Хлоропрен (неопрен)
19 - Уплотнительное кольцо: Хлоропрен (неопрен)
2 - Верхняя крышка: ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь
20 - Уплотнение: ПТФЭ
21 - Уплотнение: ПТФЭ
22 - Болт: Нержавеющая сталь
23 - Пилотный клапан EVM, NC (нормально): -
24 - заиклроыттныыйй) клапан EVM, NO (нормально): -
25 - Впуск внешнего давления: -
3 - Главный поршень: Сталь
4 - Спускной поршень: Сталь
5 - Пластина седла, основная: ПТФЭ
6 - Пластина седла, для выпуска: ПТФЭ
7 - Прокладка: Волокно, без асбеста
8 - Шпиндель ручного управления: Нержавеющая сталь
9 - Сальник: Сталь
H1, мм(дюйм): 69(2,7)
H2, мм: 257
H2, мм(дюйм): 257(10,1)
H3, мм: 123
H3, мм(дюйм): 123(4,8)
H4, мм: 234
H4, мм(дюйм): 234(9,2)
H₁, мм: 69

L, мм: 230
L, мм (дюйм): -
L1, мм(дюйм): 130(5,1)
L2, мм: 141
L2, мм(дюйм): 141(5,6)
L3max 10Вт, мм(дюйм): 125(4,9)
L3max 20Вт, мм(дюйм): 135(5,3)
L3max, мм: 135
L4, мм: 163
L4, мм(дюйм): 163(6,4)
L₁, мм: 130
Вес, кг: 20,3
Исполнение: Низкотемпературная сталь
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.: 52
Максимальное рабочее давление Ру, бар: 52
Максимальный открывающий перепад давлений (MOPD), бар: 21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Масса, кг, не более: 20,3
Опция D: Сталь
Пропускная способность Kv, м3/ч: 82
Пропускная способность Kvs, м³/ч: 82
Пропускная способность Сv, ам. гал/мин: 95
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Размер корпуса клапана DN, мм: 65
Размер, мм: 65
Температура рабочей среды: от –60°С до +120°С
Температура рабочей среды, °С: -60 ... +120
Тип присоединения: Под сварку встык DIN(EN 10220)
Тип присоединения, мм: 65 D (2 1/2) - под сварку встык, EN 10220
Требования к катушкам: Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
