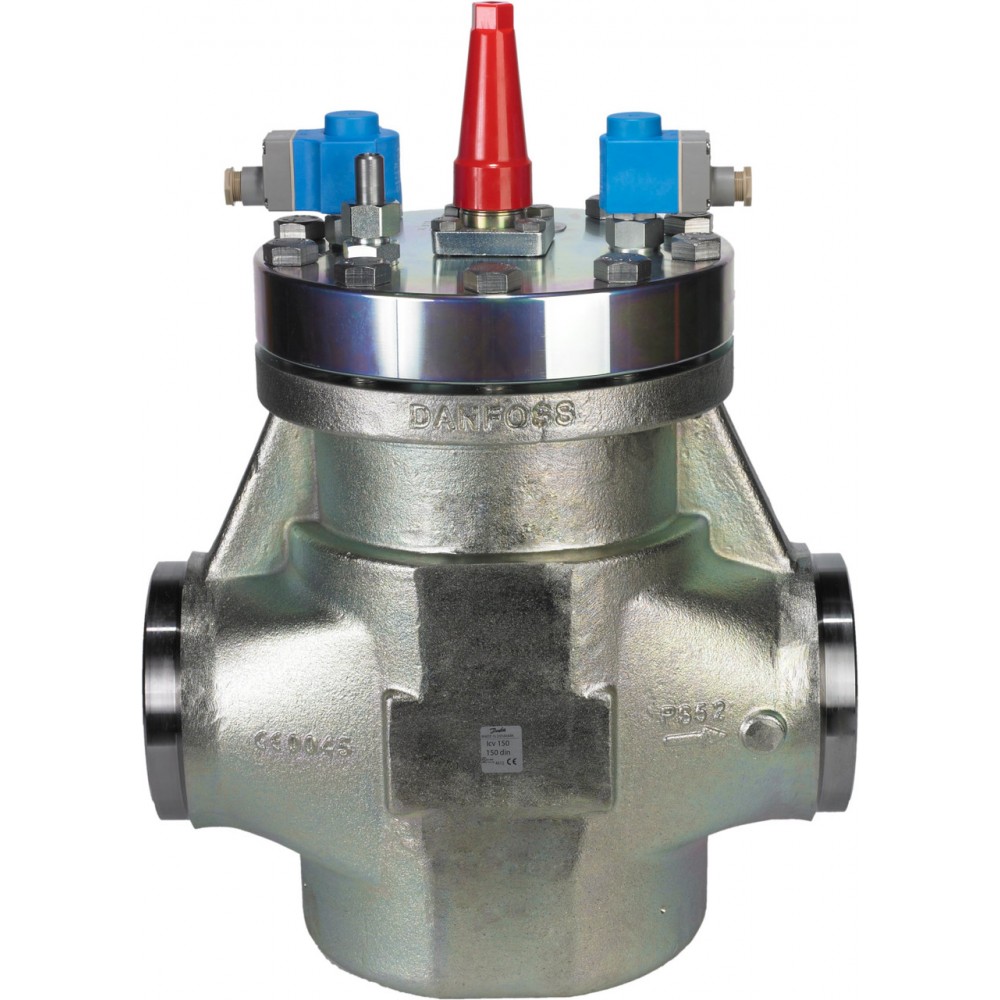

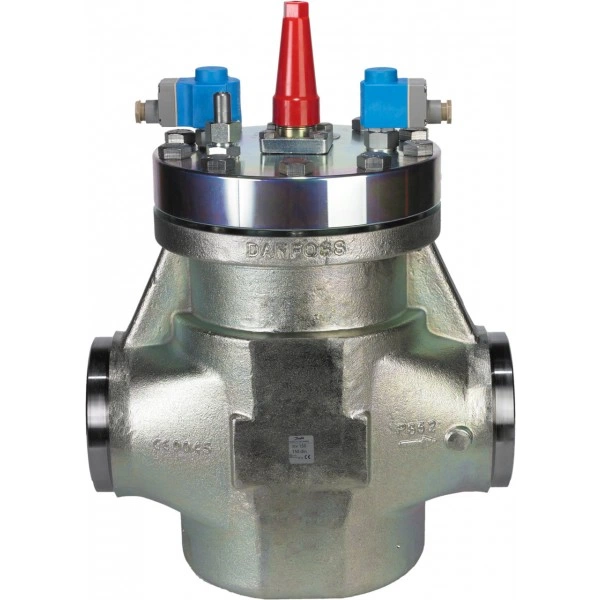

DANFOSS (RIDAN) ICLX 125 A Клапан соленоидный - 027H7158 (ДАНФОСС)

Нет в наличии Артикул: 027H7158

Характеристики

H2, мм305	H3, мм376	H₁, мм142
L, мм350	L2, мм260	L₁, мм215
Вес, кг80,8	Класс герметичности затвораА (нет видимых утечек при испытании) по ГОСТ 9544 – 2015	Максимальное рабочее давление (PN), бар изб.52

Все характеристики

Описание DANFOSS (RIDAN) ICLX 125 A Клапан соленоидный - 027H7158 (ДАНФОСС)

L, мм	350
Температура рабочей среды, °С	-60 ... +120
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Максимальный открывающий перепад давлений (MOPD), бар	21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Требования к катушкам:	Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
H₁, мм	142
Пропускная способность Kvs, м³/ч	225
Номинальный диаметр DN, мм	125
L₁, мм	215
H2, мм	305
L2, мм	260
Вес, кг	80,8
H3, мм	376
Тип присоединения, мм	125 A (5") - под сварку встык, ANSI
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICLX техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICLX при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·пилотный клапан EVM (NC);·пилотный клапан EVM (NO);·внешний пилотный штуцер, включая дроссельное устройство диаметром D=1,8 мм;·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны электромагнитные (соленоидные) типа ICLX {{field:Модификация} (далее – клапаны ICLX) – это двухступенчатые основные клапаны с установленными на них управляющими соленоидными клапанами. Они используют для своего открытия внешнее давление, поэтому наличие перепада давления на клапане при этом не обязательно.Клапаны ICLX исключают появление гидроудара благодаря тому, что способны открываться в 2 этапа. На первом этапе клапан открывается примерно на 10% от его пропускной способности. После этого происходит постепенное выравнивание давления. На втором этапе, при понижении перепада давлений на клапане до Δp < 1,25 клапан автоматически открывается полностью.С помощью простой процедуры можно настроить клапан на одноступенчатое открытие – все необходимое поставляется в комплекте.Клапаны ICLX устанавливаются на всасывающих линиях холодильных установок и систем кондиционирования воздуха.Клапан ICLX можно использовать в качестве запорного клапана для открытия линий всасывания после оттаивания испарителя горячим газом.Клапаны ICLX удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус клапанНизкотемпературная стальG20Mn5QT, EN 10213-32Крышка клапанаНизкотемпературная стальP285QH, EN 10222-43Основной поршеньСталь4Спускной поршеньСталь5Седло клапана основноеPTFE (Тефлон)6Седло клапана спускноеPTFE (Тефлон)7Кольцевое уплотнениеБезасбестовое волокно8Шток ручного открытияНерж. сталь9СальникСталь10ВставкаСталь11Основная пружинаНерж. сталь12Спускная пружинаНерж. сталь13Уплотнительное кольцоХлоропрен (неопрен)14Уплотнительное кольцоХлоропрен (неопрен)15Уплотнительное кольцоХлоропрен (неопрен)16Уплотнительное кольцоХлоропрен (неопрен)17Уплотнительное кольцоХлоропрен (неопрен)18Уплотнительное кольцоХлоропрен (неопрен)19Уплотнительное кольцоХлоропрен (неопрен)20УплотнениеPTFE (Тефлон)21УплотнениеPTFE (Тефлон)22БолтыНерж. стальA2-70, EN 1515-123Пилотный клапан EVM, NC(нормально закрытый)24Пилотный клапан EVM, NO(нормально открытый)25Штуцер внешнего давления

Технические характеристики DANFOSS (RIDAN) ICLX 125 A Клапан соленоидный - 027H7158 (ДАНФОСС)

Основные характеристики

H2, мм	305
H3, мм	376
H₁, мм	142
L, мм	350
L2, мм	260
L₁, мм	215
Вес, кг	80,8
Класс герметичности затвора	А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Максимальный открывающий перепад давлений (MOPD), бар	21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Номинальный диаметр DN, мм	125
Пропускная способность Kvs, м³/ч	225
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 ... +120
Тип присоединения, мм	125 A (5) - под сварку встык, ANSI
Требования к катушкам	Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
