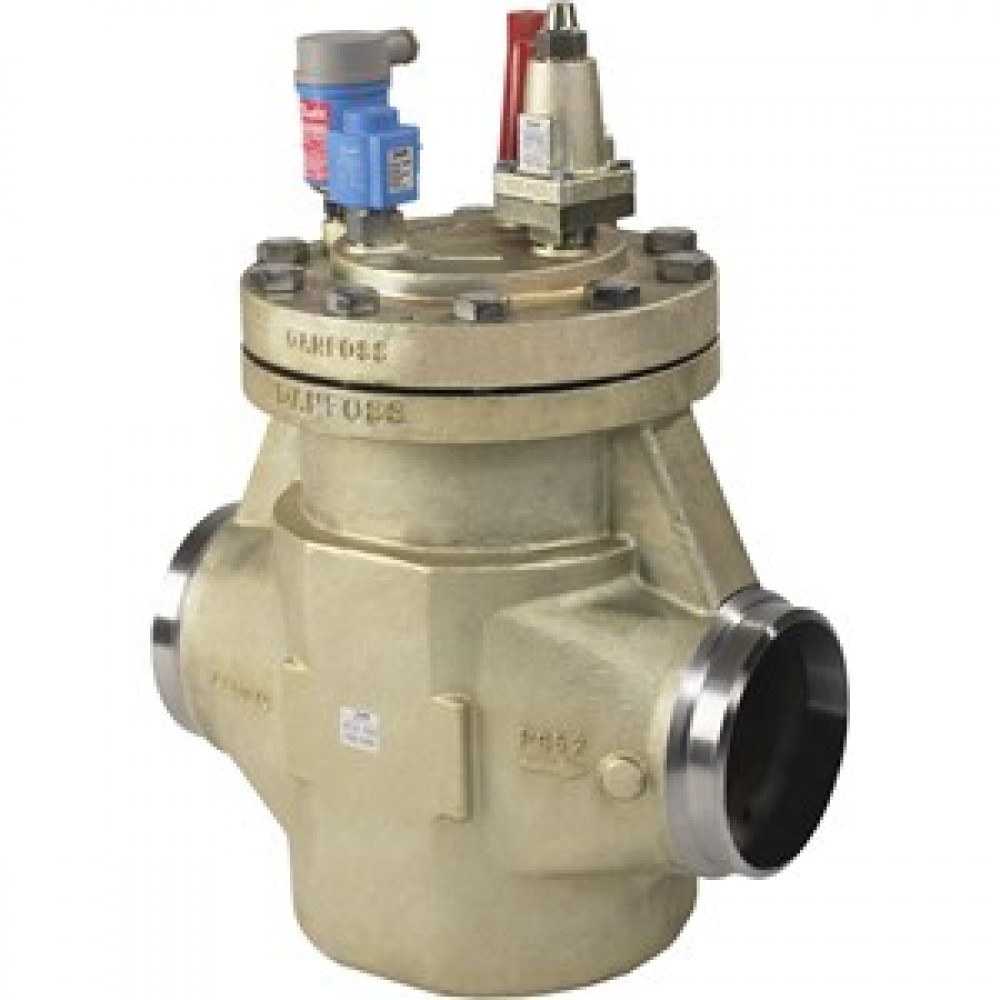

DANFOSS (RIDAN) ICS 150 Клапан-регулятор универсальный. - 027H7161

Name: DANFOSS (RIDAN) ICS 150 Клапан-регулятор универсальный. - 027H7161
Brand: DANFOSS
SKU: 027H7161
Price: 688370 RUB
Availability: InStock

688 370 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа ICS техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов-регуляторов давления типа ICS составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов-регуляторов давления типа ICS при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	2.1 НазначениеКлапаны-регуляторы давления типа ICS, {{field:Модификация}} (далее - клапаны ICS) – это сервоприводные клапаны с пилотным управлением для регулирования давления хладагента в системах охлаждения и выполнения функции ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ.Клапаны ICS могут использоваться на сторонах высокого и низкого давления, в линиях всасывания сухого и влажного пара, а также в линиях жидкого хладагента без фазового перехода (то есть там, где жидкость не дросселируется в клапане). Работа клапана зависит только от управляющего давления, подаваемого на клапан через управляющие клапаны или через внешнюю управляющую линию.Клапаны ICS удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусНизкотемпературная стальG20Mn5QT, EN 10213-32Крышка клапанаНизкотемпературная стальG20Mn5QT, EN 10213-33Функциональный модуль(в сборе)3aПоршень/штокНерж. сталь / сталь3bПоршневое кольцоСталь3cЦилиндрическая вставкаСталь3dПружинаСталь3eКонус клапанаНерж. сталь / сталь3fУплотнение посадочного седлаPTFE (Тефлон)3gФиксирующее уплотнениеСталь3hУплотнительное кольцоХлоропрен (неопрен)4Кольцевое уплотнениеБезасбестовое волокно5БолтыНерж. стальA2-70, EN 1515-16ЗаглушкаСталь7Рым-болтГальванизированная сталь8Шток ручного открытияСталь
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С	-60 ... +120
L2, мм	58
L3, мм	69
L4, мм	96
H2, мм	425
H3, мм	297
L, мм	445
H4, мм	256
L₁, мм	107
H₁, мм	168
Пропускная способность Kvs, м³/ч	354
B₁, мм	150
Вес, кг	115
B2, мм	48
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Тип присоединения, мм	150 A (6") - под сварку встык, ANSI
Количество пилотных штуцеров	3
B3, мм	52
B4, мм	50
Номинальный диаметр DN, мм	150

Технические характеристики 027H7161

Основные характеристики

B2, мм: 48
B3, мм: 52
B4, мм: 50
B₁, мм: 150
H2, мм: 425
H3, мм: 297
H4, мм: 256
H₁, мм: 168
L, мм: 445
L2, мм: 58
L3, мм: 69

L4, мм: 96
L₁, мм: 107
Вес, кг: 115
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Количество пилотных штуцеров: 3
Максимальное рабочее давление (PN), бар изб.: 52
Номинальный диаметр DN, мм: 150
Пропускная способность Kvs, м³/ч: 354
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -60 ... +120
Тип присоединения, мм: 150 A (6) - под сварку встык, ANSI
