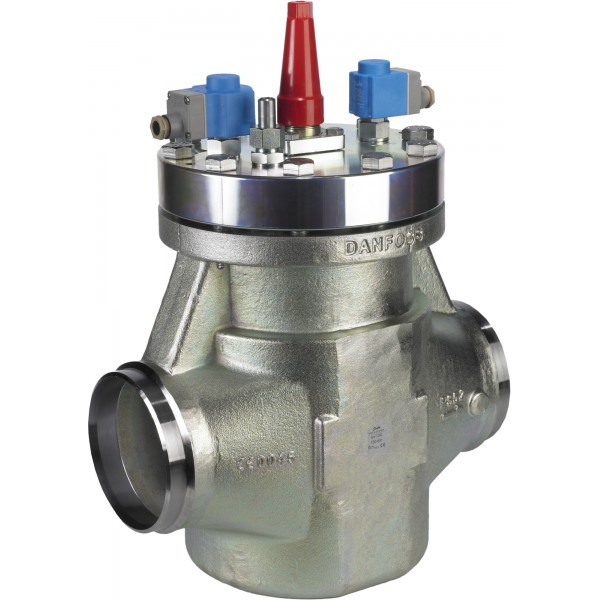

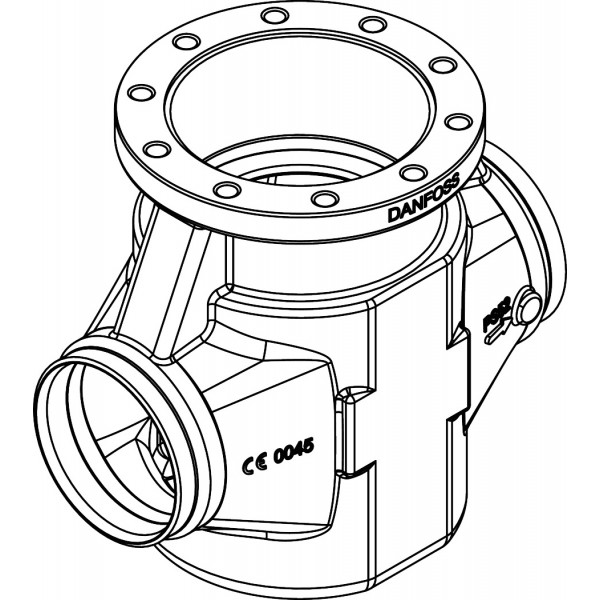

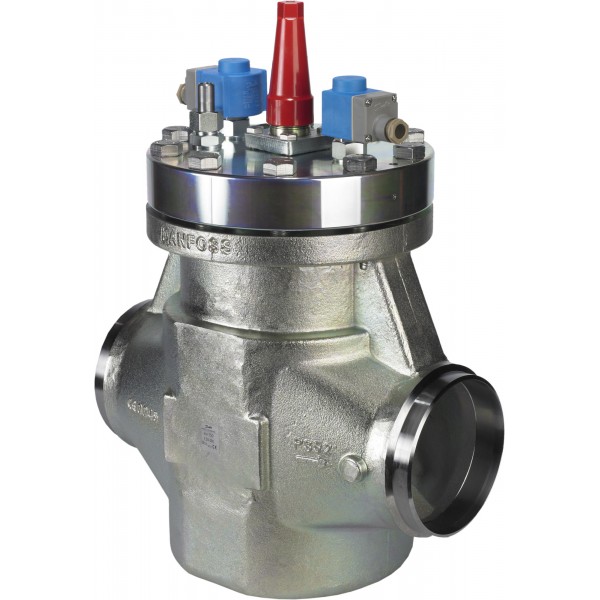

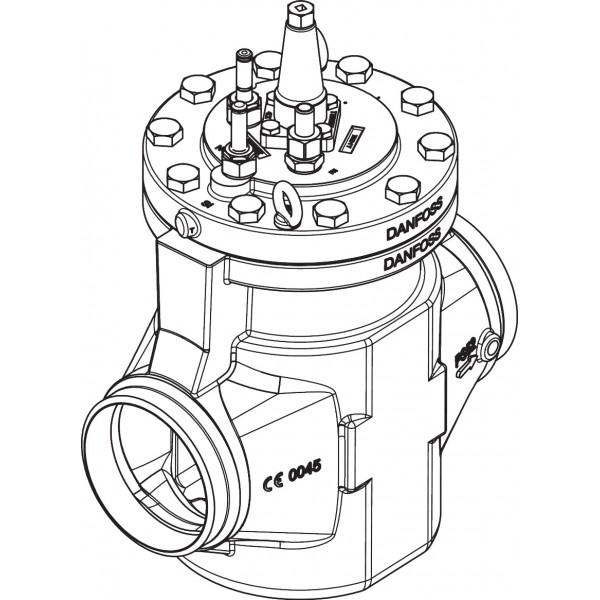

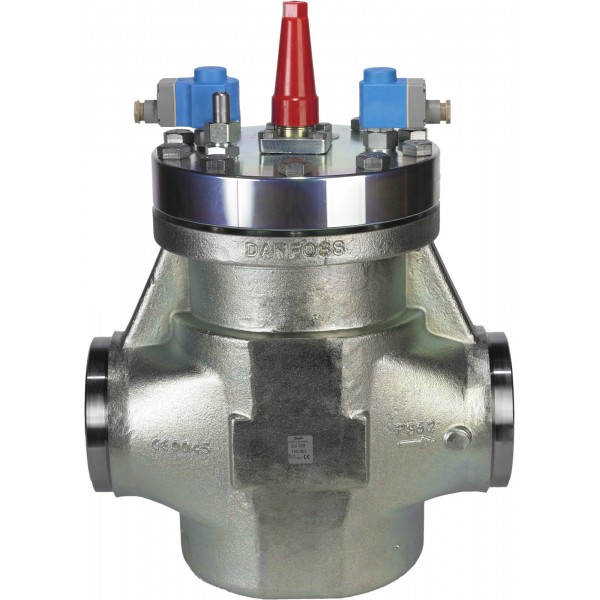

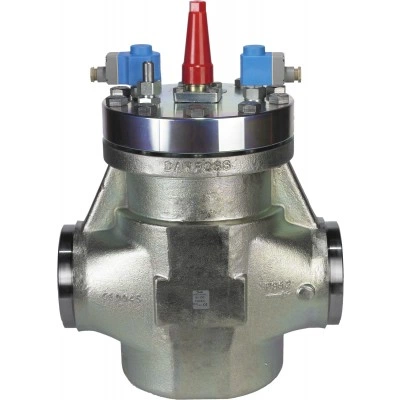

DANFOSS (RIDAN) ICLX 150 (D 150) Клапан соленоидный - 027H7167

Name: DANFOSS (RIDAN) ICLX 150 (D 150) Клапан соленоидный - 027H7167
Brand: DANFOSS
SKU: 027H7167

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Температура рабочей среды, °С	-60 ... +120
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
H₁, мм	170
H2, мм	357
H3, мм	426
L, мм	445
L₁, мм	225
L2, мм	300
Вес, кг	132,5
Максимальное рабочее давление (PN), бар изб.	52
Тип присоединения, мм	150 D (6") - под сварку встык, EN 10220
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана ICLX техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICLX при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входят:·клапан {{field:Модификация}}·пилотный клапан EVM (NC);·пилотный клапан EVM (NO);·внешний пилотный штуцер, включая дроссельное устройство диаметром D=1,8 мм;·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	2.1 НазначениеКлапаны электромагнитные (соленоидные) типа ICLX {{field:Модификация} (далее – клапаны ICLX) – это двухступенчатые основные клапаны с установленными на них управляющими соленоидными клапанами. Они используют для своего открытия внешнее давление, поэтому наличие перепада давления на клапане при этом не обязательно.Клапаны ICLX исключают появление гидроудара благодаря тому, что способны открываться в 2 этапа. На первом этапе клапан открывается примерно на 10% от его пропускной способности. После этого происходит постепенное выравнивание давления. На втором этапе, при понижении перепада давлений на клапане до Δp < 1,25 клапан автоматически открывается полностью.С помощью простой процедуры можно настроить клапан на одноступенчатое открытие – все необходимое поставляется в комплекте.Клапаны ICLX устанавливаются на всасывающих линиях холодильных установок и систем кондиционирования воздуха.Клапан ICLX можно использовать в качестве запорного клапана для открытия линий всасывания после оттаивания испарителя горячим газом.Клапаны ICLX удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Номинальный диаметр DN, мм	150
Максимальный открывающий перепад давлений (MOPD), бар	21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Требования к катушкам:	Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
Пропускная способность Kvs, м³/ч	390

Технические характеристики 027H7167

Основные характеристики

H2, мм: 357
H3, мм: 426
H₁, мм: 170
L, мм: 445
L2, мм: 300
L₁, мм: 225
Вес, кг: 132,5
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015

Максимальное рабочее давление (PN), бар изб.: 52
Максимальный открывающий перепад давлений (MOPD), бар: 21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Номинальный диаметр DN, мм: 150
Пропускная способность Kvs, м³/ч: 390
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
Температура рабочей среды, °С: -60 ... +120
Тип присоединения, мм: 150 D (6) - под сварку встык, EN 10220
Требования к катушкам: Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
