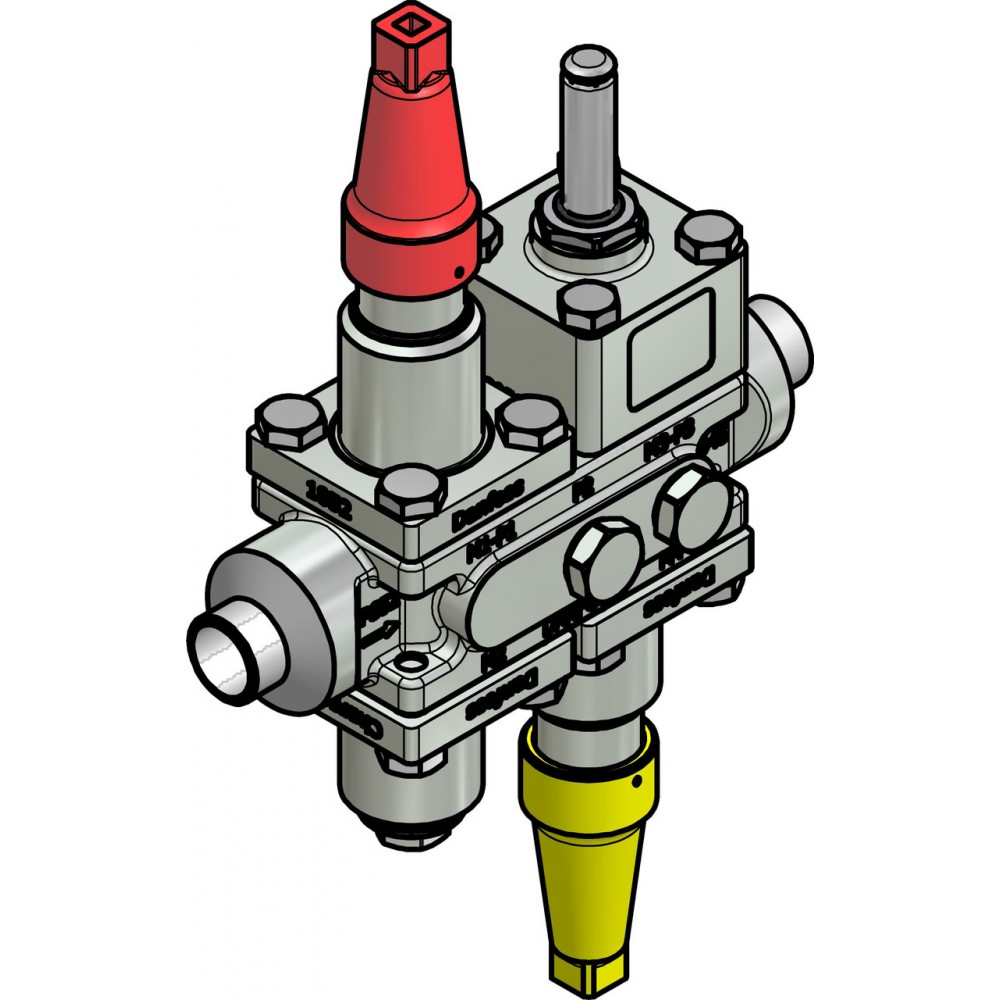

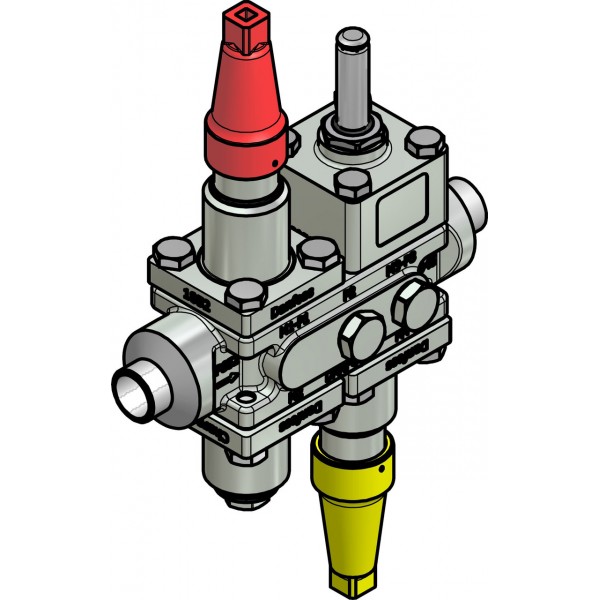

DANFOSS (RIDAN) ICF 20-4-10HRB (20 D) Клапан-регулятор у - 027L3383 (ДАНФОСС)

Нет в наличии Артикул: 027L3383

111 088 ₽

Характеристики

Amax1, мм223	Amax2, мм436	Bmax1, мм179
Bmax2, мм176	Cmax1, мм44	Cmax2, мм222
Dmax1, мм177	Dmax2, мм60	Emax1, мм44

Все характеристики

Описание DANFOSS (RIDAN) ICF 20-4-10HRB (20 D) Клапан-регулятор у - 027L3383 (ДАНФОСС)

Максимальное рабочее давление (PN), бар изб.	52
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Тип присоединения	20 D (3/4") - под сварку встык, EN 10220
Размер корпуса клапана DN, мм	20
Рабочая среда	ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2)
Температура рабочей среды, °С	-60 … +120
Cmax1, мм	44
Dmax1, мм	177
Emax1, мм	44
Nmax1, мм	177
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICF при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Порт M1	ICFS 20
Порт M2	ICFF 20
Bmax1, мм	179
Bmax2, мм	176
Amax1, мм	223
Amax2, мм	436
Dmax2, мм	60
Emax2, мм	106
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны-регуляторы универсальные типа ICF (далее- клапаны ICF), могут выполнять несколько функций и замещать собой целый ряд обычных клапанов с механическим, электромеханическим и электронным управлением. Клапаны ICF управляют потоками рабочей среды при помощи плавного регулирования или в режиме «открыт/закрыт». Метод регулирования зависит от того, какие функциональные модули установлены в клапан ICF.Клапаны ICF удовлетворяют всем требованиям, предъявленным к оборудованию промышленных холодильных установок и устанавливаются на линиях: жидкости с / или без фазового перехода; всасывания влажного или сухого пара; дренажа и горячего пара.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Спецификация материалов корпуса и функциональных модулейВозможное расположение модулей для ICF 20-4Возможное расположение модулей для ICF 20-6
Порт M3	ICFE 20H
Порт M4	ICFR 20B
Расположение боковых портов	P2/5 и P3/6
Cmax2, мм	222
Количество модульных портов, шт	4
Количество боковых портов, шт	4
Kmax1, мм	220
Масса не более, кг	7,9

Технические характеристики DANFOSS (RIDAN) ICF 20-4-10HRB (20 D) Клапан-регулятор у - 027L3383 (ДАНФОСС)

Основные характеристики

Amax1, мм	223
Amax2, мм	436
Bmax1, мм	179
Bmax2, мм	176
Cmax1, мм	44
Cmax2, мм	222
Dmax1, мм	177
Dmax2, мм	60
Emax1, мм	44
Emax2, мм	106
Kmax1, мм	220
Nmax1, мм	177
Герметичность затвора	Класс А по ГОСТ 9544-2015
Количество боковых портов, шт	4
Количество модульных портов, шт	4
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	7,9
Порт M1	ICFS 20
Порт M2	ICFF 20
Порт M3	ICFE 20H
Порт M4	ICFR 20B
Рабочая среда	ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2)
Размер корпуса клапана DN, мм	20
Расположение боковых портов	P2/5 и P3/6
Температура рабочей среды, °С	-60 … +120
Тип присоединения	20 D (3/4) - под сварку встык, EN 10220
