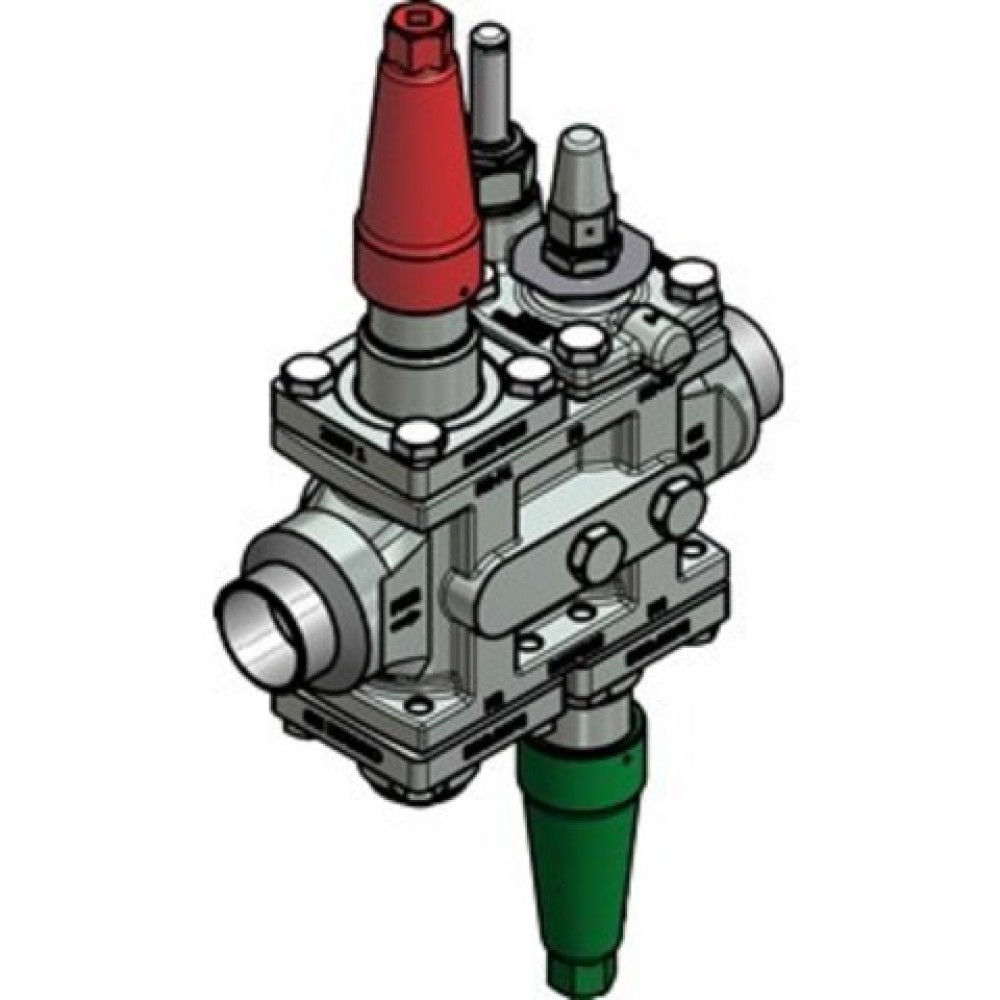

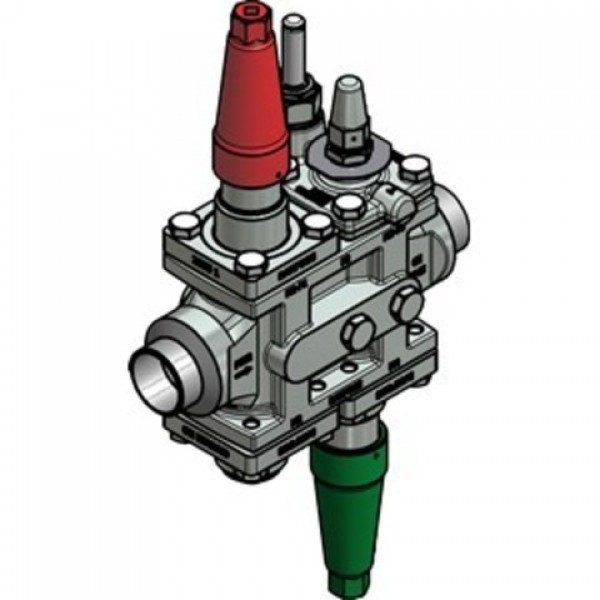

DANFOSS (RIDAN) ICF 25-4-18 (40D) Клапан универсальный - 027L4165 (ДАНФОСС)

Нет в наличии Артикул: 027L4165

Характеристики

Amax2, мм525	Bmax2, мм252	Cmax2, мм266
Dmax2, мм58	Emax2, мм128	Герметичность затвораКласс А по ГОСТ 9544-2015
Количество боковых портов, шт4	Количество модульных портов, шт4	Максимальное рабочее давление (PN), бар изб.52

Все характеристики

Описание DANFOSS (RIDAN) ICF 25-4-18 (40D) Клапан универсальный - 027L4165 (ДАНФОСС)

Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана ICF техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICF при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны-регуляторы универсальные типа ICF (далее- клапаны ICF), могут выполнять несколько функций и замещать собой целый ряд обычных клапанов с механическим, электромеханическим и электронным управлением. Клапаны ICF управляют потоками рабочей среды при помощи плавного регулирования или в режиме «открыт/закрыт». Метод регулирования зависит от того, какие функциональные модули установлены в клапан ICF.Клапаны ICF удовлетворяют всем требованиям, предъявленным к оборудованию промышленных холодильных установок и устанавливаются на линиях: жидкости с / или без фазового перехода; всасывания влажного или сухого пара; дренажа и горячего пара.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Спецификация материалов корпуса и функциональных модулейВозможное расположение модулей для ICF 25-4Возможное расположение модулей для ICF 25-6
Рабочая среда	ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2)
Температура рабочей среды, °С	-60 … +120
Герметичность затвора	Класс "А" по ГОСТ 9544-2015
Тип присоединения	40 D (1 1/2") - под сварку встык, EN 10220
Максимальное рабочее давление (PN), бар изб.	52
Размер корпуса клапана DN, мм	25
Cmax2, мм	266
Масса не более, кг	16,6
Bmax2, мм	252
Порт M1	ICFS 25
Порт M2	ICFF 25
Порт M3	ICFE 25
Порт M4	ICFN 25
Расположение боковых портов	P2/5 и P3/6
Количество модульных портов, шт	4
Количество боковых портов, шт	4
Amax2, мм	525
Dmax2, мм	58
Emax2, мм	128

Технические характеристики DANFOSS (RIDAN) ICF 25-4-18 (40D) Клапан универсальный - 027L4165 (ДАНФОСС)

Основные характеристики

Amax2, мм	525
Bmax2, мм	252
Cmax2, мм	266
Dmax2, мм	58
Emax2, мм	128
Герметичность затвора	Класс А по ГОСТ 9544-2015
Количество боковых портов, шт	4
Количество модульных портов, шт	4
Максимальное рабочее давление (PN), бар изб.	52
Масса не более, кг	16,6
Порт M1	ICFS 25
Порт M2	ICFF 25
Порт M3	ICFE 25
Порт M4	ICFN 25
Рабочая среда	ГХФУ, негорючие ГФУ, ГФО, R717 (NH3) и R744 (CO2)
Размер корпуса клапана DN, мм	25
Расположение боковых портов	P2/5 и P3/6
Температура рабочей среды, °С	-60 … +120
Тип присоединения	40 D (1 1/2) - под сварку встык, EN 10220
