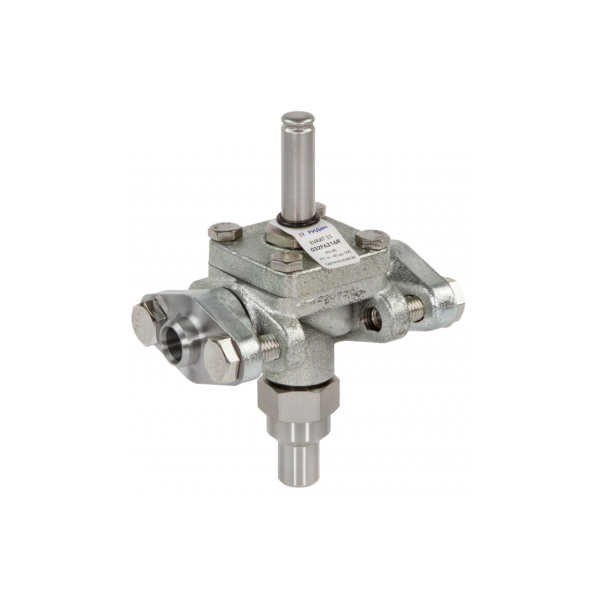

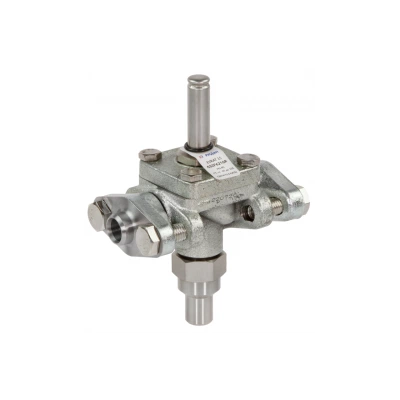

DANFOSS (RIDAN) Эл. клапан EVRA 32 с ответными фланцами - 042H1126R

Name: DANFOSS (RIDAN) Эл. клапан EVRA 32 с ответными фланцами - 042H1126R
Brand: DANFOSS
SKU: 042H1126R
Price: 53899 RUB
Availability: InStock

53 899 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

H2, мм	115
L, мм	175
B, мм	80
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Пропускная способность Kvs, м³/ч	16
Фазовое состояние	Газ/жидкость
Температура рабочей среды, °С	-40 ... +105
Тип присоединения	32 D (1 1/4") - под сварку встык, EN 10220
Максимальное рабочее давление (PN), бар изб.	42
B1, мм	68
Требуемый тип катушки	переменный ток / постояный ток
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3)
L5 (с катушкой 12/20 Вт), мм	85
L5 (с катушкой 10 Вт), мм	75
Исполнение	С функцией ручного открытия
Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар	21
Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар	25
Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар	14
H4, мм	53
Вес с катушкой без фланцев, кг	4
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRA {{field:Модификация} (далее – клапаны EVRA) – это клапаны с сервопоршнем предназначенные для автоматического открытия и перекрытия потока рабочей среды. Они работают при перепаде давления, равном 0,2 бар.Клапаны EVRA предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках.Клапаны EVRA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус клапанЧугунGJS-400-18-LT2Гайка гильзы сердечникаНерж. стальX8CrNiS 18-93Гильза сердечникаНерж. стальX2CrNi19-114ФланецСтальP285QH5Уплотнительное кольцоНерж. сталь/NBRX10CrNi18-86УплотнениеРезинаCr7Крышка/ резьбовая заглушкаНерж. стальX5CrNi17-1011БолтыНерж. стальA2-70
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапанов соленоидных типа EVRA техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов соленоидных типа EVRA составляет - 12 месяцев с момента продажи или 18 месяцев с даты производства.Срок службы клапанов соленоидных типа EVRA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с начала эксплуатации.
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по монтажу;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
H₁, мм	47

Технические характеристики 042H1126R

Основные характеристики

B, мм: 80
B1, мм: 68
H2, мм: 115
H4, мм: 53
H₁, мм: 47
L, мм: 175
L5 (с катушкой 10 Вт), мм: 75
L5 (с катушкой 12/20 Вт), мм: 85
Вес с катушкой без фланцев, кг: 4
Исполнение: С функцией ручного открытия
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
