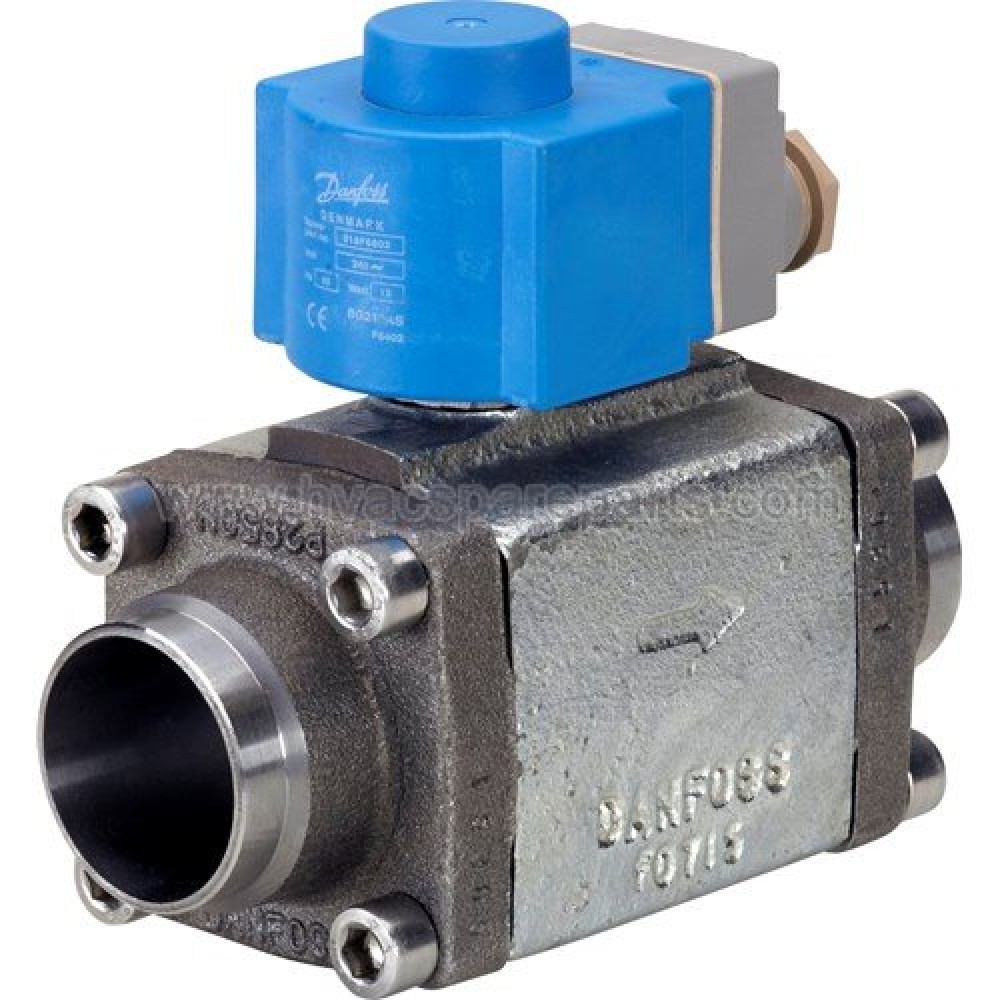

DANFOSS (RIDAN) AKVA 20-1 Клапан терморегулирующий - 042H2101 (ДАНФОСС)

Нет в наличии Артикул: 042H2101

Характеристики

a175	b80	H115
k48	Kv, м^3/ч1	M47
n83	Вес без катушки, кг4,1	Диапазон регулирования (Диапазон производительности)10 – 100%

Все характеристики

Описание DANFOSS (RIDAN) AKVA 20-1 Клапан терморегулирующий - 042H2101 (ДАНФОСС)

Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана AKVA техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входят:·клапан {{field:Модификация}}·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме);
Назначение изделия	Назначение изделия2.1 НазначениеКлапаны терморегулирующие типа AKVA {{field:Модификация}} (далее – клапаны AKVA) – это электроприводные расширительные клапаны, предназначенные для работы в холодильных установках с аммиаком.Клапаны AKVA могут использоваться в установках:• с затопленными испарителями (высокого / низкого давления);• с насосной циркуляцией;• с непосредственным кипением хладагента.Производительность клапанов AKVA 20 составляет от 500 до 3150 кВт (для хладагента R717) и делится на 5 диапазонов.Клапаны AKVA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.2.2 Климатическое исполнениеКлапан AKVA предназначен для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область применения и устройствоПромышленные холодильные установки
Рабочая среда	R717 (аммиак), ГХФУ и ГФУ. Фазовое состояние: жидкость/газ.
a	175
b	80
n	83
Kv, м^3/ч	1
Тип присоединения	Под сварку
Температура рабочей среды	От –40 до 60°С
Температура окружающей среды	От –40 до 50°С
Вес без катушки, кг	4,1
H	115
k	48
Максимальное рабочее давление	42 бар
Допустимое напряжение питания катушки	+10/-15%
Степень защиты корпуса IEC 529	Макс. IP67
Рекомендуемый период работы	6 сек
Диапазон регулирования (Диапазон производительности)	10 – 100%
Негерметичность посадочного седла	< 0,02% от kv
Максимальный рабочий перепад давления (MOPD)	18 бар
Фильтр (заменяемый)	100 мкм
Штуцеры входной × выходной, дюйм	1 1 /4" × 1 1 /4"
M	47

Технические характеристики DANFOSS (RIDAN) AKVA 20-1 Клапан терморегулирующий - 042H2101 (ДАНФОСС)

Основные характеристики

a	175
b	80
H	115
k	48
Kv, м^3/ч	1
M	47
n	83
Вес без катушки, кг	4,1
Диапазон регулирования (Диапазон производительности)	10 – 100%
Допустимое напряжение питания катушки	+10/-15%
Максимальное рабочее давление	42 бар
Максимальный рабочий перепад давления (MOPD)	18 бар
Негерметичность посадочного седла	< 0,02% от kv
Рабочая среда	R717 (аммиак), ГХФУ и ГФУ. Фазовое состояние: жидкость/газ.
Рекомендуемый период работы	6 сек
Степень защиты корпуса IEC 529	Макс. IP67
Температура окружающей среды	От –40 до 50°С
Температура рабочей среды	От –40 до 60°С
Тип присоединения	Под сварку
Фильтр (заменяемый)	100 мкм
Штуцеры входной × выходной, дюйм	1 1 /4 × 1 1 /4
