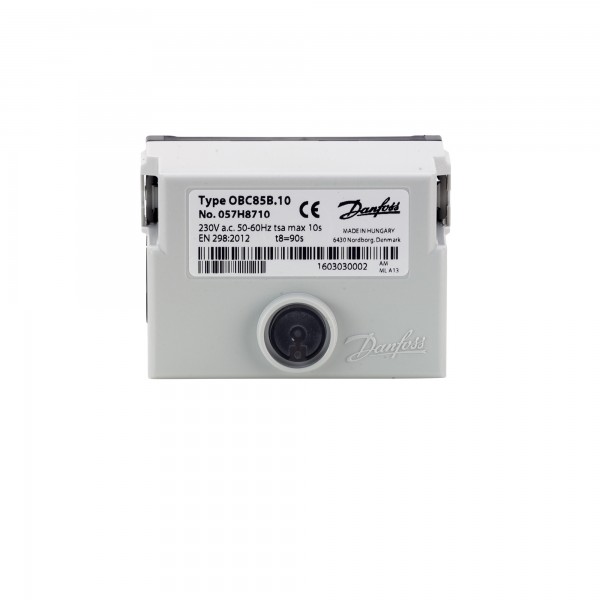

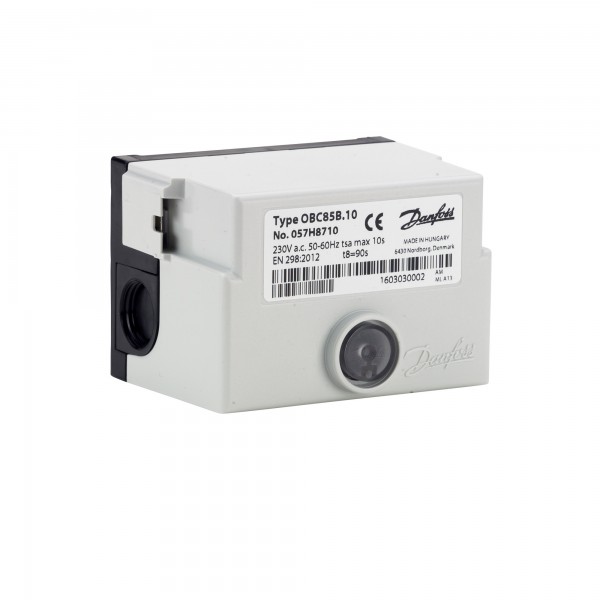

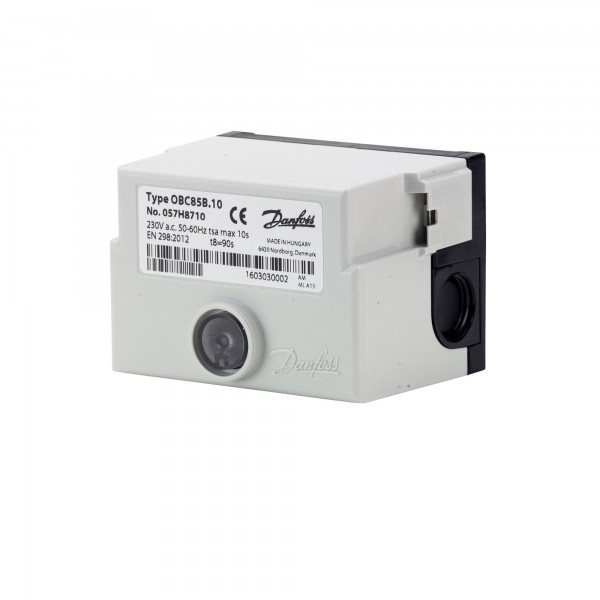

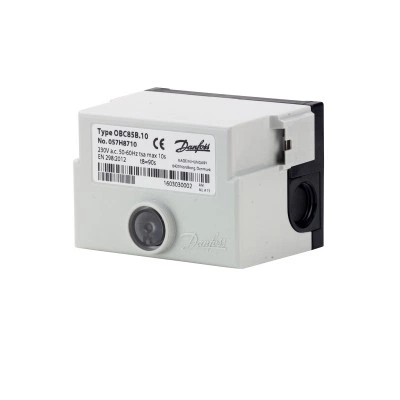

DANFOSS (RIDAN) Блок управления OBC 85B.10 - 057H8710 (ДАНФОСС)

Нет в наличии Артикул: 057H8710

Все товары DANFOSS

14 544 ₽

Характеристики

Время безопасности t2макс, с10	Дожигание t3n, с15	Доочистка90
Защита от низкого напряжения, В< 170	Интервал V1-V2, с15	Класс защитыIP 40
Номинальное напряжение, В230	ПредохранительМакс. 10 А	Продувка t1*t3, с13

Все характеристики

Описание DANFOSS (RIDAN) Блок управления OBC 85B.10 - 057H8710 (ДАНФОСС)

Частота, Гц	50-60
Номинальное напряжение, В	230
Предохранитель	Макс. 10 А
Продувка t1*t3, с	13
Дожигание t3n, с	15
Время безопасности t2макс, с	10
Температура окружающей среды, °С	от -20 до +60
Температура хранения, °С	от -30 до +70
Рабочий диапазон,В	195-253
Защита от низкого напряжения, В	< 170
Класс защиты	IP 40
Степень защиты	II
Степень загрязнения	2
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие блоков управлениям типа OBC техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы блоков управлениям типа OBC при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	В комплект поставки входят:- блок управления типа OBC;- паспорт;- руководство по эксплуатации.
Назначение изделия	Блоки управления тип OBC модификации OBC 84.10 используются в горелках и теплогенераторах (тепловых пушках) 30 кг/ч и более, остальные блоки управления типа OBC используются в горелках до 30 кг/ч.Блоки управления модификации OBC 81 – специальная версия для одноступенчатых горелок, в то время, как остальные блоки типа OBC предназначены как для одноступенчатых, так и для двухступенчатых горелок.Все типы могут использоваться в горелках как с топливным подогревателем, так и без него. Новый тип заменяет предыдущие модификации BHO 60 и BHO 70 типа BHO.Блок управления типа OBC включает и выключает жидкотопливную горелку, а так же контролирует безопасность горения.Все блоки управления данного типа отвечают требованиям EN230:2005 по защите от низкого напряжения и т.д. Также, в соответствии с директивой RoHS, в производстве данных блоков управления не используется свинец.Когда включается котловой термостат (TR), начинается нагрев топлива в подогревателе (OFV). При достижении рабочей температуры включается подогреватель топлива (OTR), двигатель горелки начинает продувку и одновременно подается электричество к зажиганию (TT1/TT2). После предварительного зажигания и продувки для подачи топлива будет открыт клапан V1. У двухступенчатых горелок впоследствии открывается клапан V2.Блоки управления типа OBC без доочистки отключают напряжение когда котловой термостат откроется после периода нагрева и все выходные реле будут открыты и готовы для следующего цикла запуска.Блок управления модификации OBC 85 не отключается при открытии котлового термостата, так как напряжение по-прежнему требуется для двигателя горелки, и доочистка может произойти. Таймер гарантирует, что двигатель горелки будет работать до конца времени продувки. Если термостат включится до конца времени продувки, блок управления прервет продувку и начнет новый цикл с предварительным прогревом.Соответствие старого оборудования новому.
Интервал V1-V2, с	15
Доочистка	90

Технические характеристики DANFOSS (RIDAN) Блок управления OBC 85B.10 - 057H8710 (ДАНФОСС)

Основные характеристики

Время безопасности t2макс, с	10
Дожигание t3n, с	15
Доочистка	90
Защита от низкого напряжения, В	< 170
Интервал V1-V2, с	15
Класс защиты	IP 40
Номинальное напряжение, В	230
Предохранитель	Макс. 10 А
Продувка t1*t3, с	13
Рабочий диапазон,В	195-253
Степень загрязнения	2
Степень защиты	II
Температура окружающей среды, °С	от -20 до +60
Температура хранения, °С	от -30 до +70
Частота, Гц	50-60
