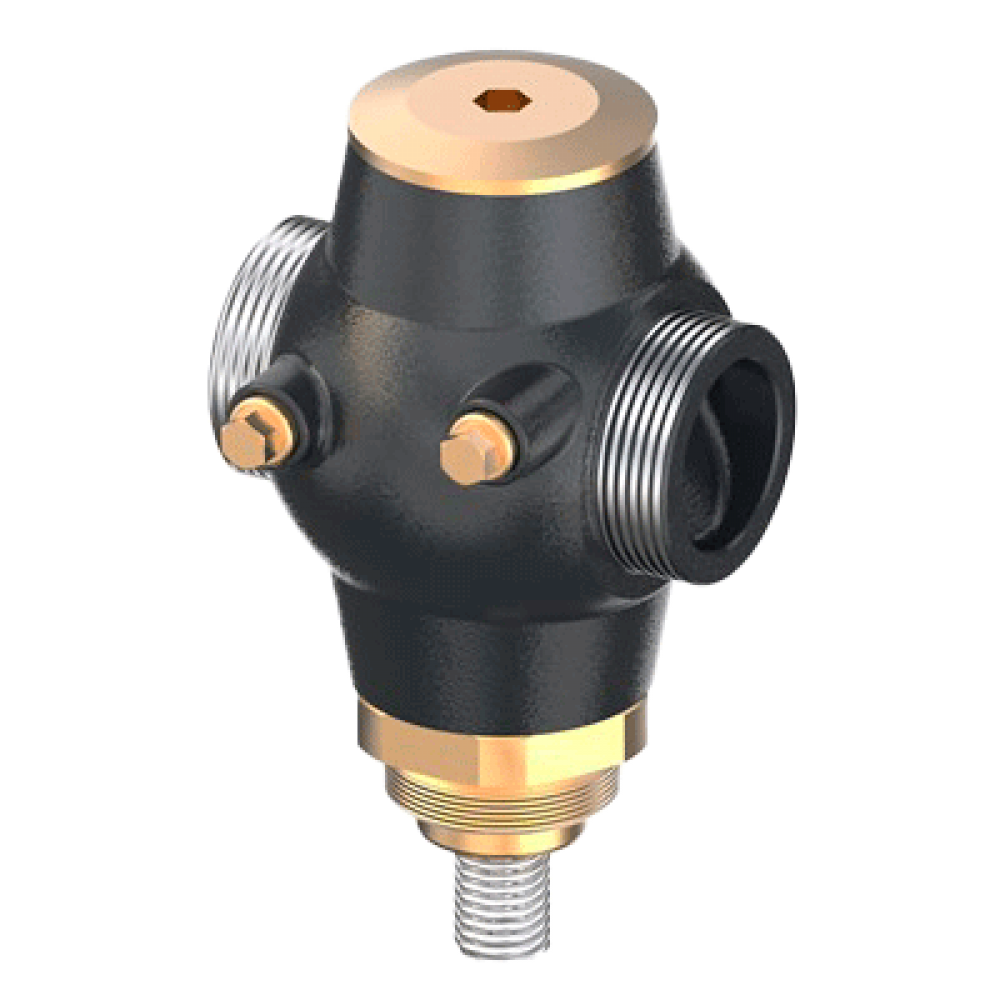

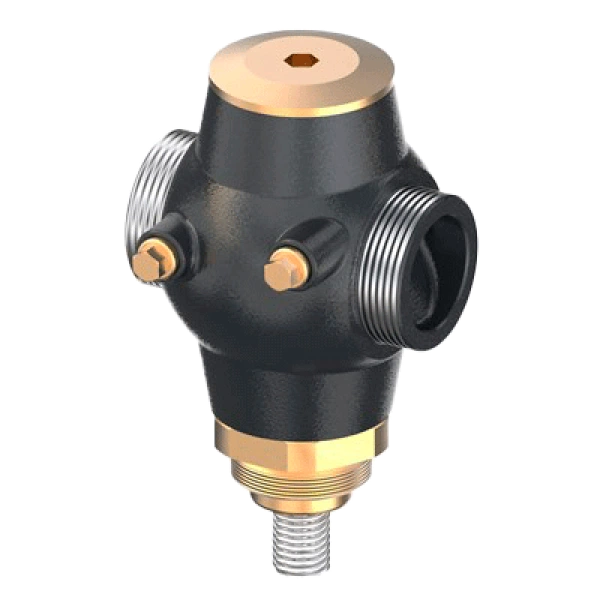

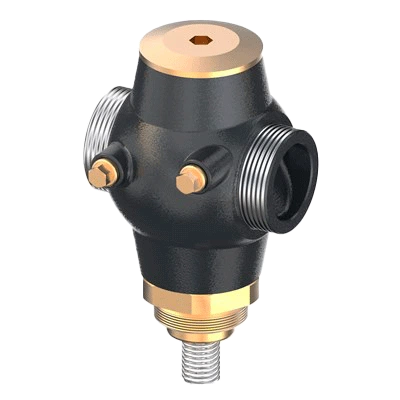

DANFOSS (RIDAN) Клапан регулирующий VG Ду 32 Kv 12,5 - 065B0777 (ДАНФОСС)

На складе Артикул: 065B0777

91 362 ₽

Характеристики

H, мм151	H2, мм88	H₁, мм63
L, мм100	PH средыМин. 7 , Макс 10	Вид привода или регулирующего блокаAVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
Герметичность затвора (объем протечки / класс герметичности)≤ 0,05	ЗолотникНеобесцинковывающаяся латунь CuZn36Pb2As	Климатическое исполнениеКатегория 3 по ГОСТ 15150-69

Все характеристики

Описание DANFOSS (RIDAN) Клапан регулирующий VG Ду 32 Kv 12,5 - 065B0777 (ДАНФОСС)

Номинальный диаметр (DN), мм	32
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
L, мм	100
Ход штока, мм	5
Номинальное давление (PN), бар	25
PH среды	Мин. 7 , Макс 10
Температура рабочей среды, °С	2–150
Рабочая среда	Вода, 30% водный раствор гликоля
Тип присоединения к трубопроводу	резьба по ISO 228/1
Характеристика регулирования	Линейная
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Назначение изделия	Клапан регулирующий типа VG - разгруженный по давлению, разработан для комбинации: с приводами электрическими редукторными AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33; с регуляторами температуры AVT.
Максимально допустимый перепад давлений, бар	16
Масса, кг, не более	3
H2, мм	88
H, мм	151
Вид привода или регулирующего блока	AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
Комплектность	В комплект поставки входит:- клапан регулирующий типа VG;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме).
Коэффициент начала кавитации	≥ 0,55
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Пропускная способность Kvs, м³/ч	12,5
H₁, мм	63
Корпус	Высокопрочныйчугун EN-GJS-400-18-LT (GGG 40.3)
Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VG при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.

Технические характеристики DANFOSS (RIDAN) Клапан регулирующий VG Ду 32 Kv 12,5 - 065B0777 (ДАНФОСС)

Основные характеристики

H, мм	151
H2, мм	88
H₁, мм	63
L, мм	100
PH среды	Мин. 7 , Макс 10
Вид привода или регулирующего блока	AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Высокопрочныйчугун EN-GJS-400-18-LT (GGG 40.3)
Коэффициент начала кавитации	≥ 0,55
Максимально допустимый перепад давлений, бар	16
Масса, кг, не более	3
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	32
Пропускная способность Kvs, м³/ч	12,5
Рабочая среда	Вода, 30% водный раствор гликоля
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	резьба по ISO 228/1
Уплотнение	EPDM
Характеристика регулирования	Линейная
Ход штока, мм	5
