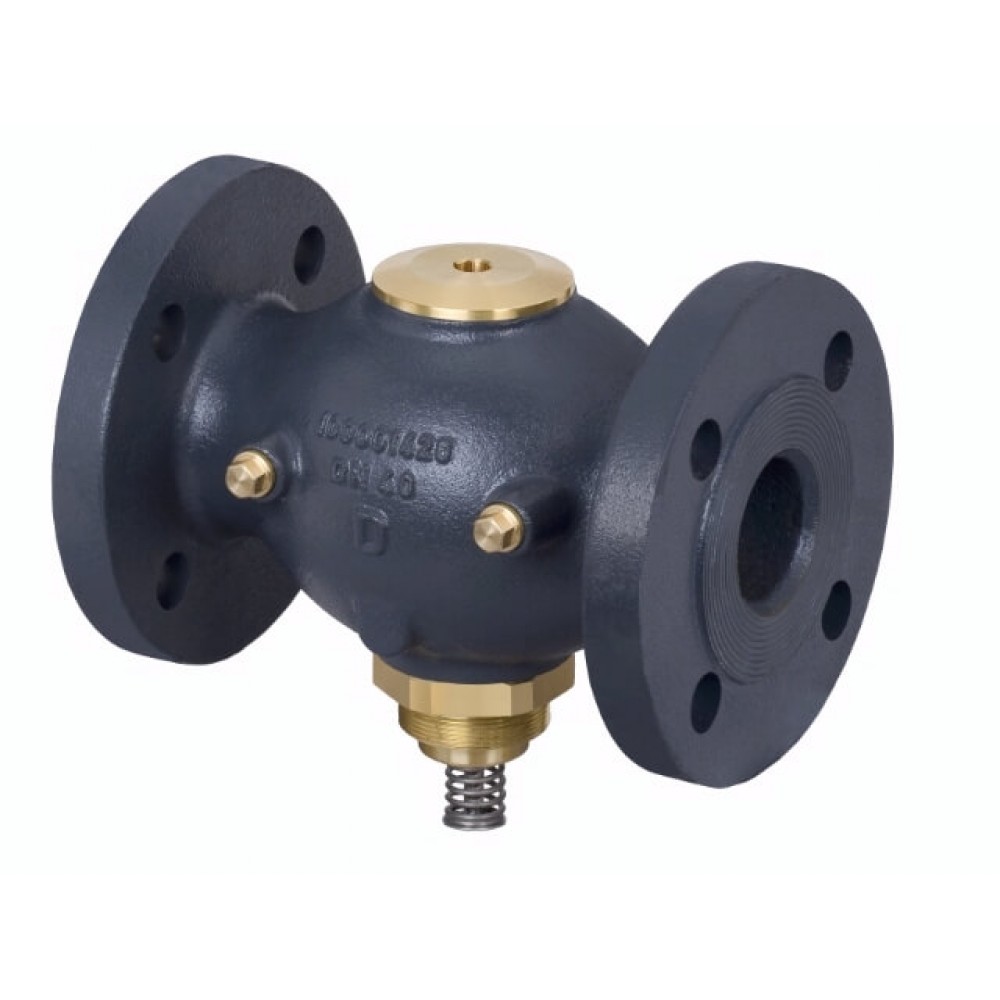

DANFOSS (RIDAN) Клапан регулирующий VGF Ду 50 Kv 25 - 065B0785 (ДАНФОСС)

На складе Артикул: 065B0785

198 711 ₽

Характеристики

D2, мм18	H, мм171	H2, мм88
H₁, мм83	k, мм125	L, мм230
n4	PH средыМин. 7 , Макс 10	Вид привода или регулирующего блокаAVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)

Все характеристики

Описание DANFOSS (RIDAN) Клапан регулирующий VGF Ду 50 Kv 25 - 065B0785 (ДАНФОСС)

Номинальный диаметр (DN), мм	50
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
Ход штока, мм	5
L, мм	230
Номинальное давление (PN), бар	25
PH среды	Мин. 7 , Макс 10
Температура рабочей среды, °С	2–150
Рабочая среда	Вода, 30% водный раствор гликоля
Характеристика регулирования	Линейная
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар	16
H2, мм	88
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN 1092-2
D2, мм	18
n	4
Назначение изделия	Клапан регулирующий типа VGF - разгруженный по давлению, разработан для комбинации: с электрическими редукторными приводами AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU, AMV(E) 33; с регуляторами температуры типа AVT.
Масса, кг, не более	11,1
k, мм	125
H, мм	171
Коэффициент начала кавитации	≥ 0,5
Вид привода или регулирующего блока	AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
Комплектность	В комплект поставки входит:- клапан регулирующий типа VGF;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме).
Пропускная способность Kvs, м³/ч	25
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Корпус	Высокопрочныйчугун EN-GJS-400-18-LT (GGG 40.3)
H₁, мм	83
Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VGF при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.

Технические характеристики DANFOSS (RIDAN) Клапан регулирующий VGF Ду 50 Kv 25 - 065B0785 (ДАНФОСС)

Основные характеристики

D2, мм	18
H, мм	171
H2, мм	88
H₁, мм	83
k, мм	125
L, мм	230
n	4
PH среды	Мин. 7 , Макс 10
Вид привода или регулирующего блока	AVT; AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Высокопрочныйчугун EN-GJS-400-18-LT (GGG 40.3)
Коэффициент начала кавитации	≥ 0,5
Максимально допустимый перепад давлений, бар	16
Масса, кг, не более	11,1
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	50
Пропускная способность Kvs, м³/ч	25
Рабочая среда	Вода, 30% водный раствор гликоля
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150
Тип присоединения к трубопроводу	Фланцы, РN 25, по EN 1092-2
Уплотнение	EPDM
Характеристика регулирования	Линейная
Ход штока, мм	5
