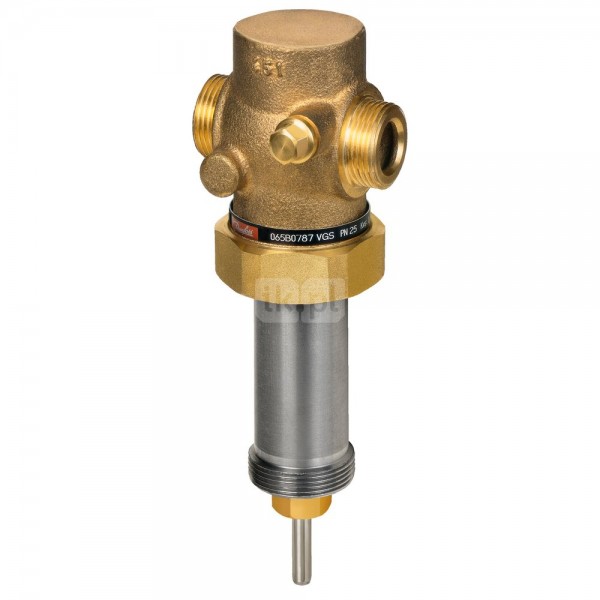

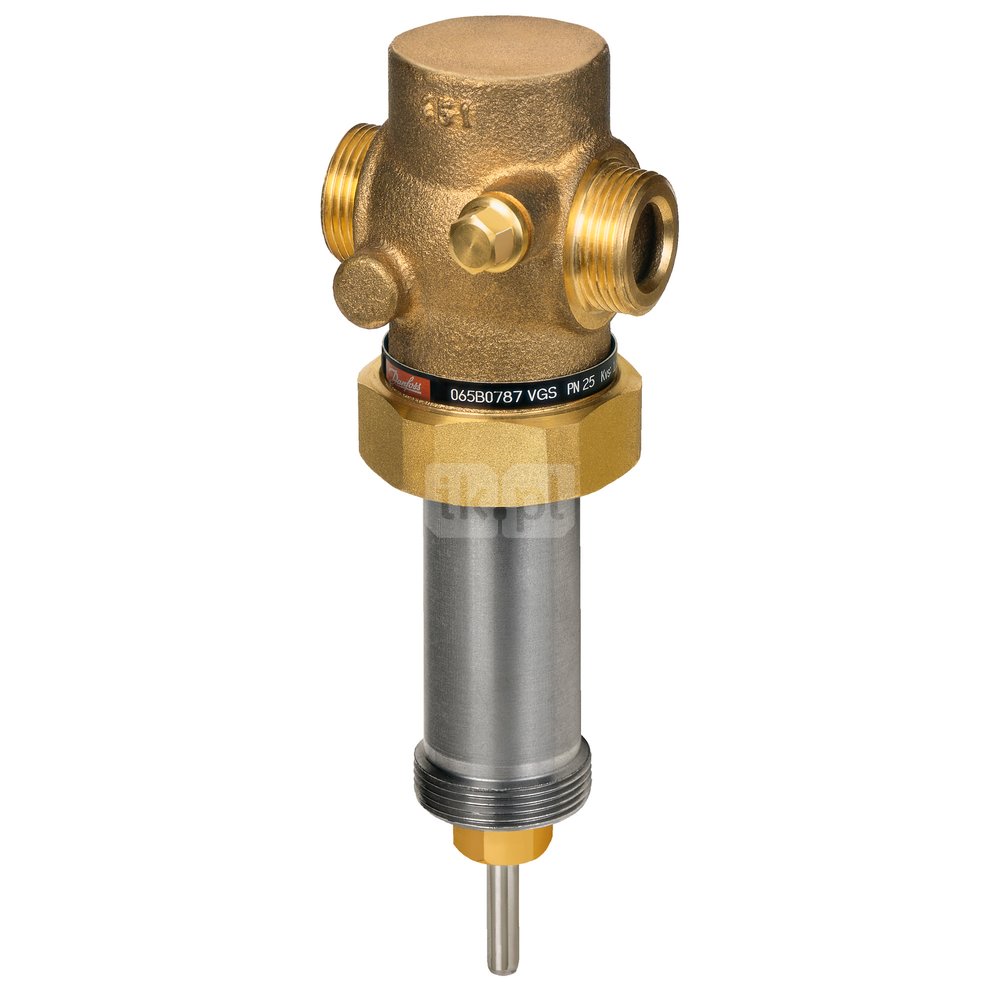

DANFOSS (RIDAN) Клапан регулирующий VGS Ду 15 Kv 1,2 - 065B0786 (ДАНФОСС)

На складе Артикул: 065B0786

80 492 ₽

Характеристики

D, мм21	D2, мм14	H, мм178
k, мм65	L, мм65	L2, мм131
L3, мм139	L₁, мм130	n4

Все характеристики

Описание DANFOSS (RIDAN) Клапан регулирующий VGS Ду 15 Kv 1,2 - 065B0786 (ДАНФОСС)

Гарантийные обязательства	Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VGS при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан регулирующий типа VGS;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- адаптер М34×М45;- паспорт (предоставляется по запросу в электронной форме).
Назначение изделия	Клапаны регулирующие типа VGS в сочетании с элементами термостатическими типа AVT и приводами электрическими редукторными типа AMV(E) предназначены, в первую очередь, для регулирования расхода водяного пара.
Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	25
Максимально допустимый перепад давлений, бар	10
Рабочая среда	Водяной пар, вода или 30% водный раствор гликоля
Температура рабочей среды, °С	2–150 (вода), 2–200 (пар)
Корпус	Красная бронза CuSn5ZnPb (Rg5)
L2, мм	131
L3, мм	139
Тип присоединения к трубопроводу	резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Масса, кг, не более	0,7
D2, мм	14
L, мм	65
H, мм	178
Характеристика регулирования	Линейная
D, мм	21
Динамический диапазон регулирования	> 1:50
Коэффициент начала кавитации	≥0,6
Вид привода или регулирующего блока	AVT(через адаптер); AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
Седло	Нержавеющая сталь, мат. № 1.4571
PH среды	Мин. 7 , Макс 10
Золотник	Нержавеющая сталь, мат. № 1.4122
R, дюймы	½ Наружная коническая трубная резьба по EN 10266-1
k, мм	65
n	4
Размер резьбы а по ISO 228/1, дюймы	G ¾A
Размер гайки под ключ SW, мм	32
L₁, мм	130
Пропускная способность Kvs, м³/ч	1

Технические характеристики DANFOSS (RIDAN) Клапан регулирующий VGS Ду 15 Kv 1,2 - 065B0786 (ДАНФОСС)

Основные характеристики

D, мм	21
D2, мм	14
H, мм	178
k, мм	65
L, мм	65
L2, мм	131
L3, мм	139
L₁, мм	130
n	4
PH среды	Мин. 7 , Макс 10
R, дюймы	½ Наружная коническая трубная резьба по EN 10266-1
Вид привода или регулирующего блока	AVT(через адаптер); AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер)
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,05
Динамический диапазон регулирования	> 1:50
Золотник	Нержавеющая сталь, мат. № 1.4122
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Коэффициент начала кавитации	≥0,6
Максимально допустимый перепад давлений, бар	10
Масса, кг, не более	0,7
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	15
Пропускная способность Kvs, м³/ч	1
Рабочая среда	Водяной пар, вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм	32
Размер резьбы а по ISO 228/1, дюймы	G ¾A
Седло	Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С	2–150 (вода), 2–200 (пар)
Тип присоединения к трубопроводу	резьба по ISO 228/1
Характеристика регулирования	Линейная
