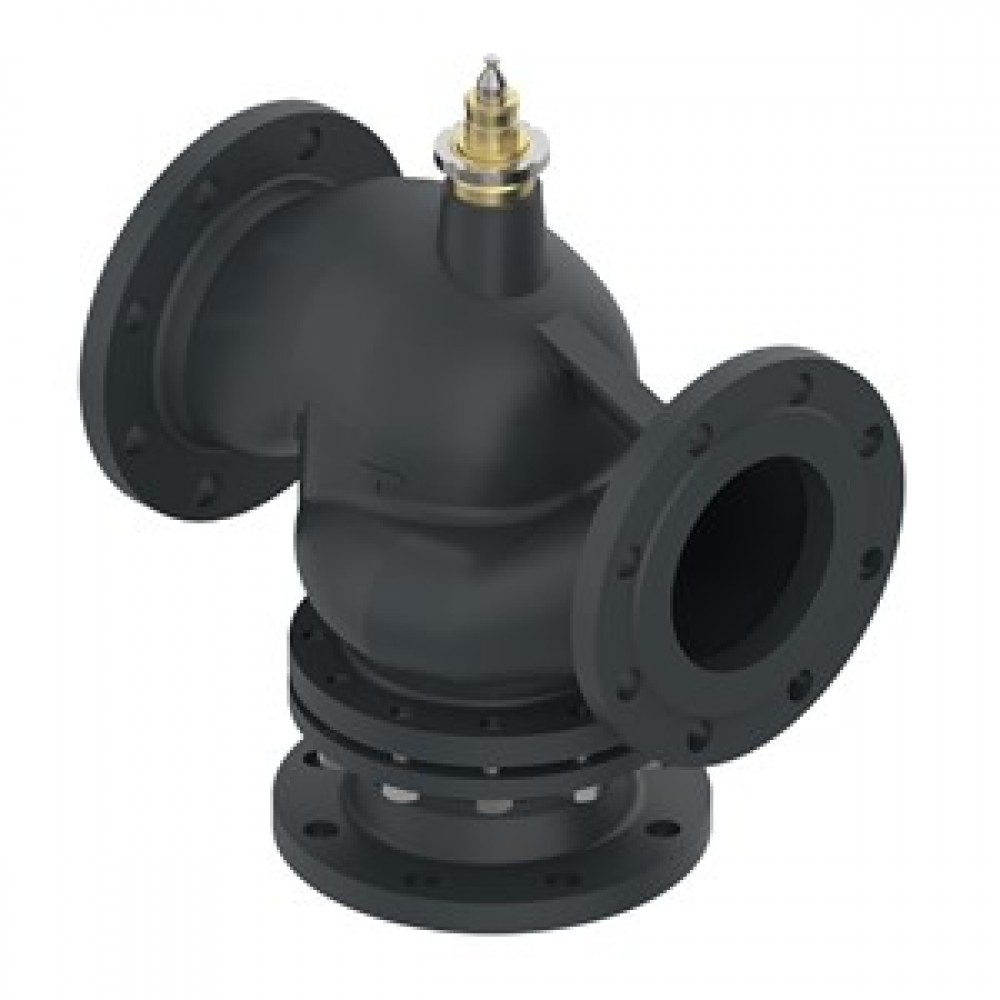

DANFOSS (RIDAN) VF 3 PN16 150/320 3-way seated flange - 065B3150

Name: DANFOSS (RIDAN) VF 3 PN16 150/320 3-way seated flange - 065B3150
Brand: DANFOSS
SKU: 065B3150

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	150
Номинальное давление (PN), бар	16
Шток	Нержавеющая сталь
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	PTFE
L, мм	472
PH среды	Мин. 7 , Макс 10
n	8
k, мм	240
D2, мм	22
Ход штока, мм	40
Рабочая среда	вода или 50% водный раствор гликоля
Золотник	Высокопрочный чугун (GGG 40.3)
Температура рабочей среды, °С	2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока
Тип присоединения к трубопроводу	Фланцы, РN = 16 бар, по EN1092-2
Динамический диапазон регулирования	100 : 1
Характеристика регулирования	проход А-АВ: логарифмическая; проход В-ВА: линейная
Температура транспортировки и хранения, °С	От -40 до +80
Масса, кг, не более	92
H2, мм	472
Максимально допустимый перепад давлений, бар	На смешение: AME 655, 658 SD, SU-0,5 бар;AMV(E) 85, 86-1,5 бара На разделение:AME 655, 658 SD, SU- 0,5 бар;AMV(E) 85, 86- 0,6 бар
Корпус	Высокопрочный чугун (GGG 40.3)
H, мм	300
Назначение изделия	Назначение изделияКлапан регулирующий типа VF модификации 3 (далее – клапан регулирующий VF 3) предназначен для применения преимущественно в системах тепло- и холодоснабжения зданий.
Коэффициент начала кавитации	≥ 0,4
Герметичность затвора (объем протечки / класс герметичности)	Проход А-АВ: 100% герметичность; Проход В-ВА: ≤ 1,0 % от kvs
Вид привода или регулирующего блока	AME 655, AME 658SU(SD); AMV(E) 86,AMV(E) 85.
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана регулирующего типа VF техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VF при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Пропускная способность Kvs, м³/ч	320
H₁, мм	682
Комплектность	КомплектностьВ комплект поставки входит:- клапан регулирующий VF 3;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция по монтажу;

Технические характеристики 065B3150

Основные характеристики

D2, мм: 22
H, мм: 300
H2, мм: 472
H₁, мм: 682
k, мм: 240
L, мм: 472
n: 8
PH среды: Мин. 7 , Макс 10
Вид привода или регулирующего блока: AME 655, AME 658SU(SD); AMV(E) 86,AMV(E) 85.
Герметичность затвора (объем протечки / класс герметичности): Проход А-АВ: 100% герметичность; Проход В-ВА: ≤ 1,0 % от kvs
Динамический диапазон регулирования: 100 : 1
Золотник: Высокопрочный чугун (GGG 40.3)
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Высокопрочный чугун (GGG 40.3)

Коэффициент начала кавитации: ≥ 0,4
Максимально допустимый перепад давлений, бар: На смешение: AME 655, 658 SD, SU-0,5 бар;AMV(E) 85, 86-1,5 бара На разделение:AME 655, 658 SD, SU- 0,5 бар;AMV(E) 85, 86- 0,6 бар
Масса, кг, не более: 92
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 150
Пропускная способность Kvs, м³/ч: 320
Рабочая среда: вода или 50% водный раствор гликоля
Температура рабочей среды, °С: 2 (-10)–150 -При температуре от -10 до 2 °С требуется подогреватель штока
Температура транспортировки и хранения, °С: От -40 до +80
Тип присоединения к трубопроводу: Фланцы, РN = 16 бар, по EN1092-2
Уплотнение: PTFE
Характеристика регулирования: проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм: 40
Шток: Нержавеющая сталь
