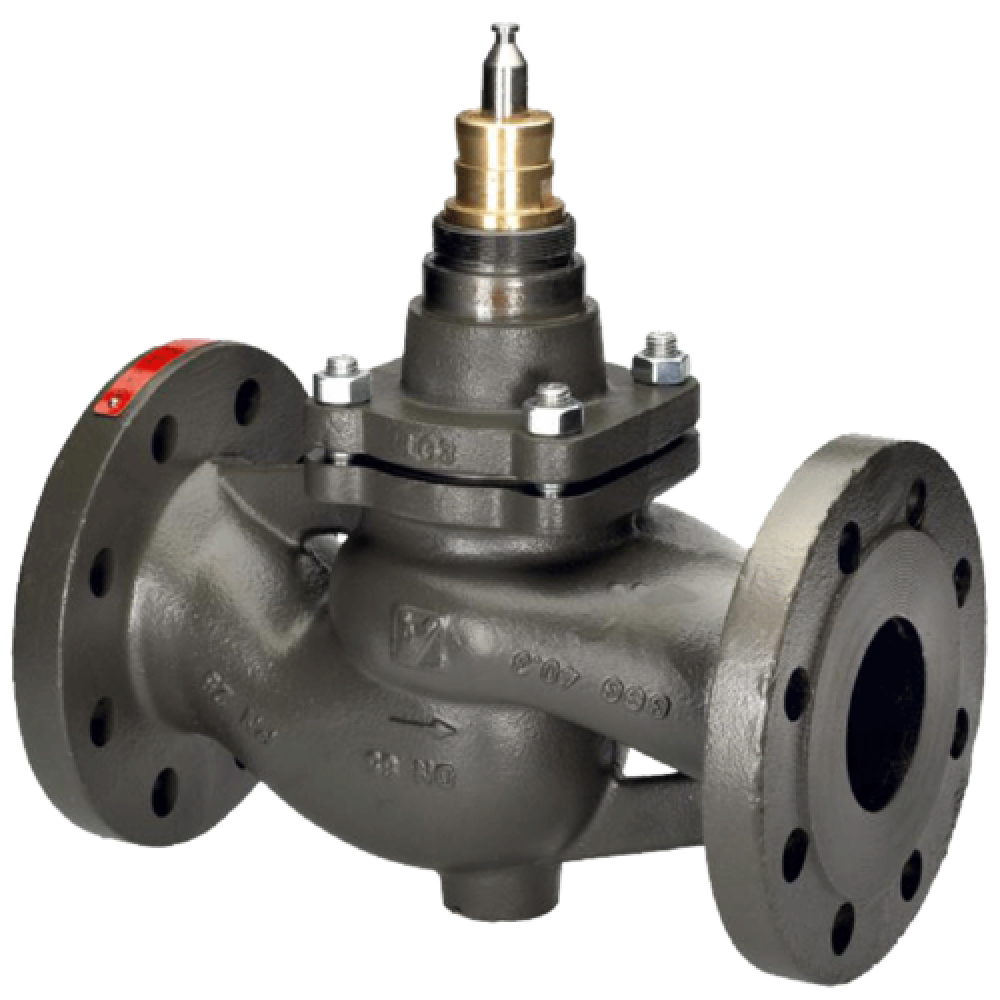

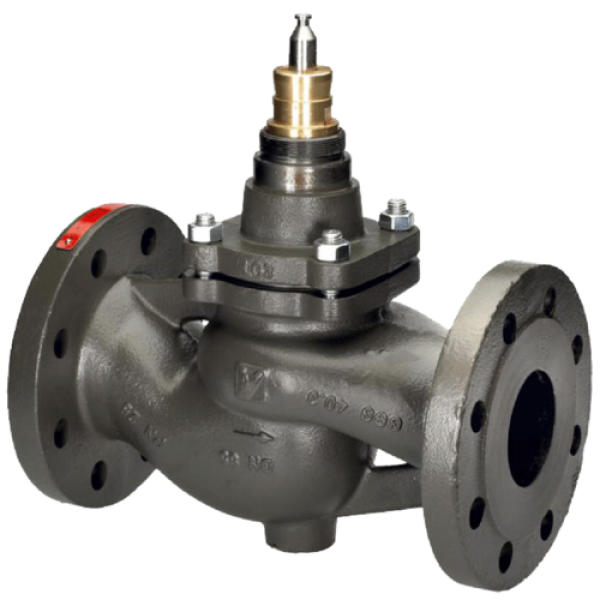

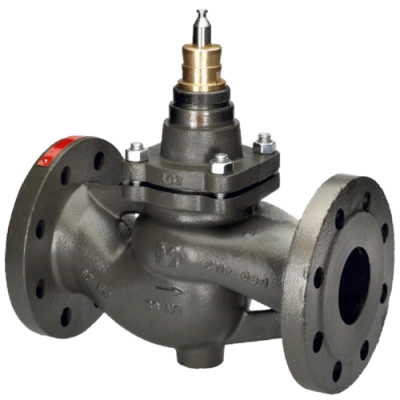

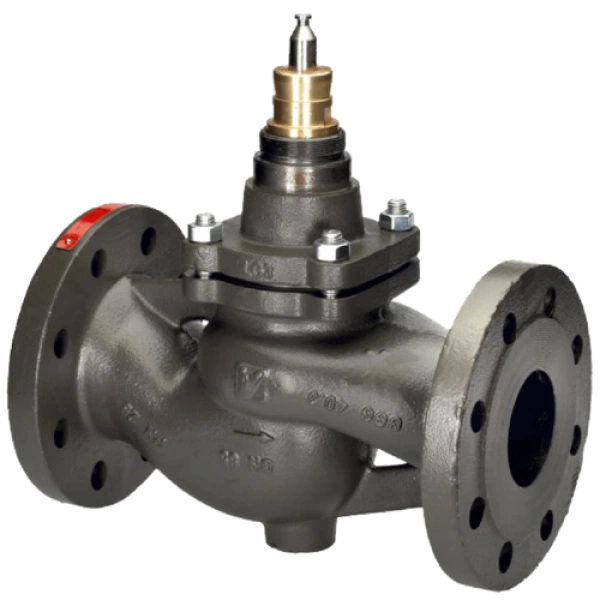

DANFOSS (RIDAN) Регулирующий клапан 2-ходовой VFS2 Ду 80 - 065B3380 (ДАНФОСС)

На складе Артикул: 065B3380

Цена по запросу

Характеристики

D, мм18	DC, мм160	H2, мм544
H3, мм587	L, мм310	n8
Вид привода или регулирующего блокаAMV 423, 523; AMV(E) 85, 86; AME 655; AME 658 SD/SU	Герметичность затвора (объем протечки / класс герметичности)≤0,05	Динамический диапазон регулирования100:1

Все характеристики

Описание DANFOSS (RIDAN) Регулирующий клапан 2-ходовой VFS2 Ду 80 - 065B3380 (ДАНФОСС)

Номинальный диаметр (DN), мм	80
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L, мм	310
Номинальное давление (PN), бар	25
n	8
Золотник, седло и шпиндель	Нержавеющая сталь (золотник из чугуна с кольцом из нержавеющей стали)
DC, мм	160
D, мм	18
Динамический диапазон регулирования	100:1
Характеристика регулирования	Логарифмическая
Ход штока, мм	40
Максимально допустимый перепад давлений, бар	AMV 423, 523: 1 бар; AMV(E) 85, 86: 8 бар; AME 655: 3 бара; AME 658 SD/SU: 2 бара.
Температура рабочей среды, °С	200
Тип присоединения к трубопроводу	Фланцы по ISO 7005-2
Вид привода или регулирующего блока	AMV 423, 523; AMV(E) 85, 86; AME 655; AME 658 SD/SU
Масса, кг, не более	28,1
Корпус и крышка	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Уплотнение	Кольца из PTFE
Назначение изделия	Назначение изделияКлапан регулирующий тип VFS модификация 2 (далее – клапан регулирующий VFS 2) предназначен для применения преимущественно в системах теплоснабжения зданий при высоких температурах и давлении регулируемой среды (пара).
Пропускная способность Kvs, м³/ч	100
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапанов регулирующих VFS 2 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов регулирующих VFS 2 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	КомплектностьВ комплект поставки входит:- клапан регулирующий VFS 2;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция монтажу.
Рабочая среда	Вода/ Водяной пар (при ΔРкл. = 6 бар),
H2, мм	544
H3, мм	587

Технические характеристики DANFOSS (RIDAN) Регулирующий клапан 2-ходовой VFS2 Ду 80 - 065B3380 (ДАНФОСС)

Основные характеристики

D, мм	18
DC, мм	160
H2, мм	544
H3, мм	587
L, мм	310
n	8
Вид привода или регулирующего блока	AMV 423, 523; AMV(E) 85, 86; AME 655; AME 658 SD/SU
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Динамический диапазон регулирования	100:1
Золотник, седло и шпиндель	Нержавеющая сталь (золотник из чугуна с кольцом из нержавеющей стали)
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус и крышка	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Максимально допустимый перепад давлений, бар	AMV 423, 523: 1 бар; AMV(E) 85, 86: 8 бар; AME 655: 3 бара; AME 658 SD/SU: 2 бара.
Масса, кг, не более	28,1
Номинальное давление (PN), бар	25
Номинальный диаметр (DN), мм	80
Пропускная способность Kvs, м³/ч	100
Рабочая среда	Вода/ Водяной пар (при ΔРкл. = 6 бар),
Температура рабочей среды, °С	200
Тип присоединения к трубопроводу	Фланцы по ISO 7005-2
Уплотнение	Кольца из PTFE
Характеристика регулирования	Логарифмическая
Ход штока, мм	40
