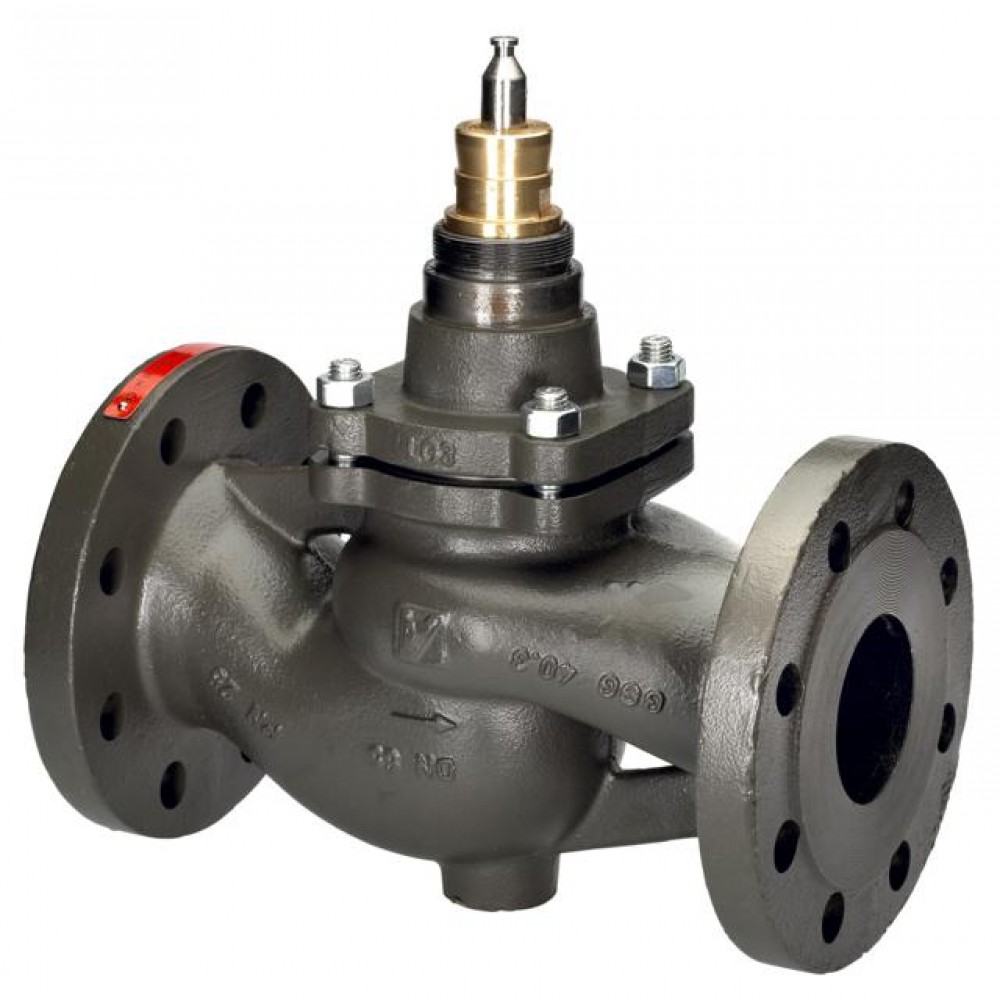

DANFOSS (RIDAN) Клапан регулирующий VFS 2 Ду100 Ру25 - 065B3400

Name: DANFOSS (RIDAN) Клапан регулирующий VFS 2 Ду100 Ру25 - 065B3400
Brand: DANFOSS
SKU: 065B3400

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	100
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L, мм	350
Номинальное давление (PN), бар	25
n	8
Золотник, седло и шпиндель	Нержавеющая сталь (золотник из чугуна с кольцом из нержавеющей стали)
DC, мм	190
D, мм	22
Динамический диапазон регулирования	100:1
Характеристика регулирования	Логарифмическая
Ход штока, мм	40
Максимально допустимый перепад давлений, бар	AMV 423, 523: 0,5 бар; AMV(E) 85, 86: 5 бар; AME 655: 1,5 бара; AME 658 SD/SU: 1 бар.
Температура рабочей среды, °С	200
Тип присоединения к трубопроводу	Фланцы по ISO 7005-2
Вид привода или регулирующего блока	AMV 423, 523; AMV(E) 85, 86; AME 655; AME 658 SD/SU
Масса, кг, не более	40,7
Корпус и крышка	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
Уплотнение	Кольца из PTFE
Назначение изделия	Назначение изделияКлапан регулирующий тип VFS модификация 2 (далее – клапан регулирующий VFS 2) предназначен для применения преимущественно в системах теплоснабжения зданий при высоких температурах и давлении регулируемой среды (пара).
Пропускная способность Kvs, м³/ч	145
Герметичность затвора (объем протечки / класс герметичности)	≤0,05
Гарантийные обязательства	Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапанов регулирующих VFS 2 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов регулирующих VFS 2 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа.
Комплектность	КомплектностьВ комплект поставки входит:- клапан регулирующий VFS 2;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме);- инструкция монтажу.
Рабочая среда	Вода/ Водяной пар (при ΔРкл. = 6 бар),
H2, мм	571
H3, мм	614

Технические характеристики 065B3400

Основные характеристики

D, мм: 22
DC, мм: 190
H2, мм: 571
H3, мм: 614
L, мм: 350
n: 8
Вид привода или регулирующего блока: AMV 423, 523; AMV(E) 85, 86; AME 655; AME 658 SD/SU
Герметичность затвора (объем протечки / класс герметичности): ≤0,05
Динамический диапазон регулирования: 100:1
Золотник, седло и шпиндель: Нержавеющая сталь (золотник из чугуна с кольцом из нержавеющей стали)
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус и крышка: Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)

Максимально допустимый перепад давлений, бар: AMV 423, 523: 0,5 бар; AMV(E) 85, 86: 5 бар; AME 655: 1,5 бара; AME 658 SD/SU: 1 бар.
Масса, кг, не более: 40,7
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 100
Пропускная способность Kvs, м³/ч: 145
Рабочая среда: Вода/ Водяной пар (при ΔРкл. = 6 бар),
Температура рабочей среды, °С: 200
Тип присоединения к трубопроводу: Фланцы по ISO 7005-2
Уплотнение: Кольца из PTFE
Характеристика регулирования: Логарифмическая
Ход штока, мм: 40
