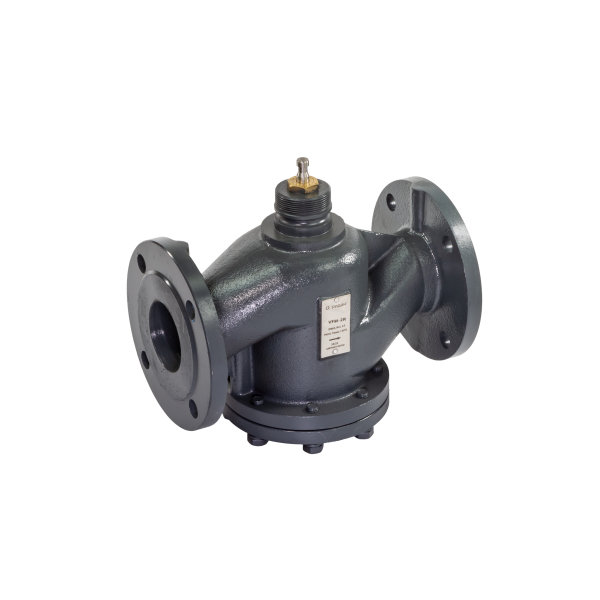

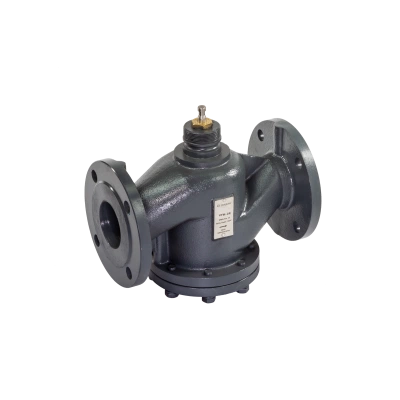

DANFOSS (RIDAN) Клапан Ридан VFM-2R PN16 DN80 Kvs100(пр. класс 0803211980) - 065B3501R (ДАНФОСС)

На складе Артикул: 065B3501R

132 369 ₽

Характеристики

D, мм200	h, mm66	H, мм209
H5, мм77	H’, мм547	k, мм160
L, мм310	n8	Вид привода или регулирующего блокаAMV(E)–1800R

Все характеристики

Описание DANFOSS (RIDAN) Клапан Ридан VFM-2R PN16 DN80 Kvs100(пр. класс 0803211980) - 065B3501R (ДАНФОСС)

Номинальный диаметр (DN), мм	80
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	PTFE, FPM
L, мм	310
Номинальное давление (PN), бар	16
Динамический диапазон регулирования	Более 50:1
n	8
Рабочая среда	вода или 50% водный раствор гликоля
Температура рабочей среды, °С	-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Тип присоединения к трубопроводу	Фланцевое, PN=16 бар по стандарту EN 1092-2
Масса, кг, не более	20
D, мм	200
Пропускная способность Kvs, м³/ч	100
Коэффициент начала кавитации	0,4
Герметичность затвора (объем протечки / класс герметичности)	0,01%Kvs
Максимально допустимый перепад давлений, бар	преодалеваемый электроприводом при закрытии клапана:8 бар
Вид привода или регулирующего блока	AMV(E)–1800R
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие VFM-2R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации.Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Комплектность	В комплект поставки входит:- клапан регулирующий седельный VFM-2R;- упаковочная коробка;- паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	VFM-2R – клапан регулирующий, седельный, фланцевый, разгружен по давлению, предназначен для применения без адаптера с электроприводами:• AMV(E)–1800R (DN 65–80);• AMV(E)–3000R (DN 100–250);• AMV(E)–6500R (DN 250);• AMV(E)–10KR (DN 300)в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
Шток	Нержавеющая сталь
Запорный элемент (шар, диск, золотник)	Нержавеющая сталь
Седло	Нержавеющая сталь
k, мм	160
h, mm	66
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
H5, мм	77
H’, мм	547
H, мм	209
Ход шток, мм	20

Технические характеристики DANFOSS (RIDAN) Клапан Ридан VFM-2R PN16 DN80 Kvs100(пр. класс 0803211980) - 065B3501R (ДАНФОСС)

Основные характеристики

D, мм	200
h, mm	66
H, мм	209
H5, мм	77
H’, мм	547
k, мм	160
L, мм	310
n	8
Вид привода или регулирующего блока	AMV(E)–1800R
Герметичность затвора (объем протечки / класс герметичности)	0,01%Kvs
Динамический диапазон регулирования	Более 50:1
Запорный элемент (шар, диск, золотник)	Нержавеющая сталь
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации	0,4
Максимально допустимый перепад давлений, бар	преодалеваемый электроприводом при закрытии клапана:8 бар
Масса, кг, не более	20
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	80
Пропускная способность Kvs, м³/ч	100
Рабочая среда	вода или 50% водный раствор гликоля
Седло	Нержавеющая сталь
Температура рабочей среды, °С	-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Тип присоединения к трубопроводу	Фланцевое, PN=16 бар по стандарту EN 1092-2
Уплотнение	PTFE, FPM
Ход шток, мм	20
Шток	Нержавеющая сталь
