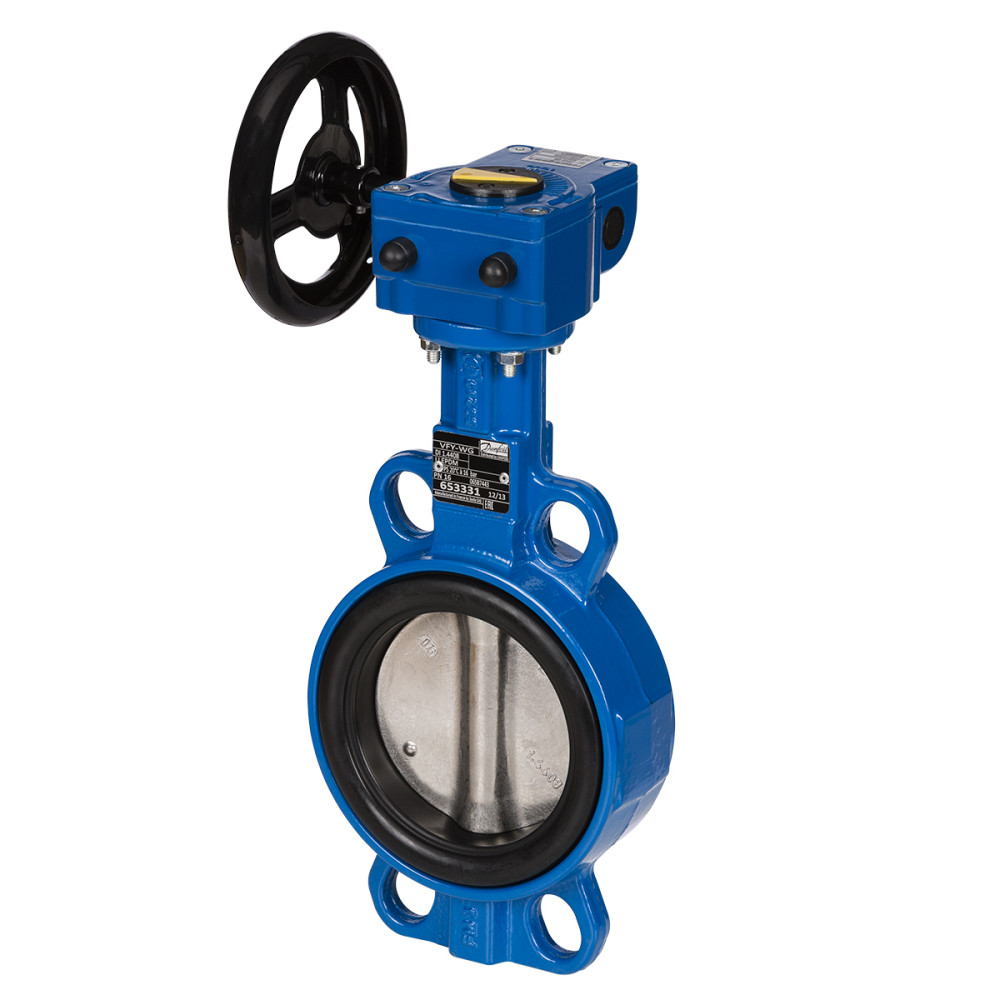

DANFOSS (RIDAN) VFY-WG затвор дисковый DN50 PN16 корп. GG25 с центр. проуш.; Диск- AISI 316; упл. EPDM; С редуктором Использовать ответные фланцы по ГОСТ 33259-2015 испол (ДАНФОСС)

На складе Артикул: 065B7440

Все товары DANFOSS

Цена по запросу

Купить в 1 клик

Характеристики

A, мм62	B, мм225,5	C, мм120
D, мм43	D1, мм35	D2, мм6
ØE, мм125	Верхний антифрикционный подшипникОцинкованная сталь + тефлон	ВтулкаIXEF

Все характеристики

Описание DANFOSS (RIDAN) VFY-WG затвор дисковый DN50 PN16 корп. GG25 с центр. проуш.; Диск- AISI 316; упл. EPDM; С редуктором Использовать ответные фланцы по ГОСТ 33259-2015 испол (ДАНФОСС)

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	50
D1, мм	35
Масса, кг, не более	3,6
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +130
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	Нитрил
Седловое уплотнение	EPDM
Шток	Сталь ASTM 420
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Втулка	IXEF
A, мм	62
D, мм	43
D2, мм	6
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Исполнение	с редуктором
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Корпус	Серый чугун GG25
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Сталь XC88
B, мм	225,5
C, мм	120
Запорный элемент (шар, диск, золотник)	Сталь AISI 316
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
ØE, мм	125
Комплектность	В комплект поставки входит:- затвор дисковый в комплекте с редуктором;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые тип VFY модификации VFY-WG (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В, тип 01, тип11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька A M16x130.45 Ст.35 - 4 шт., Гайка М16 - 8 шт., Шайба 16 - 8 шт.

Технические характеристики DANFOSS (RIDAN) VFY-WG затвор дисковый DN50 PN16 корп. GG25 с центр. проуш.; Диск- AISI 316; упл. EPDM; С редуктором Использовать ответные фланцы по ГОСТ 33259-2015 испол (ДАНФОСС)

Основные характеристики

A, мм	62
B, мм	225,5
C, мм	120
D, мм	43
D1, мм	35
D2, мм	6
ØE, мм	125
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Втулка	IXEF
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Запорный элемент (шар, диск, золотник)	Сталь AISI 316
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Исполнение	с редуктором
Кольцевое уплотнение	Нитрил
Корпус	Серый чугун GG25
Крепеж для присоединения к трубопроводу (поставляется силами зака	Шпилька A M16x130.45 Ст.35 - 4 шт., Гайка М16 - 8 шт., Шайба 16 - 8 шт.
Максимальное рабочее давление среды при температуре +20С (Рр), ба	16
Масса, кг, не более	3,6
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	50
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В, тип 01, тип11
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение	EPDM
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Сталь XC88
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +130
Температура транспортировки и хранения, С	От -40 до +50
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Шток	Сталь ASTM 420
