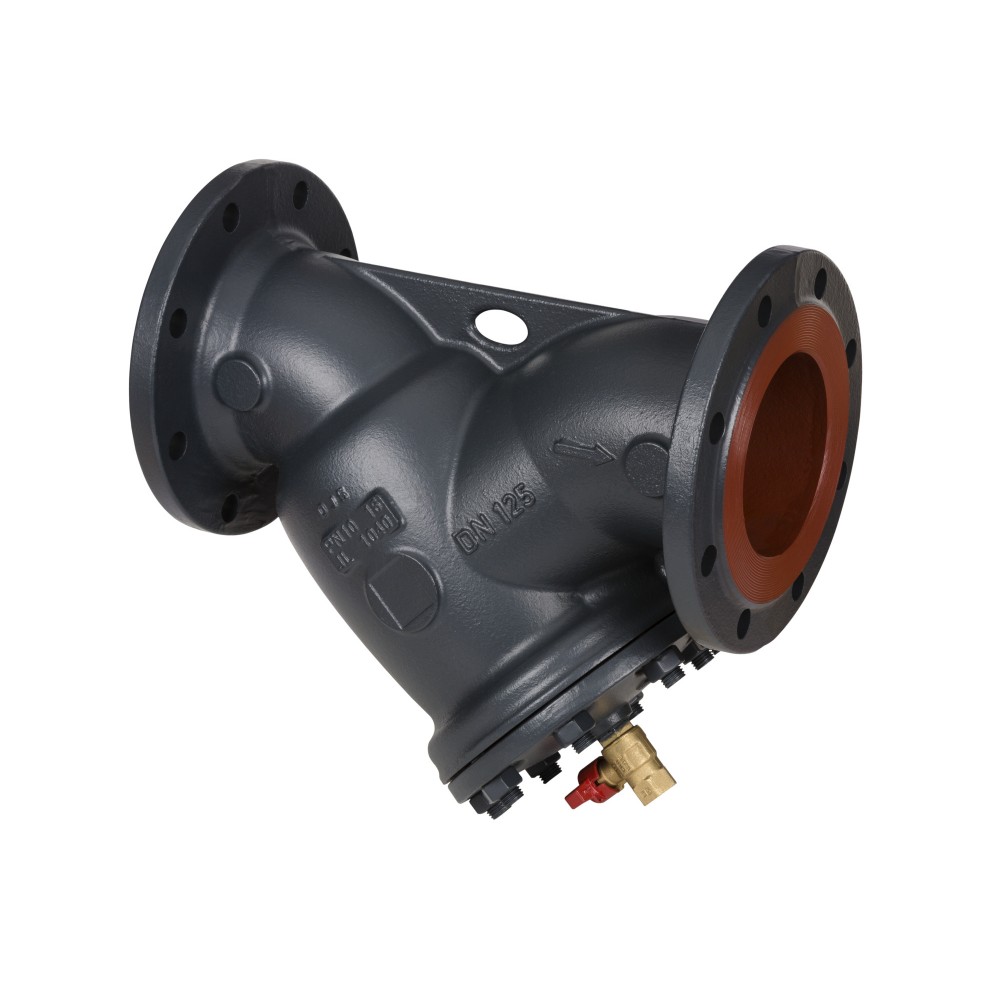

DANFOSS (RIDAN) Фильтр сетчатый FVF Ду80 со сливным краном, чугун, фланцевый, Ру16 - 065B7733 (ДАНФОСС)

На складе Артикул: 065B7733

Цена по запросу

Характеристики

d, mm19	D, мм200	dk, мм160
H, мм165	H₁, мм265	L, мм310
ØD, мм80	Гидравлическая характеристика (KVs), м³/ч (мелкая ячейка)131	Гидравлическая характеристика с магнитной вставкой (KVs), м³/чФильтр со спускным элементом - кран типа FVF-B (магнитная вставка не применяется)

Все характеристики

Описание DANFOSS (RIDAN) Фильтр сетчатый FVF Ду80 со сливным краном, чугун, фланцевый, Ру16 - 065B7733 (ДАНФОСС)

Номинальный диаметр (DN), мм	80
Номинальное давление (PN), бар	16
L, мм	310
D, мм	200
H, мм	165
Присоединение к трубопроводу	фланцы
Масса, кг, не более	16,6
Исполнение	чугунный со сливным краном
Рабочая среда	вода, водный раствор гликоля (до 50%)
Размер ячейки сетки, мм	1,18
Размер ячейки сетки, мм (мелкая)	0,25
Количество ячеек сетки	25
Количество ячеек сетки (мелкая)	625
Материал корпуса	Серый чугун EN-GJL-250 (GG-25)
Материал прокладки	Графит
Фильтрующий элемент сетка	Нержавеющая сталь, мат. № 1.4301
Спускной кран	Необесцинковывающаяся латунь CuZn36Pb2As
d, mm	19
dk, мм	160
ØD, мм	80
Пропускная способность Kvs, м³/ч	140
Температура рабочей среды, °С	-10..+150
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие фильтров сетчатых типа FVF техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы фильтров сетчатых типа FVF при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- фильтр сетчатый тип FVF;- паспорт (предоставляется в электронном виде по запросу);- руководство по эксплуатации (предоставляется в электронном виде по запросу);- инструкция по монтажу.
Гидравлическая характеристика с магнитной вставкой (KVs), м³/ч	Фильтр со спускным элементом - кран типа FVF-B (магнитная вставка не применяется)
H₁, мм	265
Гидравлическая характеристика (KVs), м³/ч (мелкая ячейка)	131
Назначение изделия	Фильтры сетчатые типа FVF предназначены для установки перед регулирующей арматурой, расходомерами, насосами с “мокрым” ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды систем отопления, теплоснабжения, горячего и холодного водоснабжения, для механической очистки рабочей среды от грязи, ржавчины, стружки и т.п.Фильтры сетчатые типа FVF могут быть оснащены магнитными вставками или дренажными кранами, обеспечивающими быструю и эффективную очистку фильтра.

Технические характеристики DANFOSS (RIDAN) Фильтр сетчатый FVF Ду80 со сливным краном, чугун, фланцевый, Ру16 - 065B7733 (ДАНФОСС)

Основные характеристики

d, mm	19
D, мм	200
dk, мм	160
H, мм	165
H₁, мм	265
L, мм	310
ØD, мм	80
Гидравлическая характеристика (KVs), м³/ч (мелкая ячейка)	131
Гидравлическая характеристика с магнитной вставкой (KVs), м³/ч	Фильтр со спускным элементом - кран типа FVF-B (магнитная вставка не применяется)
Исполнение	чугунный со сливным краном
Количество ячеек сетки	25
Количество ячеек сетки (мелкая)	625
Масса, кг, не более	16,6
Материал корпуса	Серый чугун EN-GJL-250 (GG-25)
Материал прокладки	Графит
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	80
Присоединение к трубопроводу	фланцы
Пропускная способность Kvs, м³/ч	140
Рабочая среда	вода, водный раствор гликоля (до 50%)
Размер ячейки сетки, мм	1,18
Размер ячейки сетки, мм (мелкая)	0,25
Спускной кран	Необесцинковывающаяся латунь CuZn36Pb2As
Температура рабочей среды, °С	-10..+150
Фильтрующий элемент сетка	Нержавеющая сталь, мат. № 1.4301
