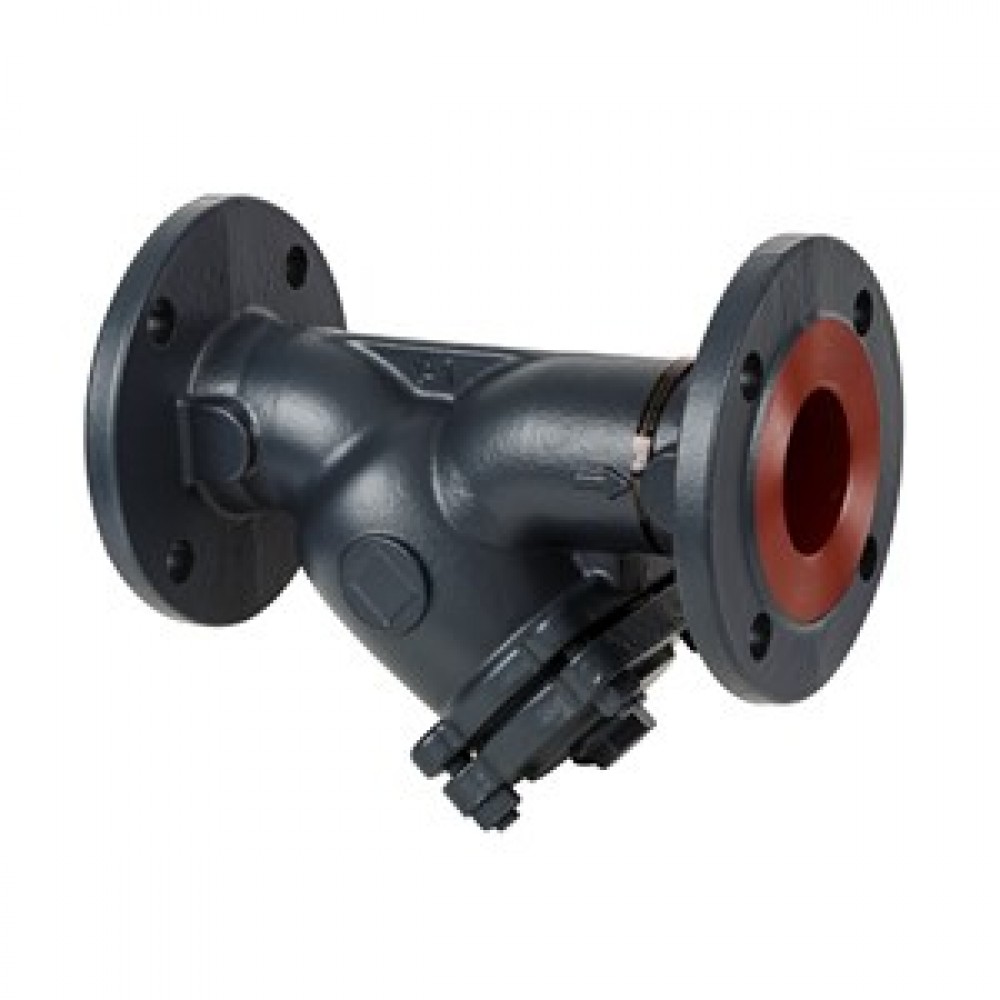

DANFOSS (RIDAN) Фильтр FVF Ду 100 Ру 16 с пробкой - 065B7748 (ДАНФОСС)

На складе Артикул: 065B7748

Цена по запросу

Характеристики

d, mm19	D, мм220	dk, мм180
H, мм220	H₁, мм340	L, мм350
ØD, мм100	Гидравлическая характеристика (KVs), м³/ч (мелкая ячейка)189	Гидравлическая характеристика с магнитной вставкой (KVs), м³/ч183

Все характеристики

Описание DANFOSS (RIDAN) Фильтр FVF Ду 100 Ру 16 с пробкой - 065B7748 (ДАНФОСС)

Номинальный диаметр (DN), мм	100
Номинальное давление (PN), бар	16
L, мм	350
D, мм	220
H, мм	220
Масса, кг, не более	25
Присоединение к трубопроводу	фланцы
Исполнение	чугунный с пробкой
Рабочая среда	вода, водный раствор гликоля (до 50%)
Размер ячейки сетки, мм	1,18
Размер ячейки сетки, мм (мелкая)	0,25
Количество ячеек сетки	25
Количество ячеек сетки (мелкая)	625
Материал корпуса	Серый чугун EN-GJL-250 (GG-25)
Материал прокладки	Графит
Фильтрующий элемент сетка	Нержавеющая сталь, мат. № 1.4301
Спускной кран	Необесцинковывающаяся латунь CuZn36Pb2As
dk, мм	180
d, mm	19
ØD, мм	100
Температура рабочей среды, °С	-10..+150
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие фильтров сетчатых типа FVF техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы фильтров сетчатых типа FVF при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- фильтр сетчатый тип FVF;- паспорт (предоставляется в электронном виде по запросу);- руководство по эксплуатации (предоставляется в электронном виде по запросу);- инструкция по монтажу.
Гидравлическая характеристика с магнитной вставкой (KVs), м³/ч	183
Пропускная способность Kvs, м³/ч	201
H₁, мм	340
Гидравлическая характеристика (KVs), м³/ч (мелкая ячейка)	189
Назначение изделия	Фильтры сетчатые типа FVF предназначены для установки перед регулирующей арматурой, расходомерами, насосами с “мокрым” ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды систем отопления, теплоснабжения, горячего и холодного водоснабжения, для механической очистки рабочей среды от грязи, ржавчины, стружки и т.п.Фильтры сетчатые типа FVF могут быть оснащены магнитными вставками или дренажными кранами, обеспечивающими быструю и эффективную очистку фильтра.
Гидравлическая характеристика с магнитной вставкой (KVs), м³/ч (мелкая ячейка)	170

Технические характеристики DANFOSS (RIDAN) Фильтр FVF Ду 100 Ру 16 с пробкой - 065B7748 (ДАНФОСС)

Основные характеристики

d, mm	19
D, мм	220
dk, мм	180
H, мм	220
H₁, мм	340
L, мм	350
ØD, мм	100
Гидравлическая характеристика (KVs), м³/ч (мелкая ячейка)	189
Гидравлическая характеристика с магнитной вставкой (KVs), м³/ч	183
Гидравлическая характеристика с магнитной вставкой (KVs), м³/ч (м	170
Исполнение	чугунный с пробкой
Количество ячеек сетки	25
Количество ячеек сетки (мелкая)	625
Масса, кг, не более	25
Материал корпуса	Серый чугун EN-GJL-250 (GG-25)
Материал прокладки	Графит
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	100
Присоединение к трубопроводу	фланцы
Пропускная способность Kvs, м³/ч	201
Рабочая среда	вода, водный раствор гликоля (до 50%)
Размер ячейки сетки, мм	1,18
Размер ячейки сетки, мм (мелкая)	0,25
Спускной кран	Необесцинковывающаяся латунь CuZn36Pb2As
Температура рабочей среды, °С	-10..+150
Фильтрующий элемент сетка	Нержавеющая сталь, мат. № 1.4301
