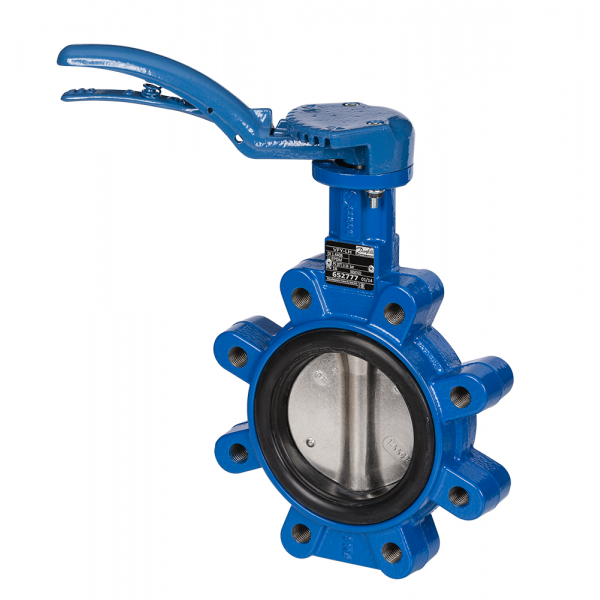

DANFOSS (RIDAN) VFY-LH затвор дисковый DN100 PN16 корп. GG25 с резьб. проуш.; Диск- GGG40 с эпокс; упл. EPDM; С рукояткой Использовать ответные фланцы по ГОСТ 33259-2015

Name: DANFOSS (RIDAN) VFY-LH затвор дисковый DN100 PN16 корп. GG25 с резьб. проуш.; Диск- GGG40 с эпокс; упл. EPDM; С рукояткой Использовать ответные фланцы по ГОСТ 33259-2015
Brand: DANFOSS
SKU: 065B8413

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	100
D1, мм	87
Масса, кг, не более	7,6
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +120
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Корпус	Серый чугун GG25
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	Нитрил
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Ствль XC75
Седловое уплотнение	EPDM
Шток	Сталь ASTM 420
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
Втулка	IXEF
A, мм	106
B, мм	208
C, мм	200
D, мм	52
D2, мм	25
Исполнение	с рукояткой
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Макс. допустимое давление, для затвора, установленного в конце трубопровода, бар	12
Тип присоединения к трубопроводу	Резьбовые проушины
Запорный элемент (шар, диск, золотник)	Высокопрочный чугун с эпоксидным покрытием
Комплектность	В комплект поставки входит:- затвор дисковый в комплекте с рукояткой;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа VFY модификации VFY-LH (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 01, тип 11
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Болт M16x45 Ст.35 - 16 шт., Шайба 16 - 16 шт.
ØE, мм	45

Технические характеристики 065B8413

Основные характеристики

A, мм: 106
B, мм: 208
C, мм: 200
D, мм: 52
D1, мм: 87
D2, мм: 25
ØE, мм: 45
Верхний антифрикционный подшипник: Оцинкованная сталь + тефлон
Втулка: IXEF
Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Запорный элемент (шар, диск, золотник): Высокопрочный чугун с эпоксидным покрытием
Защитная втулка: IXEF 50 FV/ нерж. сталь SS304
Исполнение: с рукояткой
Кольцевое уплотнение: Нитрил
Корпус: Серый чугун GG25
Крепеж для присоединения к трубопроводу (поставляется силами зака: Болт M16x45 Ст.35 - 16 шт., Шайба 16 - 16 шт.

Макс. допустимое давление, для затвора, установленного в конце тр: 12
Максимальное рабочее давление среды при температуре +20С (Рр), ба: 16
Масса, кг, не более: 7,6
Нижний антифрикционный подшипник: Оцинкованная сталь + тефлон
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 100
Применяемые ответные фланцы (поставляется силами заказчика): по ГОСТ 33259-2015 исполнение В тип 01, тип 11
Пробное (испытательное) давление согласно ГОСТ 356, бар: 24
Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение: EPDM
Стопорное кольцо: Нержавеющая сталь ASTM 420/ Ствль XC75
Температура окружающей среды, °С: от -10 до +40
Температура рабочей среды, °С: от -10 до +120
Температура транспортировки и хранения, С: От -40 до +50
Тип присоединения к трубопроводу: Резьбовые проушины
Шильдик: Алюминий или металлизированная пленка
Шток: Сталь ASTM 420
