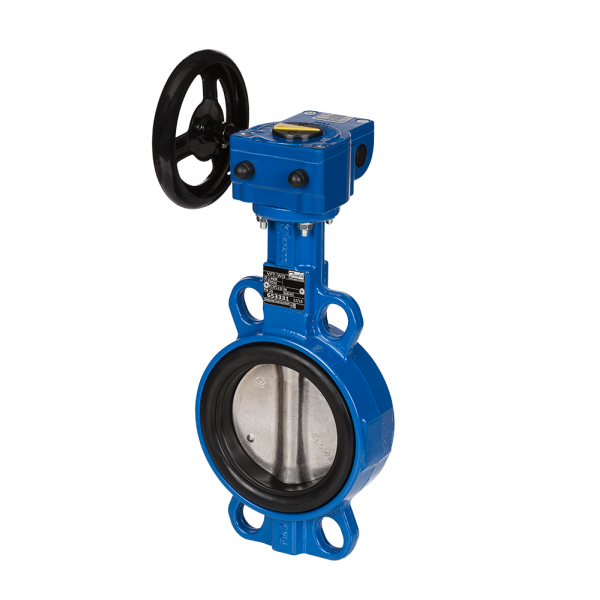

DANFOSS (RIDAN) VFY-WG затвор дисковый DN125 PN16 корп. GG25 с центр. проуш.. Диск- GGG40 с эпокс. упл. EPDM. С редукторомИспользовать ответные флан - 065B8424

Name: DANFOSS (RIDAN) VFY-WG затвор дисковый DN125 PN16 корп. GG25 с центр. проуш.. Диск- GGG40 с эпокс. упл. EPDM. С редукторомИспользовать ответные флан - 065B8424
Brand: DANFOSS
SKU: 065B8424

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	125
D1, мм	118,5
Масса, кг, не более	7,4
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С	от -10 до +40
Температура рабочей среды, °С	от -10 до +120
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Шильдик	Алюминий или металлизированная пленка
Кольцевое уплотнение	Нитрил
Седловое уплотнение	EPDM
Шток	Сталь ASTM 420
Защитная втулка	IXEF 50 FV/ нерж. сталь SS304
A, мм	120
D, мм	56
D2, мм	37,5
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Верхний антифрикционный подшипник	Оцинкованная сталь + тефлон
Нижний антифрикционный подшипник	Оцинкованная сталь + тефлон
Исполнение	с редуктором
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Корпус	Серый чугун GG25
Стопорное кольцо	Нержавеющая сталь ASTM 420/ Сталь XC94
B, мм	279,5
C, мм	120
Запорный элемент (шар, диск, золотник)	Высокопрочный чугун с эпоксидным покрытием
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие дисковых затворов типа VFY техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов дисковых типа VFY при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Температура транспортировки и хранения, С	От -40 до +50
Пробное (испытательное) давление согласно ГОСТ 356, бар	24
ØE, мм	125
Комплектность	В комплект поставки входит:- затвор дисковый в комплекте с редуктором;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	Затворы дисковые типа VFY-WG (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Применяемые ответные фланцы (поставляется силами заказчика)	по ГОСТ 33259-2015 исполнение В тип 01
Крепеж для присоединения к трубопроводу (поставляется силами заказчика)	Шпилька A M16x150.50 Ст.35 - 8 шт., Гайка М16 - 16 шт., Шайба 16 - 16 шт.

Технические характеристики 065B8424

Основные характеристики

A, мм: 120
B, мм: 279,5
C, мм: 120
D, мм: 56
D1, мм: 118,5
D2, мм: 37,5
ØE, мм: 125
Верхний антифрикционный подшипник: Оцинкованная сталь + тефлон
Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
Запорный элемент (шар, диск, золотник): Высокопрочный чугун с эпоксидным покрытием
Защитная втулка: IXEF 50 FV/ нерж. сталь SS304
Исполнение: с редуктором
Кольцевое уплотнение: Нитрил
Корпус: Серый чугун GG25
Крепеж для присоединения к трубопроводу (поставляется силами зака: Шпилька A M16x150.50 Ст.35 - 8 шт., Гайка М16 - 16 шт., Шайба 16 - 16 шт.

Максимальное рабочее давление среды при температуре +20С (Рр), ба: 16
Масса, кг, не более: 7,4
Нижний антифрикционный подшипник: Оцинкованная сталь + тефлон
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 125
Применяемые ответные фланцы (поставляется силами заказчика): по ГОСТ 33259-2015 исполнение В тип 01
Пробное (испытательное) давление согласно ГОСТ 356, бар: 24
Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода
Седловое уплотнение: EPDM
Стопорное кольцо: Нержавеющая сталь ASTM 420/ Сталь XC94
Температура окружающей среды, °С: от -10 до +40
Температура рабочей среды, °С: от -10 до +120
Температура транспортировки и хранения, С: От -40 до +50
Тип присоединения к трубопроводу: Центрирующие проушины
Шильдик: Алюминий или металлизированная пленка
Шток: Сталь ASTM 420
