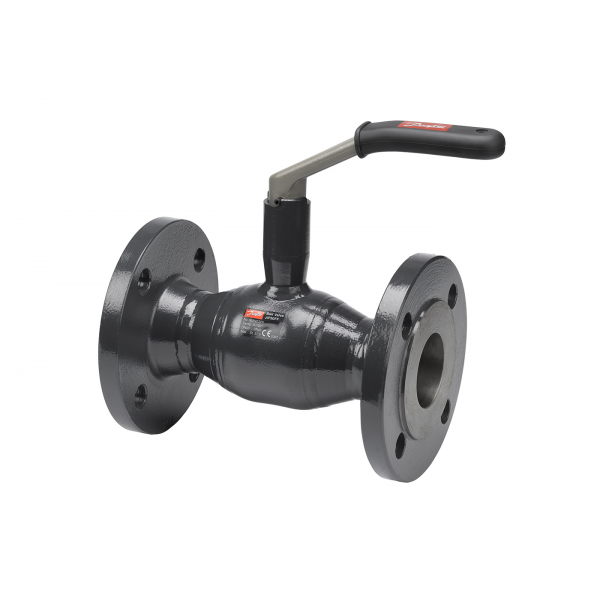

DANFOSS (RIDAN) JIP FF Кран шар полнопр Ду25 Ру40 руч(пр. класс 0811808332) - 065N1310 (ДАНФОСС)

На складе Артикул: 065N1310

Цена по запросу

Характеристики

DF, мм115	DN, мм25	F, мм61
H, мм130	I, мм20	L, мм160
S, мм115	T, мм-	ØA, мм60,3

Все характеристики

Описание DANFOSS (RIDAN) JIP FF Кран шар полнопр Ду25 Ру40 руч(пр. класс 0811808332) - 065N1310 (ДАНФОСС)

Номинальный диаметр (DN), мм	25
L, мм	160
Номинальное давление (PN), бар	40
Масса, кг, не более	3,7
H, мм	130
Исполнение	стальной
Рабочая среда	вода, гликолиевые растворы
Температура рабочей среды, °С	до 180
Герметичность затвора (объем протечки / класс герметичности)	А
Материал гайки	Сталь с покрытием Zn
Материал втулки	Сталь с покрытием Zn
Материал накладки	Резина
Допустимая концентрация гликоля	0,5
F, мм	61
S, мм	115
DF, мм	115
I, мм	20
Присоединение к трубопроводу	фланцы DIN
ØD, мм	25
Комплектность	В комплект поставки входит:- кран шаровой типа JiP;- технический паспорт (предоставляется по запросу в электронном виде);- инструкция (предоставляется по запросу в электронном виде).
Материал корпуса	Сталь P235GH
Назначение изделия	Краны шаровые типа JiP – двухпозиционная запорная арматура, предназначенная для использования в отопительных и промышленных установках для жидких сред.Класс герметичности – А по ГОСТ 9544- 2015.Краны шаровые стальные типа JiP в основном предназначены для воды и водогликолевых смесей с концентрацией гликоля до 50 % (0% для JiP Standard) наружных и внутренних тепловых сетей при температуре теплоносителя от минус 40 до 180˚С (модификация JiP Premium и JiP Full Bore) или до 150˚С (модификация JiP Standard), в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ: Требования к качеству сетевой воды по «Правила технической эксплуатации электрических станций и сетей Российской Федерации» (ПТЭ) пункт 4.8.40. Кран шаровой типа JiP Premium и Jip Full Bore может быть установлен и эксплуатироваться при температуре окружающей среды от минус 40°С при условии обеспечения крана соответствующей теплоизоляцией. Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность крана и оптимальный момент, требуемый для поворота шара.
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие кранов шаровых типа JiP техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения кранов шаровых типа JiP - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы кранов шаровых типа JiP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Пропускная способность Kvs, м³/ч	90
Материал штока	Нержавеющая сталь
Материал шара	Нержавеющая сталь
Материал рычага	Сталь
Прижимное кольцо	Пружинная сталь
Материал патрубка	Сталь P235GH
Фиксатор седла	Сталь
Управление	рычаг, сталь
Материал уплотнения	PTFE
T, мм	-
Держатель уплотнений	Сталь P235GH
ØС, мм	24,5
ØB, мм	-
DN, мм	25
ØA, мм	60,3

Технические характеристики DANFOSS (RIDAN) JIP FF Кран шар полнопр Ду25 Ру40 руч(пр. класс 0811808332) - 065N1310 (ДАНФОСС)

Основные характеристики

DF, мм	115
DN, мм	25
F, мм	61
H, мм	130
I, мм	20
L, мм	160
S, мм	115
T, мм	-
ØA, мм	60,3
ØB, мм	-
ØD, мм	25
ØС, мм	24,5
Герметичность затвора (объем протечки / класс герметичности)	А
Держатель уплотнений	Сталь P235GH
Допустимая концентрация гликоля	0,5
Исполнение	стальной
Масса, кг, не более	3,7
Материал втулки	Сталь с покрытием Zn
Материал гайки	Сталь с покрытием Zn
Материал корпуса	Сталь P235GH
Материал накладки	Резина
Материал патрубка	Сталь P235GH
Материал рычага	Сталь
Материал уплотнения	PTFE
Материал шара	Нержавеющая сталь
Материал штока	Нержавеющая сталь
Номинальное давление (PN), бар	40
Номинальный диаметр (DN), мм	25
Прижимное кольцо	Пружинная сталь
Присоединение к трубопроводу	фланцы DIN
Пропускная способность Kvs, м³/ч	90
Рабочая среда	вода, гликолиевые растворы
Температура рабочей среды, °С	до 180
Управление	рычаг, сталь
Фиксатор седла	Сталь
