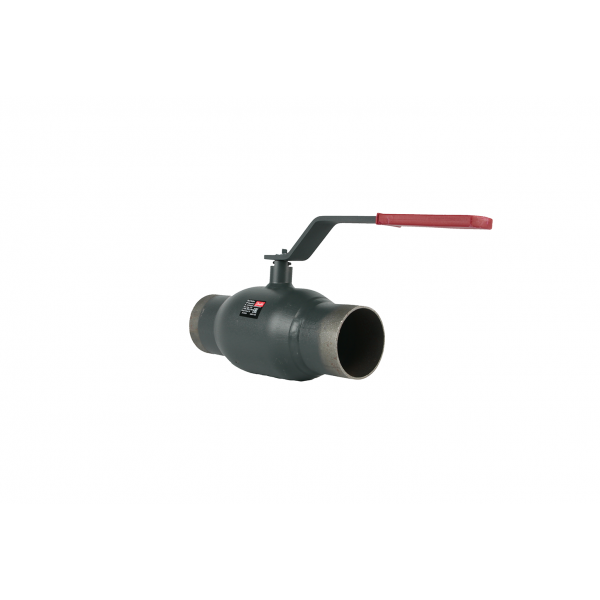

DANFOSS (RIDAN) JIP Standard WW Кран шар Ду15 Ру16 ручка - 065N9600 (ДАНФОСС)

На складе Артикул: 065N9600

Цена по запросу

Характеристики

A, мм42,4	B, мм21,3	D, мм15
DF, мм-	F, мм40,1	H, мм98
I, мм-	L, мм230	S, мм160

Все характеристики

Описание DANFOSS (RIDAN) JIP Standard WW Кран шар Ду15 Ру16 ручка - 065N9600 (ДАНФОСС)

Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	16
H, мм	98
L, мм	230
D, мм	15
Рабочая среда	Вода
Масса, кг, не более	1
Исполнение	стальной
Герметичность затвора (объем протечки / класс герметичности)	А
Материал гайки	Сталь с покрытием Zn
Материал накладки	Пластик
DF, мм	-
I, мм	-
A, мм	42,4
B, мм	21,3
Присоединение к трубопроводу	патрубки под приварку ГОСТ
Температура рабочей среды, °С	до 150
Материал втулки	латунь
С, мм	24,5
S, мм	160
Т, мм	2,6
F, мм	40,1
Уплотнение штока	EPDM
ØD, мм	15
Пропускная способность Kvs, м³/ч	11
Комплектность	В комплект поставки входит:- кран шаровой типа JiP;- паспорт.
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие кранов шаровых типа JiP техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы кранов шаровых типа JiP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Назначение изделия	Краны шаровые типа JiP – двухпозиционная запорная арматура, предназначенная для использования в отопительных и промышленных установках для жидких сред. Класс герметичности – А по ГОСТ 9544.Краны шаровые стальные типа JiP в основном предназначены для воды и водогликолевых смесей с концентрацией гликоля до 50 % (0% для JiP Standard) наружных и внутренних тепловых сетей при температуре теплоносителя от минус 40 до 180 ˚С для модификации JiP Premium и от 0 до 150 ˚С для модификации JiP Standard, в том числе для воды в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды по «Правила технической эксплуатации электрических станций и сетей Российской Федерации» (ПТЭ) пункт 4.8.40.Кран шаровой типа JiP может быть установлен и эксплуатироваться при температуре окружающей среды от минус 40 °С при условии обеспечения крана соответствующей теплоизоляцией.Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность крана и оптимальный момент, требуемый для поворота шара.
Материал штока	Нержавеющая сталь AISI 304 или аналог
Материал шара	Нержавеющая сталь AISI 304
Материал рычага	Сталь 3
Прижимное кольцо	Пружинная сталь
Материал седла	PTFE + 20% С
Допустимая концентрация гликоля	0
Материал корпуса	Сталь 20
Материал патрубка	Сталь 20
Фланец (в модификациях с фланцем)	-
Управление	рычаг, сталь

Технические характеристики DANFOSS (RIDAN) JIP Standard WW Кран шар Ду15 Ру16 ручка - 065N9600 (ДАНФОСС)

Основные характеристики

A, мм	42,4
B, мм	21,3
D, мм	15
DF, мм	-
F, мм	40,1
H, мм	98
I, мм	-
L, мм	230
S, мм	160
ØD, мм	15
Герметичность затвора (объем протечки / класс герметичности)	А
Допустимая концентрация гликоля
Исполнение	стальной
Масса, кг, не более	1
Материал втулки	латунь
Материал гайки	Сталь с покрытием Zn
Материал корпуса	Сталь 20
Материал накладки	Пластик
Материал патрубка	Сталь 20
Материал рычага	Сталь 3
Материал седла	PTFE + 20% С
Материал шара	Нержавеющая сталь AISI 304
Материал штока	Нержавеющая сталь AISI 304 или аналог
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	15
Прижимное кольцо	Пружинная сталь
Присоединение к трубопроводу	патрубки под приварку ГОСТ
Пропускная способность Kvs, м³/ч	11
Рабочая среда	Вода
С, мм	24,5
Т, мм	2,6
Температура рабочей среды, °С	до 150
Уплотнение штока	EPDM
Управление	рычаг, сталь
Фланец (в модификациях с фланцем)	-
