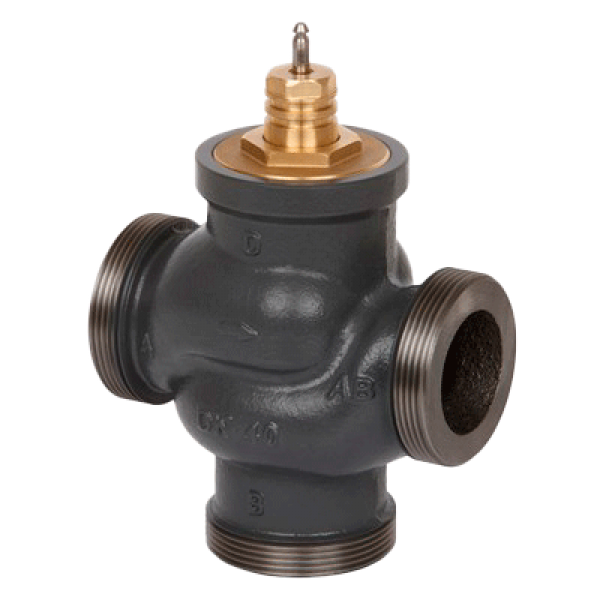

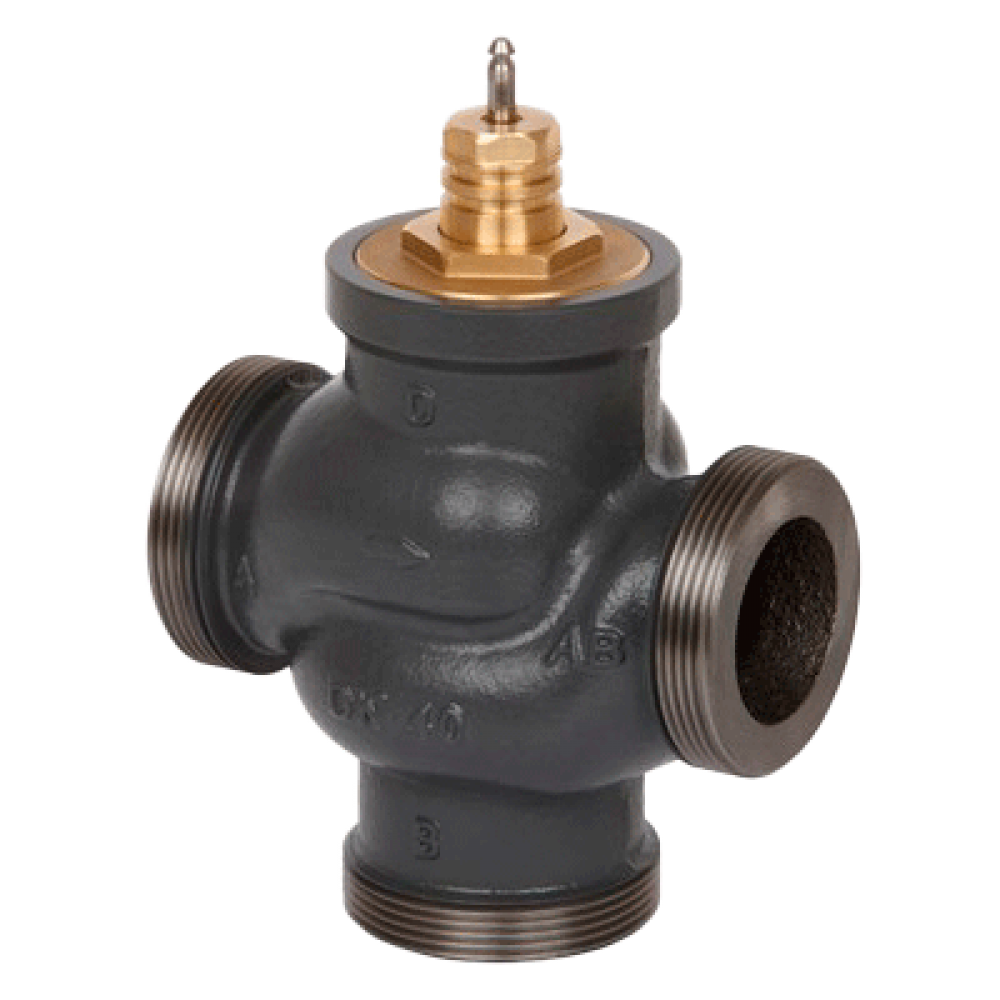

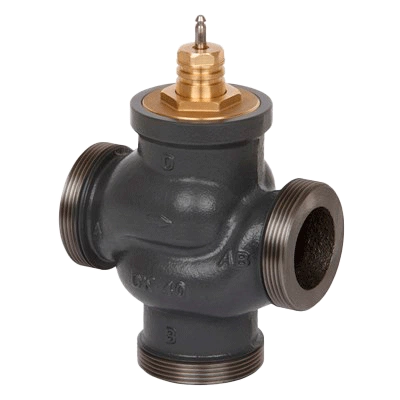

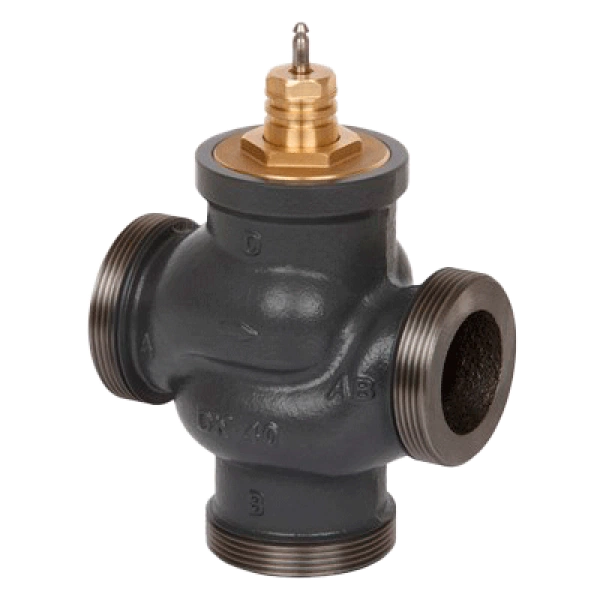

DANFOSS (RIDAN) VRG3 15/0,63 Клапан рег. нар. резьба - 065Z0111 (ДАНФОСС)

На складе Артикул: 065Z0111

Цена по запросу

Характеристики

G, дюйм1	H, мм40	H2, мм64
H3, мм252	H₁, мм232	L, мм80
L₁, мм128	PH средыМин. 7 , Макс 10	Вид привода или регулирующего блокаЭлектропривода: AMV(E) 435,AMV(E) 438 SU; AME 445

Все характеристики

Описание DANFOSS (RIDAN) VRG3 15/0,63 Клапан рег. нар. резьба - 065Z0111 (ДАНФОСС)

Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	16
Шток	Нержавеющая сталь
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
Корпус	Серый чугун EN-GJL-250 (GG-25)
PH среды	Мин. 7 , Макс 10
G, дюйм	1
Ход штока, мм	10
Седло	Нержавеющая сталь
Рабочая среда	Вода / 50% водный раствор гликоля
Температура рабочей среды, °С	2(-10 )…130 (При температуре регулируемой среды от -10 до 2°С требуется использовать подогреватель штока)
Тип присоединения к трубопроводу	Наружная резьба по DIN ISO 228/01.
Динамический диапазон регулирования	30:1
Вид привода или регулирующего блока	Электропривода: AMV(E) 435,AMV(E) 438 SU; AME 445
Конус	Латунь
L, мм	80
Максимально допустимый перепад давлений, бар	На смешение: AMV(E) 435,AMV(E) 438 SU; AME 445: 4бара. На разделение AMV(E) 435,AMV(E) 438 SU; AME 445:1 бар
Масса, кг, не более	0,71
H, мм	40
H2, мм	64
H3, мм	252
Коэффициент начала кавитации	≥ 0,4
Характеристика регулирования	Логарифмическая (для прохода А–АВ);линейная (для прохода В–АВ)
L₁, мм	128
Пропускная способность Kvs, м³/ч	0,63
H₁, мм	232
Герметичность затвора (объем протечки / класс герметичности)	A - AB ≤ 0,05 % Kvs; B - AB ≤ 1,0 % Kvs
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VRG 3 техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VRG 3 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Комплектность	КомплектностьВ комплект поставки входит:- клапан регулирующий типа VRG 3;- технический паспорт.
Назначение изделия	Клапан регулирующий типа VRG 3 предназначен для применения преимущественно в системах тепло- и холодоснабжения зданий. В качестве регулируемой среды может быть использован 50% водный раствор гликоля.Клапан регулирующий типа VRG 3 разработан для применения со следующими приводами электрическими редукторными: AMV(E) 435 или AMV(E) 438 SU.

Технические характеристики DANFOSS (RIDAN) VRG3 15/0,63 Клапан рег. нар. резьба - 065Z0111 (ДАНФОСС)

Основные характеристики

G, дюйм	1
H, мм	40
H2, мм	64
H3, мм	252
H₁, мм	232
L, мм	80
L₁, мм	128
PH среды	Мин. 7 , Макс 10
Вид привода или регулирующего блока	Электропривода: AMV(E) 435,AMV(E) 438 SU; AME 445
Герметичность затвора (объем протечки / класс герметичности)	A - AB ≤ 0,05 % Kvs; B - AB ≤ 1,0 % Kvs
Динамический диапазон регулирования	30:1
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Конус	Латунь
Корпус	Серый чугун EN-GJL-250 (GG-25)
Коэффициент начала кавитации	≥ 0,4
Максимально допустимый перепад давлений, бар	На смешение: AMV(E) 435,AMV(E) 438 SU; AME 445: 4бара. На разделение AMV(E) 435,AMV(E) 438 SU; AME 445:1 бар
Масса, кг, не более	0,71
Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	15
Пропускная способность Kvs, м³/ч	0,63
Рабочая среда	Вода / 50% водный раствор гликоля
Седло	Нержавеющая сталь
Температура рабочей среды, °С	2(-10 )…130 (При температуре регулируемой среды от -10 до 2°С требуется использовать подогреватель штока)
Тип присоединения к трубопроводу	Наружная резьба по DIN ISO 228/01.
Уплотнение	EPDM
Характеристика регулирования	Логарифмическая (для прохода А–АВ);линейная (для прохода В–АВ)
Ход штока, мм	10
Шток	Нержавеющая сталь
