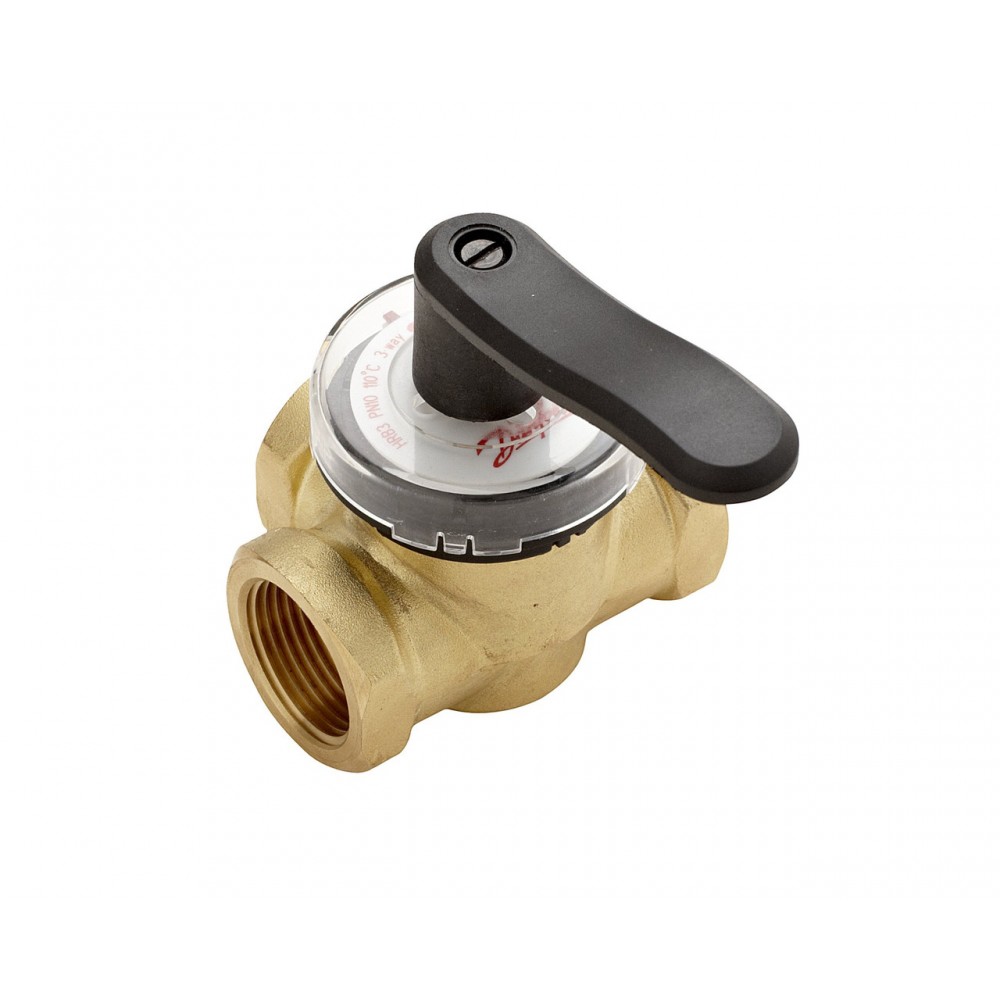

DANFOSS (RIDAN) Клапан рег. поворотный HRB3 DN20 Kvs 4.0 - 065Z0404 (ДАНФОСС)

На складе Артикул: 065Z0404

Цена по запросу

Характеристики

A, мм36	B, мм72	C, мм114
D, мм88	PH средыМин. 7 , Макс 10	Вид привода или регулирующего блокаAMB 162; AMB 182
Герметичность затвора (объем протечки / класс герметичности)При разделение- неболее 0,3% потока; при смешении- не более 1% потока	Запорный элемент (шар, диск, золотник)Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)	Климатическое исполнениеКатегория 3 по ГОСТ 15150-69

Все характеристики

Описание DANFOSS (RIDAN) Клапан рег. поворотный HRB3 DN20 Kvs 4.0 - 065Z0404 (ДАНФОСС)

Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	10
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
PH среды	Мин. 7 , Макс 10
Рабочая среда	вода или 50% водный раствор гликоля
Крутящий момент при PN, Нм	5
Температура рабочей среды, °С	2-110
Герметичность затвора (объем протечки / класс герметичности)	При разделение- неболее 0,3% потока; при смешении- не более 1% потока
Тип присоединения к трубопроводу	Резьбовое (внутренняя резьба по ISO 7/1)
Вид привода или регулирующего блока	AMB 162; AMB 182
Характеристика регулирования	S- образная
Запорный элемент (шар, диск, золотник)	Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
Сальниковый блок	Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
B, мм	72
A, мм	36
D, мм	88
C, мм	114
Масса, кг, не более	0,58
Корпус	Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
Пропускная способность Kvs, м³/ч	4
Максимально допустимый перепад давлений, бар	2- при разделение потоков; 1- при смешении потоков
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего HRB3 техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего HRB3 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан регулирующий HRB3;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме).
Назначение изделия	Назначение изделияКлапаны регулирующие типа HRB модификации 3 (далее- клапаны регулирующие типа HRB3) предназначены для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан. Клапаны регулирующие HRB3 можно использовать совместно с приводами электрическими редукторными AMB 162 или AMB 182.Примеры применения:При необходимости реверсирования потоков требуется изменить направление вращения электропривода и положения шкалы индикатора.Характеристика регулирования

Технические характеристики DANFOSS (RIDAN) Клапан рег. поворотный HRB3 DN20 Kvs 4.0 - 065Z0404 (ДАНФОСС)

Основные характеристики

A, мм	36
B, мм	72
C, мм	114
D, мм	88
PH среды	Мин. 7 , Макс 10
Вид привода или регулирующего блока	AMB 162; AMB 182
Герметичность затвора (объем протечки / класс герметичности)	При разделение- неболее 0,3% потока; при смешении- не более 1% потока
Запорный элемент (шар, диск, золотник)	Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Корпус	Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
Крутящий момент при PN, Нм	5
Максимально допустимый перепад давлений, бар	2- при разделение потоков; 1- при смешении потоков
Масса, кг, не более	0,58
Номинальное давление (PN), бар	10
Номинальный диаметр (DN), мм	20
Пропускная способность Kvs, м³/ч	4
Рабочая среда	вода или 50% водный раствор гликоля
Сальниковый блок	Латунная отливка CuZn36Pb2As (BrassDZR,CW602N)
Температура рабочей среды, °С	2-110
Тип присоединения к трубопроводу	Резьбовое (внутренняя резьба по ISO 7/1)
Уплотнение	EPDM
Характеристика регулирования	S- образная
