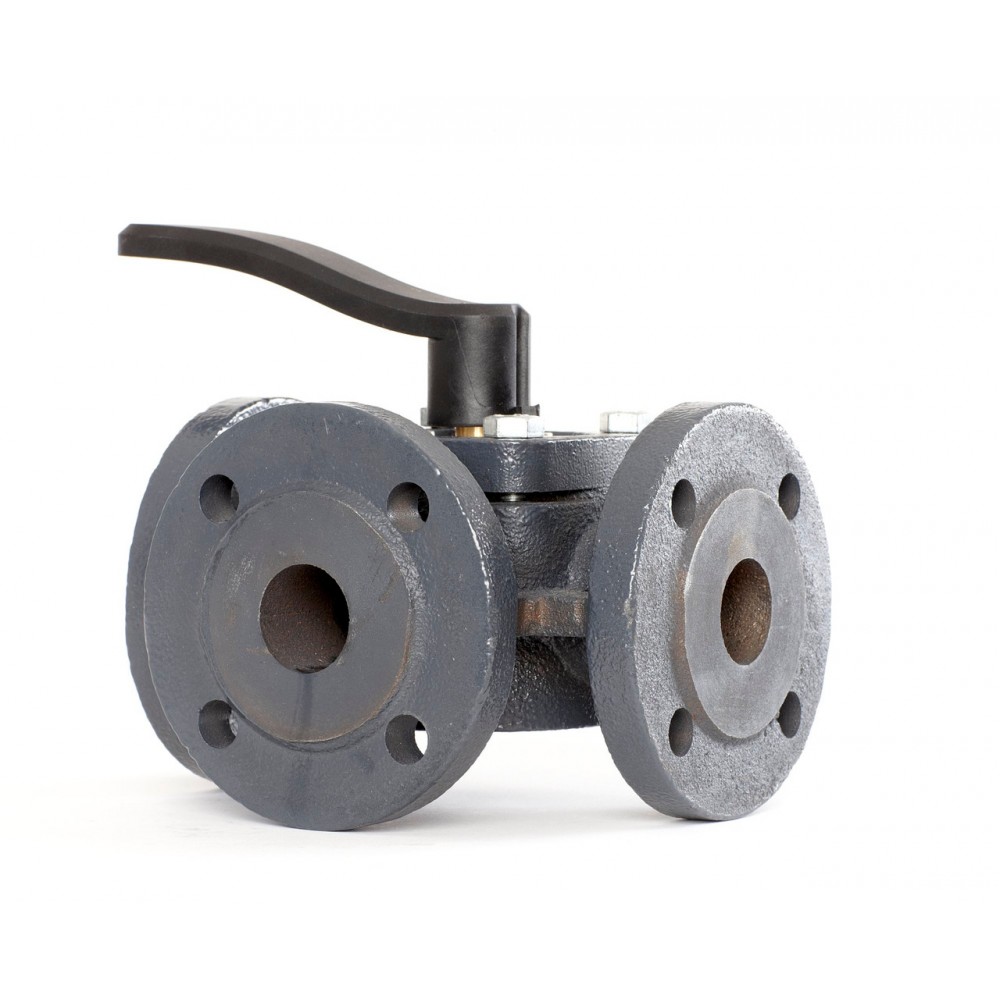

DANFOSS (RIDAN) Клапан рег. поворотный HFE3 DN100 Kvs225 - 065Z0435 (ДАНФОСС)
Характеристики
| B, мм105 | D, мм18 | DC, мм170 |
| H, мм228 | H₁, мм177 | L, мм |
| L₁, мм133 | n4 | PH средыМин. 7 , Макс 10 |
Оптовая цена?
Описание DANFOSS (RIDAN) Клапан рег. поворотный HFE3 DN100 Kvs225 - 065Z0435 (ДАНФОСС)
| Номинальный диаметр (DN), мм | 100 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Уплотнение | EPDM |
| Корпус | Серый чугун EN-GJL-250 (GG25) |
| PH среды | Мин. 7 , Макс 10 |
| Характеристика регулирования | Линейная |
| n | 4 |
| Масса, кг, не более | 22,5 |
| DC, мм | 170 |
| Рабочая среда | вода или 50% водный раствор гликоля |
| Крутящий момент при PN, Нм | 5 |
| Температура рабочей среды, °С | 2-110 |
| Вид привода или регулирующего блока | AMB 162; AMB 182 |
| Запорный элемент (шар, диск, золотник) | Латунная отливка CuZn36Pb2As (BrassDZR,CW602N) |
| Номинальное давление (PN), бар | 6 |
| Максимально допустимый перепад давлений, бар | 0,5 бар при управлении клапаном в ручном режиме |
| Герметичность затвора (объем протечки / класс герметичности) | При разделение- неболее 0,5% потока; при смешении- не более 1% потока |
| Тип присоединения к трубопроводу | Фланцы, PN=6 бар |
| B, мм | 105 |
| D, мм | 18 |
| L, мм | |
| H, мм | 228 |
| L₁, мм | 133 |
| Пропускная способность Kvs, м³/ч | 225 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана регулирующего типа HFE3 техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа HFE3 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа HFE3;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме). |
| Назначение изделия | Назначение изделияКлапаны регулирующие типа HFE3 предназначены для применения в системах теплоснабжения, где допускается некоторая протечка теплоносителя через закрытый клапан, и нет необходимости в обеспечении точных характеристик регулирования. Клапаны HFE можно использовать совместно с приводами электрическими редукторными AMB 162 или AMB 182.Примеры применения:Характеристика регулирования |
| H₁, мм | 177 |
Технические характеристики DANFOSS (RIDAN) Клапан рег. поворотный HFE3 DN100 Kvs225 - 065Z0435 (ДАНФОСС)
Основные характеристики
| B, мм | 105 |
|---|---|
| D, мм | 18 |
| DC, мм | 170 |
| H, мм | 228 |
| H₁, мм | 177 |
| L, мм | |
| L₁, мм | 133 |
| n | 4 |
| PH среды | Мин. 7 , Макс 10 |
| Вид привода или регулирующего блока | AMB 162; AMB 182 |
| Герметичность затвора (объем протечки / класс герметичности) | При разделение- неболее 0,5% потока; при смешении- не более 1% потока |
| Запорный элемент (шар, диск, золотник) | Латунная отливка CuZn36Pb2As (BrassDZR,CW602N) |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Корпус | Серый чугун EN-GJL-250 (GG25) |
| Крутящий момент при PN, Нм | 5 |
| Максимально допустимый перепад давлений, бар | 0,5 бар при управлении клапаном в ручном режиме |
| Масса, кг, не более | 22,5 |
| Номинальное давление (PN), бар | 6 |
| Номинальный диаметр (DN), мм | 100 |
| Пропускная способность Kvs, м³/ч | 225 |
| Рабочая среда | вода или 50% водный раствор гликоля |
| Температура рабочей среды, °С | 2-110 |
| Тип присоединения к трубопроводу | Фланцы, PN=6 бар |
| Уплотнение | EPDM |
| Характеристика регулирования | Линейная |
