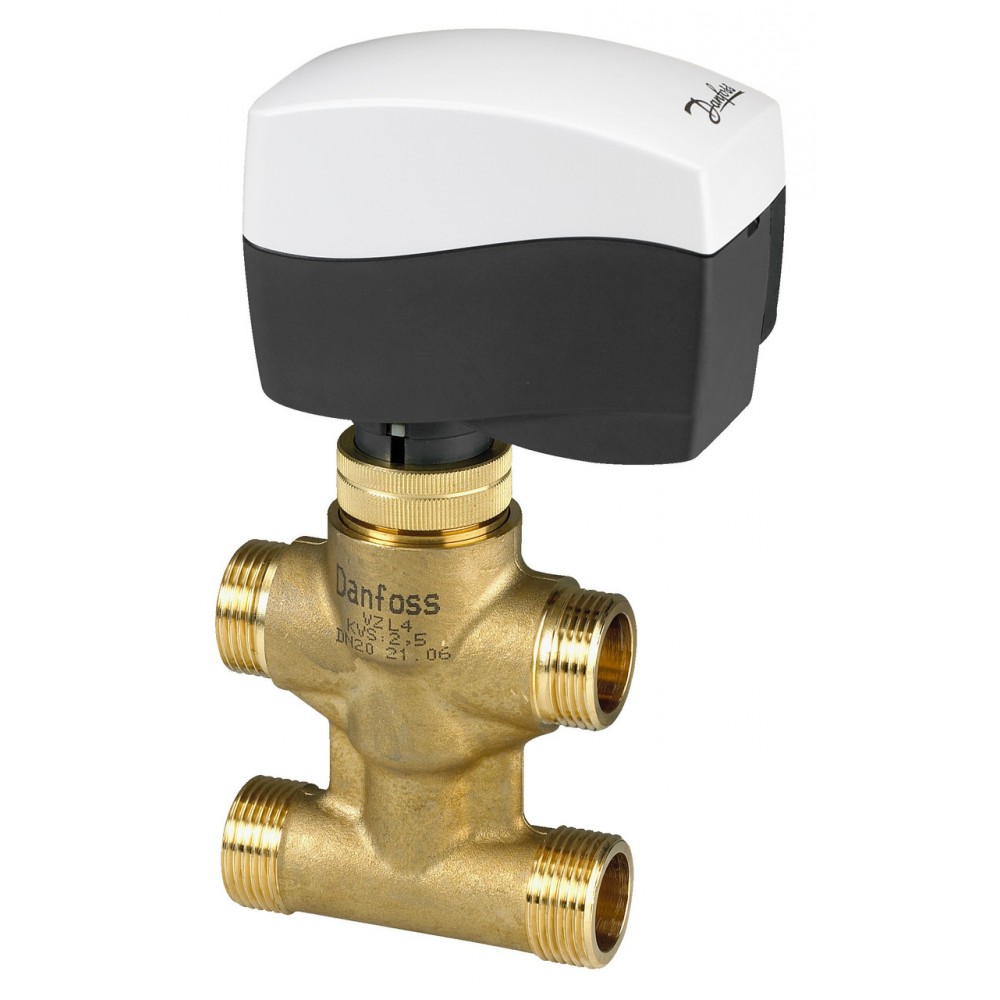

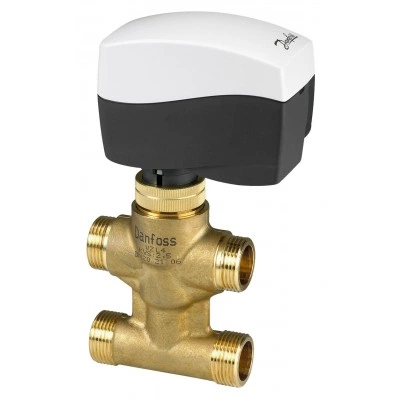

DANFOSS (RIDAN) Клапан регулирующий VZL 4 Ду 20 Kv 2,5 - 065Z2095

Name: DANFOSS (RIDAN) Клапан регулирующий VZL 4 Ду 20 Kv 2,5 - 065Z2095
Brand: DANFOSS
SKU: 065Z2095

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	16
Шток	Нержавеющая сталь
Максимально допустимый перепад давлений, бар	1
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
L, мм	77
Рабочая среда	вода или 50% водный раствор гликоля
Характеристика регулирования	Логарифмическая
Температура рабочей среды, °С	2-120
Тип присоединения к трубопроводу	Наружная резьба
Динамический диапазон регулирования	1 : 50
Вид привода или регулирующего блока	AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
D, мм	15 (фитинг)
Масса приварного фитинга, кг	0,17
Корпус	Необесцинковывающаяся латунь CuZn36Pb2As
R, дюймы	½
Масса резьбового фитинга, кг	0,17
Ход штока, мм	2,8
Масса, кг, не более	0,59
H, мм	65
Назначение изделия	Клапан регулирующий типа VZL модификации 4 может работать в сочетании с электрическими приводами AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
Герметичность затвора (объем протечки / класс герметичности)	Не более 0,05 от А к АВ, не более 1 от В к АВ
Пропускная способность Kvs, м³/ч	Для прохода A-AB-2,5; Для прохода B-AB-1,6
L₁, мм	20
Размер присоединительной резьбы по ISO 228/1, d	¾
G, дюйм	¾
H₁, мм	47,5
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие клапана регулирующего типа VZL техническим требованиям при соблюдении потребителем условий транспортировки, хранения, монтажа и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VZL при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах.
Комплектность	В комплект поставки входит:- клапан регулирующий типа VZL;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- паспорт (предоставляется по запросу в электронной форме).
C, мм	50

Технические характеристики 065Z2095

Основные характеристики

C, мм: 50
D, мм: 15 (фитинг)
G, дюйм: ¾
H, мм: 65
H₁, мм: 47,5
L, мм: 77
L₁, мм: 20
R, дюймы: ½
Вид привода или регулирующего блока: AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
Герметичность затвора (объем протечки / класс герметичности): Не более 0,05 от А к АВ, не более 1 от В к АВ
Динамический диапазон регулирования: 1 : 50
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар: 1

Масса приварного фитинга, кг: 0,17
Масса резьбового фитинга, кг: 0,17
Масса, кг, не более: 0,59
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 20
Пропускная способность Kvs, м³/ч: Для прохода A-AB-2,5; Для прохода B-AB-1,6
Рабочая среда: вода или 50% водный раствор гликоля
Размер присоединительной резьбы по ISO 228/1, d: ¾
Температура рабочей среды, °С: 2-120
Тип присоединения к трубопроводу: Наружная резьба
Уплотнение: EPDM
Характеристика регулирования: Логарифмическая
Ход штока, мм: 2,8
Шток: Нержавеющая сталь
