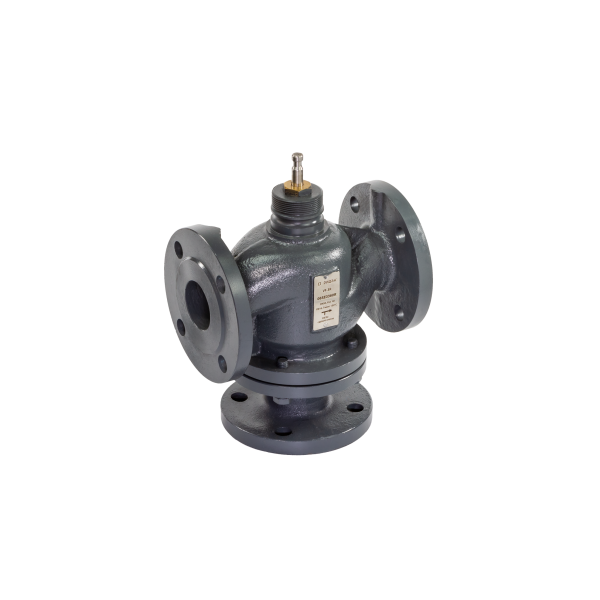

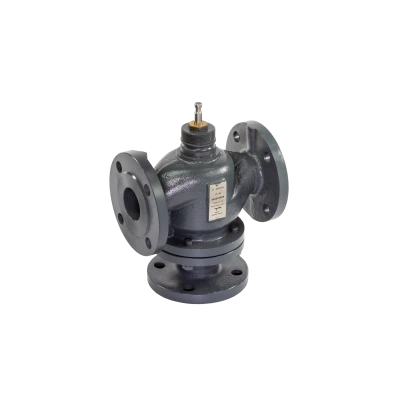

DANFOSS (RIDAN) Клапан Ридан VF-3R PN16 DN15 KVS4(пр. класс 0803210578) - 065Z3355R1

Name: DANFOSS (RIDAN) Клапан Ридан VF-3R PN16 DN15 KVS4(пр. класс 0803210578) - 065Z3355R1
Brand: DANFOSS
SKU: 065Z3355R1
Price: 70883 RUB
Availability: InStock

70 883 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-dfs.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 322-71-77

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

D, мм	95
Масса, кг, не более	6,75
L, мм	130
Рабочая среда	вода или 50% водный раствор гликоля
H2, мм	145
Шток	Нержавеющая сталь
Корпус	Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Номинальный диаметр (DN), мм	15
Номинальное давление (PN), бар	16
Температура рабочей среды, °С	0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Пропускная способность Kvs, м³/ч	4
H5, мм	41
Герметичность затвора (объем протечки / класс герметичности)	Не более 0,01% от kvs
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу	Фланцы, РN = 16 бар, по EN1092-2
Динамический диапазон регулирования	>50 : 1
Коэффициент начала кавитации	0,5
Вид привода или регулирующего блока	ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300).
Ход штока, мм	13
Уплотнение	PTFE, FPM
n	4
PH среды	Мин. 7 , Макс 10
k, мм	65
Характеристика регулирования	проход А-АВ: логарифмическая; проход В-ВА: линейная
Конус	Нержавеющая сталь
H’, мм	395
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар	4 (5) бара;
Гарантийные обязательства	Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведениинеобходимых сервисных работ - 10 лет с начала эксплуатации.Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной втранспортных документах, или 18 месяцев с даты производства.
Комплектность	В комплект поставки входит:- клапан регулирующий седельный типа VF-3R;- упаковочная коробка;- паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).
Назначение изделия	VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптерас электроприводами:• ARV(E)–1000R (DN 15–50)• AMV(E)–1800R (DN 15-80)• AMV(E)–3000R (DN 65–150)• AMV(E)–6500R (DN 100–250)• AMV(E)–10KR (DN 100–300)в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
H, мм	142
h, mm	66

Технические характеристики 065Z3355R1

Основные характеристики

D, мм: 95
h, mm: 66
H, мм: 142
H2, мм: 145
H5, мм: 41
H’, мм: 395
k, мм: 65
L, мм: 130
n: 4
PH среды: Мин. 7 , Макс 10
Вид привода или регулирующего блока: ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300).
Герметичность затвора (объем протечки / класс герметичности): Не более 0,01% от kvs
Динамический диапазон регулирования: >50 : 1
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Конус: Нержавеющая сталь

Корпус: Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации: 0,5
Максимально допустимый перепад давления с приводом низкого усилия: 4 (5) бара;
Масса, кг, не более: 6,75
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 15
Пропускная способность Kvs, м³/ч: 4
Рабочая среда: вода или 50% водный раствор гликоля
Температура рабочей среды, °С: 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Тип присоединения к трубопроводу: Фланцы, РN = 16 бар, по EN1092-2
Уплотнение: PTFE, FPM
Характеристика регулирования: проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм: 13
Шток: Нержавеющая сталь
